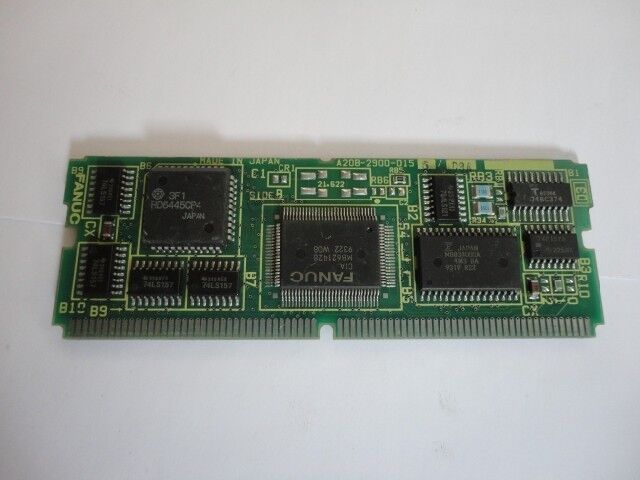

Placa filha Fanuc PC, A20B-2900-0155 A20B29000155 A2OB-29OO-O155

A20B-2900-0155 | Módulo de controle CRT monocromático de 9 polegadas série FANUC 16/18/21 - Opção 1A / Modelo B e C / Substitui A02B-0130-H040

CRT monocromático de 9 polegadas – uma tecnologia de exibição fundamental

Antes de os painéis planos LCD coloridos se tornarem padrão nas máquinas-ferramentas CNC, o CRT monocromático de 9 polegadas era o display dominante da interface do operador CNC por mais de duas décadas. Os sistemas CNC das séries 16, 18 e 21 da FANUC nas gerações Modelo B e C utilizaram este tipo de ecrã como interface de operador padrão.

O CRT de 9 polegadas apresenta ao operador uma exibição baseada em texto: conteúdo do programa, posições dos eixos, deslocamentos de ferramentas, tabelas de parâmetros e mensagens de alarme — tudo renderizado em caracteres de fósforo verde ou âmbar em um fundo escuro. O tamanho compacto da tela de 9 polegadas se ajusta às dimensões padrão do painel do operador das máquinas desta época.

O A20B-2900-0155 é o módulo SMD que aciona este monitor – gerando os sinais de deflexão, pulsos de sincronização de vídeo e saída de renderização de caracteres que o CRT de 9 polegadas requer para produzir uma imagem legível.

Principais informações do produto

Compatibilidade Modelo B e Modelo C

O A20B-2900-0155 atende duas gerações de hardware da Série 16/18/21:

Modelo B:A segunda geração de hardware da plataforma Série 16/18. O Modelo B introduziu arquitetura de placa principal atualizada e capacidade de memória expandida, mantendo a mesma interface de exibição do Modelo A.

Modelo C:A geração final da Série 16/18 antes da geração i (16i/18i). O Modelo C refinou ainda mais o hardware. A interface da placa OPT 1 para o módulo CRT de 9 polegadas permaneceu consistente, permitindo que o A20B-2900-0155 servisse em hardware das gerações B e C.

Para a Série 21, a mesma interface de exibição se aplica – o CRT monocromático de 9 polegadas foi usado em toda a família 16/18/21 nessas gerações de hardware.

Cenários de aplicação

Falha no display CNC no controle 16-B:O ecrã monocromático de 9 polegadas de um CNC Série 16-B da FANUC fica em branco. O CNC continua funcionando normalmente — sem alarmes de eixo ou programa — confirmando que a falha está na seção de exibição. O módulo A20B-2900-0155 é identificado como o componente com falha na placa OPT 1. A substituição restaura o display do operador.

Substituição A02B-0130-H040:Um CNC Série 18-C possui uma placa CRT A02B-0130-H040 que começa a apresentar irregularidades no display. Em vez de buscar a placa original cada vez mais escassa, a A20B-2900-0155 é instalada como substituta direta. O display funciona normalmente sem necessidade de alterações de configuração.

Retrofit da Série 21-C:Um CNC Série 21-C passa por manutenção na unidade de controle. O módulo de controle CRT é substituído proativamente pelo A20B-2900-0155 como parte de um programa de atualização da placa.

Perguntas frequentes

Q1: Qual é a diferença entre o A20B-2900-0155 e o A20B-2902-0270 na mesma família de módulos CRT?

Esses dois módulos atendem a configurações de exibição fundamentalmente diferentes:

• A20B-2900-0155: 9 polegadasmonocromáticoCRT, para Série 16/18/21 Modelo B/C — o display mais simples e antigo
• A20B-2902-0270: 14 polegadascorCRT, para Série 16/18 Modelo B — a opção de display colorido maior

Eles não são intercambiáveis. A seleção depende do tamanho e tipo do monitor físico instalado na máquina.

P2: O A20B-2900-0155 pode acionar um monitor LCD como substituto direto do CRT de 9 polegadas?

Não. O A20B-2900-0155 gera sinais compatíveis com os requisitos de deflexão e sincronização do CRT — ele não emite sinais VGA padrão ou LCD digital. Substituir o CRT por um LCD requer um conversor de vídeo CRT para LCD ou um retrofit completo da interface de exibição. O próprio A20B-2900-0155 deve estar presente e funcional para acionar um monitor CRT; não é compatível com conexão direta ao LCD.

P3: O que é a "Opção 1A" e como ela difere da "Opção 1"?

“Opção 1A” refere-se à configuração específica da placa Opção 1 que aceita o módulo A20B-2900-0155. O sufixo "A" distingue esta de outras variantes de placa da Opção 1 que aceitam diferentes módulos de display (como a Opção 1B para displays coloridos ou módulos de tamanhos diferentes). Ao solicitar o A20B-2900-0155, confirme se a variante da placa da Opção 1 do CNC corresponde à designação "1A".

Q4: A substituição do A20B-2900-0155 requer alterações nos parâmetros do CNC?

Não. O módulo de controle CRT é um componente de hardware do display e não carrega parâmetros CNC. Após instalar o A20B-2900-0155 substituto na placa OPT 1 e ligar o sistema, o display deverá restaurar a operação normal imediatamente. Se o display mostrar dimensionamento de caracteres incorreto ou problemas de sincronização, os parâmetros relacionados ao display do CNC (se existirem para a configuração específica do sistema) deverão ser verificados, mas a reentrada de parâmetros normalmente não é necessária para uma substituição de módulo igual.

P5: Como o A20B-2900-0155 se compara em disponibilidade ao A02B-0130-H040 mais antigo que ele substitui?

O A20B-2900-0155 foi projetado especificamente para prolongar a vida útil de sistemas que antes eram limitados à placa A02B-0130-H040. Como o A02B-0130-H040 se tornou cada vez mais difícil de obter devido à sua idade, o A20B-2900-0155 fornece uma alternativa de produção atual ou amplamente estocada que desempenha a mesma função no mesmo hardware. Comprar o A20B-2900-0155 normalmente é mais simples do que encontrar um A02B-0130-H040 confiável.
