FANUC PC BOARD FANUC PC BOARD A20B-2900-0380 A20B29000380 A2OB-29OO-O38O

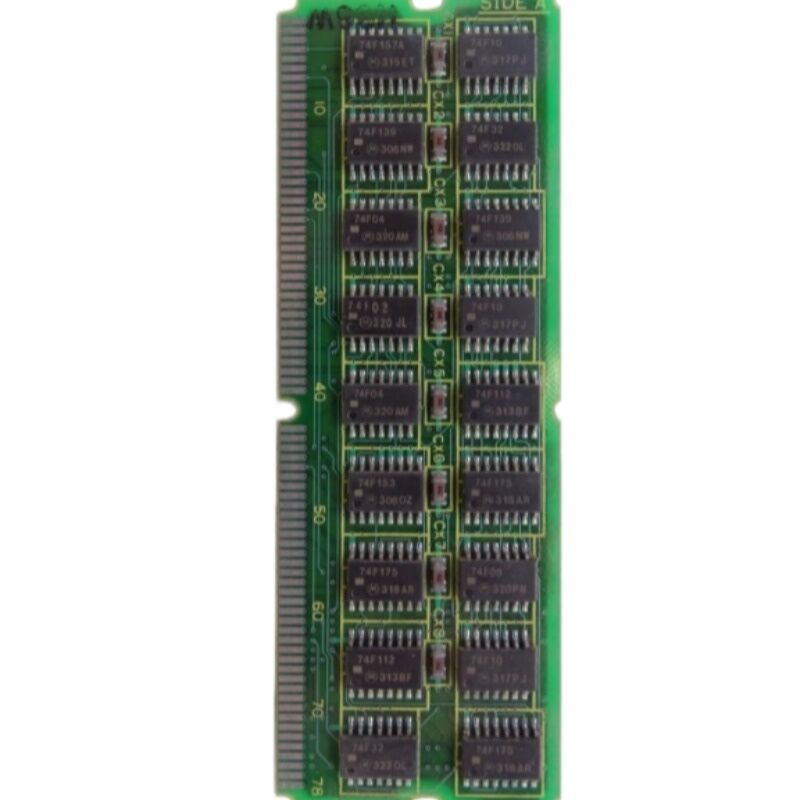

FANUC A20B-2900-0380 Servo Interface PCB de tipo A

O FANUC A20B-2900-0380 é uma placa de circuito impresso (PCB) servo-side adequada para sistemas de controlo que requerem uma interface servo-servo do tipo A.Na lista de produtos, este componente é tipicamente rotulado como um módulo de interface de servo, cartão de interface de servo ou placa de servo, indicando que reside na camada de interface de controle de movimento,em vez de na exibição, memória ou secções de alimentação.Em comparação com um "servo-PCB" genérico, a vantagem desta placa reside nos seus cenários de aplicação.A FANUC professional repair organization describes it as a single-channel Type A axis controller module that plugs into a 16/18-inch Type A mainboard to control Type A interface Alpha servo amplifier modules or units.Por conseguinte, este módulo é uma opção de substituição prática quando a máquina já opera na mesma arquitetura de controlo e o caminho de interface existente precisa permanecer inalterado.

Dados técnicos

Aplicações

Este quadro é comumente utilizado emSistemas de controlo FANUC 16/18 Modelo Aque exigem umaPercurso da interface de servo do tipo Apara controlo de eixo.

É especialmente adequado parareparação a nível da placa,substituição de interface de eixo único, eManutenção do controlo legadoonde deve ser preservada a arquitetura de interface alfa servo original.

Para utilização em oficinas, A20B-2900-0380 fits best where the machine already has the same control family and the failed section has been traced to the servo interface layer rather than the amplifier power stage or the main CPU side.

Isso o torna relevante em equipamentos de usinagem de precisão, trabalhos de reparação de retrofit e substituição de placas de reserva para plataformas de controlo FANUC instaladas.

Esta última frase é uma inferência da função identificada da placa e do contexto de instalação.

Perguntas frequentes

Q1. Que tipo de placa é a A20B-2900-0380?
É umPCB de servointerface tipo A.É tipicamente descrito como um módulo de interface de servo, cartão de interface de servo e placa de servo, indicando que é uma placa de interface de controle de movimento, em vez de uma placa de exibição ou placa de energia.

Q2. O que faz este quadro no sistema?
A sua função é a de gerir ocaminho da interface de servoO sistema de controlo é um sistema de controlo de velocidade que permite a ligação entre o comando e o servoamplificador ligado.Modulo de controlo de eixo de tipo A de um único canalutilizado em16/18 Placas principais do modelo AparaAmplificador alfaO controlo, que dá uma imagem clara do seu lugar no sistema.

Q3. O que deve ser verificado ao selecionar o A20B-2900-0380?
Verifique oNúmero exacto da peça, ofamília de controlo instalada, e se a máquina utiliza umInterface de servo do tipo AÉ igualmente importante confirmar se o quadro principal está no16/18 Modelo Aa família e se a secção do eixo está configurada em torno do mesmo estilo de interface já na máquina.

Q4. Como deve ser entendida a “servointerface tipo A”?
É o principal termo de compatibilidade para esta placa. Uma placa de substituição deve corresponder ao tipo de interface, caso contrário, a arquitetura do amplificador e do comando instalados poderá não estar correctamente alinhada.

Q5. Como devem ser diagnosticadas falhas antes de substituir esta placa?
Começa por separarfalhas de interfacedefalhas do amplificadorSe o estágio de potência do amplificador estiver saudável, mas a comunicação por eixo ou o comportamento da interface de servo permanecerem instáveis, a placa de interface se torna um suspeito mais forte.É igualmente conveniente verificar se o controlo já é conhecido por utilizar umamódulo de eixo de tipo A de um único canalNo local afetado, porque substituir a placa errada num caminho de servo multi-placa pode perder tempo.
