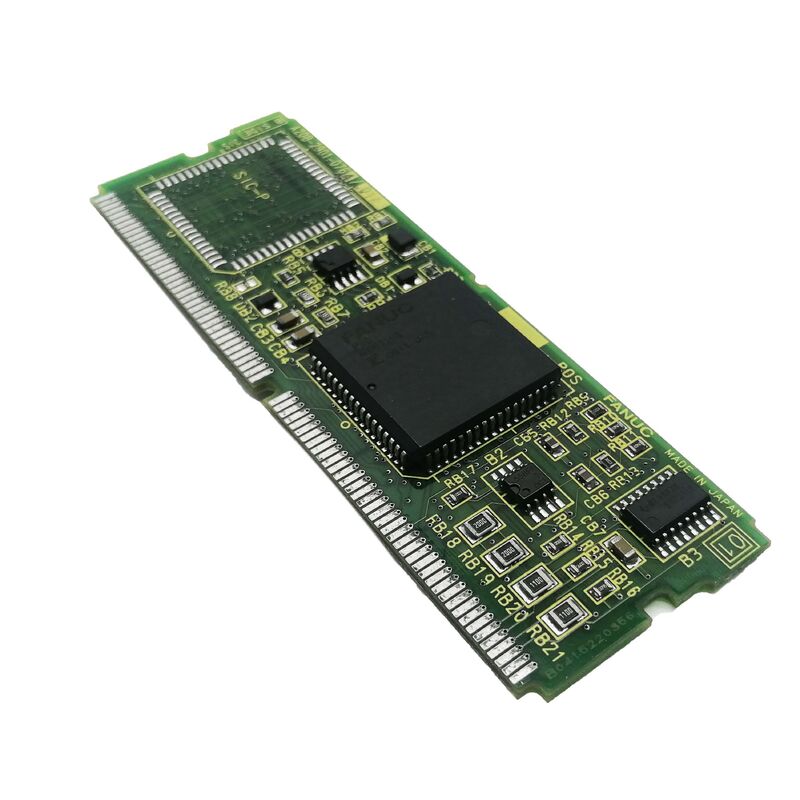

1 PC Usado Fanuc A20B-2900-0672 Placa de PC A20B29000672 A2OB-29OO-O672

FANUC A20B-2900-0672 | Módulo de fuso serial — Interface de fuso CNC série A20B-2900

Interface do fuso serial — O que este módulo faz

O A20B-2900-0672 é um módulo de fuso serial da série A20B-2900 da FANUC — a placa plug-in que gerencia o link de comunicação serial entre a unidade de controle CNC e o amplificador de fuso (SPM). Na arquitetura CNC da FANUC, a interface do fuso serial substituiu a saída analógica anterior do fuso por uma ligação serial digital. O módulo do fuso no lado da placa de controle CNC recebe comandos de velocidade da função de controle do fuso do CNC, transmite-os ao SPM através do link serial e retorna o feedback da velocidade do fuso e os dados de alarme ao CNC.

A série A20B-2900 abrange os módulos de interface de fuso serial e analógico utilizados em diversas gerações de CNC da FANUC. O sufixo -0672 identifica esta variante específica dentro da série - cada sufixo aborda uma posição definida do sistema CNC e configuração de comunicação. Variantes adjacentes da série A20B-2900 atendem a diferentes gerações ou configurações de CNC e não são intercambiáveis ​​sem a confirmação da posição específica da placa e do modelo CNC.

Quando o A20B-2900-0672 falha, o CNC perde a comunicação com o amplificador do fuso. O fuso não pode ser comandado e a máquina não pode realizar operações de corte. A falha normalmente se apresenta como um alarme do fuso ou alarme de comunicação do fuso no CNC, mesmo quando o amplificador do fuso e o motor estão fisicamente intactos.

Especificações principais

Serial vs Analógico – Por que o tipo de interface é importante

Os controlos CNC da FANUC utilizam uma interface de fuso série ou uma interface de fuso analógica para comandar o amplificador do fuso. Esses dois tipos de interface não são intercambiáveis ​​— um módulo de fuso serial não pode comandar um amplificador de fuso com interface analógica e vice-versa.

A interface serial transporta comandos digitais de velocidade, feedback e dados de diagnóstico através de um link de fibra óptica ou cabo entre o módulo CNC e o SPM. O A20B-2900-0672 é do tipo de interface serial – confirme se o amplificador de eixo instalado também é um SPM de interface serial antes de especificar este módulo como substituto. Um módulo de fuso analógico (identificado por "-xxxx analog" na documentação de serviço) seria necessário se a máquina utilizasse um acionamento de fuso com interface analógica.

Perguntas frequentes

Q1: Como a falha do módulo do fuso é diferenciada da falha do amplificador do fuso?

Uma falha no módulo do fuso se apresenta como um alarme de comunicação entre o CNC e o SPM — o CNC não consegue estabelecer ou manter a ligação serial do fuso. Uma falha no amplificador do fuso apresenta-se como um alarme na própria unidade SPM (códigos de LED ou leitura de alarme na face do SPM). Se o SPM mostrar um alarme de comunicação enquanto o hardware do SPM parecer não estar danificado, o módulo do fuso no lado do CNC é o suspeito.

Q2: A substituição do A20B-2900-0672 requer a reentrada dos parâmetros do fuso?

Os parâmetros do motor do fuso são armazenados na memória principal do controlador CNC e não no próprio módulo do fuso. Para uma substituição igual, os parâmetros do fuso não são afetados. Verifique se os parâmetros do tipo de motor do fuso estão corretos após a instalação e confirme a operação normal do fuso em velocidade reduzida antes de retornar à produção.

Q3: As variantes do módulo de fuso serial A20B-2900 são intercambiáveis?

Não. Cada sufixo da série A20B-2900 aborda um slot e configuração específicos do sistema CNC. Substituir um sufixo -xxxx diferente pode produzir erros de comunicação ou o CNC pode não conseguir detectar o módulo do spindle. Confirme A20B-2900-0672 especificamente na etiqueta da placa instalada.

Q4: A máquina mostra um alarme de fuso sem danos físicos ao fuso. O que deve ser verificado?

Primeiro, confirme se o cabo de ligação serial entre o módulo do fuso e o SPM está intacto e totalmente encaixado em ambas as extremidades. Um cabo de fibra danificado ou um conector solto produz alarmes de comunicação do fuso idênticos a uma falha do módulo. Se o cabo for confirmado como bom, o módulo A20B-2900-0672 se torna a fonte da falha.

P5: Como é obtido o A20B-2900-0672?

Através do mercado de reposição de peças sobressalentes CNC da FANUC — revendedores de módulos da série A20B-2900 e especialistas em reparos da FANUC. Confirme A20B-2900-0672 especificamente na etiqueta da placa instalada. A família A20B-2900 abrange uma grande variedade de módulos de interface CNC; o sufixo exato é o parâmetro de seleção.
