Placa de circuito CNC
>
|
| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A16B-1010-0170 |

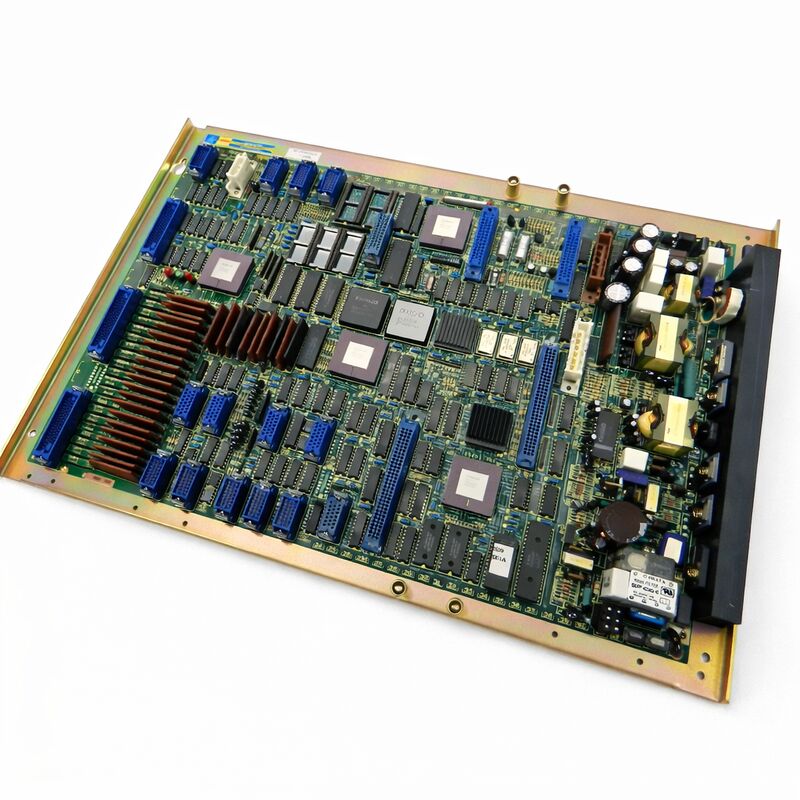

Número da Peça: A16B-1010-0170
Fabricante: FANUC Corporation (Japão)
Tipo de Produto: Placa Principal / Placa de Controle Principal
Designação: Placa Principal 0TE
Status: Descontinuado pelo Fabricante
A A16B-1010-0170 é a placa principal para o sistema de controle CNC FANUC Série 0TE. Na arquitetura Série 0 da FANUC, a placa principal é a placa central — a placa que coordena todas as funções do CNC.
O controle de eixo, o comando do fuso, a execução do PMC, a interface do operador e o gerenciamento de E/S fluem através ou a partir desta placa. Quando a placa principal falha, o CNC falha completamente. Nenhuma outra placa no controlador tem o mesmo peso.
A série A16B-1010 abrange a família de placas principais para a geração CNC Série 0 da FANUC. Sufixos diferentes identificam variantes diferentes dentro da família Série 0 — cada uma ajustada para um modelo específico.
O -0170 é a variante 0TE. Não é intercambiável com placas para outros modelos da mesma geração, mesmo aqueles que parecem fisicamente semelhantes.
Esta placa foi descontinuada pelo fabricante. A FANUC não a produz mais.
A base instalada de máquinas que executam controles Série 0TE é a única demanda existente para esta peça — e essa demanda é real. Essas máquinas ainda estão em produção em centros de torneamento, equipamentos de eletroerosão e outras aplicações onde a Série 0TE foi amplamente utilizada.
| Parâmetro | Valor |
|---|---|
| Número da Peça | A16B-1010-0170 |
| Fabricante | FANUC Corporation |
| Tipo de Produto | Placa Principal / Placa de Controle Principal |
| Designação | Placa Principal 0TE |
| Série da Placa | A16B-1010 |
| Sistema Compatível | FANUC Série 0TE CNC |
| Status de Produção | Descontinuado pelo Fabricante |
| Origem | Japão |
| Temperatura de Operação | 0 – 55°C |
| Temperatura de Armazenamento | −20 – 60°C |
| Umidade | 75% UR máx. (sem condensação) |
| Condição Disponível | Novo (excedente) / Recondicionado / Reparado |
A placa principal em um sistema CNC Série 0 é o hub do sistema. Ela contém a CPU principal, o LSI de servo para controle de eixo e a lógica de interface que se conecta às outras placas no controlador. Todas as outras placas no gabinete se comunicam através ou para a placa principal.
Os comandos de posição do eixo se originam aqui.
O loop de servo é executado aqui. A execução da escada PMC é gerenciada aqui. Quando o operador pressiona uma tecla no painel MDI, o sinal chega à placa principal. Quando o código M da máquina solicita o resfriamento, a placa principal o processa.
O escopo do papel desta placa explica por que uma falha na placa principal coloca toda a máquina offline, enquanto uma falha na maioria das outras placas afeta apenas uma função específica.
Em máquinas Série 0TE — que são tipicamente tornos CNC, centros de torneamento e sistemas de eletroerosão a fio — a placa principal lida com a configuração de eixo apropriada para esses tipos de máquinas.
A variante 0TE reflete os requisitos funcionais e elétricos desta aplicação específica.
A FANUC descontinuou a A16B-1010-0170 à medida que a geração Série 0 foi substituída por plataformas de controle mais novas. Não há produção nova.
Cada unidade disponível hoje é excedente original (armazenada nova, mas não utilizada) ou uma unidade recondicionada/reparada retirada de campo.
Unidades excedentes são preferíveis quando disponíveis.
Elas não acumularam horas de operação e não têm histórico de falhas em campo. Unidades recondicionadas e reparadas são alternativas válidas quando o excedente não está disponível, desde que a fonte de reparo tenha experiência genuína com placas principais FANUC Série 0 e teste as placas completamente antes da venda.
Existem falsificações no mercado para placas FANUC legadas.
Isso não é teórico. Placas com números de peça incorretos em etiquetas, populações de componentes incorretas ou simplesmente placas com defeito reembaladas como unidades funcionais circulam. Compre de fornecedores que possam confirmar a origem e os resultados dos testes.
A substituição da placa principal em um controlador Série 0TE requer uma restauração completa dos dados do sistema. Parâmetros, programas armazenados e dados PMC devem ser carregados a partir do backup após a instalação da placa. A placa em si é instalada no rack do controlador na posição definida pela documentação da máquina.
Um conjunto de parâmetros que corresponda à configuração da máquina deve ser carregado.
Isso inclui configurações de ganho de servo específicas da máquina, limites de curso do eixo e atribuições de E/S PMC. Parâmetros carregados incorretamente podem causar alarmes de eixo imediatos ou comportamento inseguro.
Sempre verifique os parâmetros em relação à documentação da máquina antes de operar os eixos após a substituição da placa principal.
P1: O controlador Série 0TE liga, mas mostra um alarme de sistema imediatamente. A placa principal pode estar com defeito?
Alarmes de inicialização em sistemas CNC Série 0 frequentemente incluem um código de alarme de dois dígitos. Consulte o código específico no manual de manutenção da Série 0.
Códigos na série 900 geralmente indicam falhas de hardware envolvendo a placa principal ou seus circuitos associados. Códigos em outras faixas podem indicar problemas de memória, servo ou software.
O código de alarme restringe o diagnóstico consideravelmente antes de assumir uma falha na placa principal.
P2: A A16B-1010-0170 pode ser reparada em nível de componente?
O reparo em nível de componente é possível para técnicos experientes com acesso a esquemas FANUC Série 0 e equipamentos de teste apropriados.
Modos de falha comuns incluem falhas no circuito da bateria, degradação de capacitores e danos ao LSI de servo por transientes de energia.
Dispositivos LSI proprietários da FANUC nesta placa não podem ser obtidos independentemente — se o LSI de servo falhou, a substituição da placa é o único caminho viável.
P3: Os parâmetros não foram salvos em backup antes da falha da placa principal. Eles podem ser recuperados?
Na maioria dos casos, não diretamente de uma placa com defeito. Se a placa tiver uma falha parcial — ela liga, mas gera alarmes — alguns parâmetros ainda podem ser lidos através da interface CNC antes que a placa seja removida. Uma placa completamente morta não retorna nada.
Se não houver backup, os parâmetros devem ser reinseridos manualmente a partir da documentação da máquina ou dos registros do fabricante da máquina.
P4: É necessário combinar o nível de revisão da placa ao substituir a A16B-1010-0170?
Níveis de revisão dentro do mesmo número de peça geralmente indicam alterações no layout da PCB que não afetam a função.
Na maioria dos casos, qualquer revisão da A16B-1010-0170 é uma substituição válida para outra.
No entanto, para máquinas com versões de software muito específicas ou históricos de modificação, confirme a compatibilidade com a documentação de serviço antes da instalação.
P5: A máquina ficou inativa por vários anos. O controlador liga, mas não funciona. Isso é um problema da placa principal?
Períodos prolongados de inatividade causam a perda de dados da SRAM com backup de bateria se a bateria de backup não foi mantida.
Uma máquina que não funciona após longo armazenamento geralmente perdeu seu conjunto de parâmetros — não uma placa principal com defeito. Verifique a bateria de backup primeiro.
Se a bateria estiver descarregada e os parâmetros perdidos, restaure a partir do backup ou reinseria manualmente.
Se os parâmetros estiverem presentes e válidos, mas a máquina ainda não funcionar, prossiga para diagnosticar o hardware.
