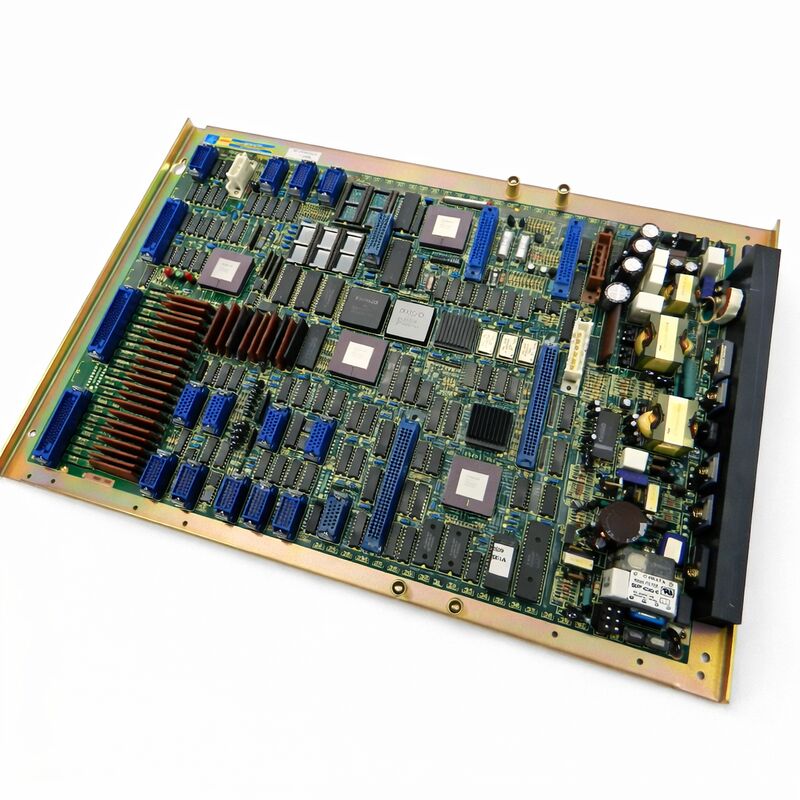

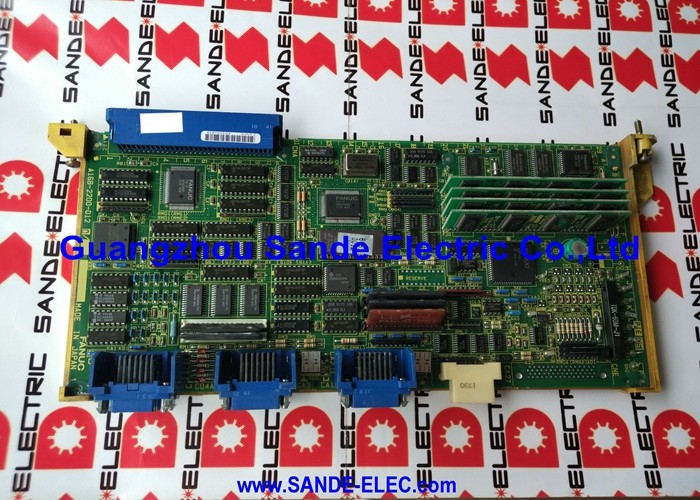

A16B-1010-0240 Fanuc Placa-mãe A16B10100240 AI6B-IOIO-O24O

FANUC A16B-1010-0240 ∙ F0-Mate Master PCB ∙ Sistema 10 / 11 / 12 e F0-Mate CNC, Japão Origem

Número da parte:A16B-1010-0240 A16B-1010-0240 A16B-1010-0240 A16B-1010-0240 A16B-1010-0240 A16B-1010-0240 A16B-1010-0240 A16B-1010-0240 A16B-1010-0240 A16B-1010-0240 A16B-1010-0240 A16B-0240 A16B-0240 A16B-0240 A16B-0240 A16B-0240 A16B-0240 A16B-0240 A16B-0240 A16B-0240

Fabricante:FANUC Corporation (Japão)

Tipo de produto:PCB principal (placa principal da CPU)

Série do quadro:A16B-1010

Sistemas compatíveis:Sistema FANUC 10, 11, 12; CNC F0-Mate

Controle do eixo:2 eixos (com expansão adicional opcional do eixo)

Resumo

O A16B-1010-0240 é o PCB mestre a placa principal da CPU para o sistema CNC F0-Mate da FANUC e as plataformas de controladores do Sistema 10, 11 e 12 relacionadas.

É a primeira geração da placa-mãe digital da série Mate: a inteligência central de um compacto,unidade CNC autónoma concebida para o mercado de máquinas-ferramenta de ponta baixa, onde o custo e a simplicidade importavam, juntamente com um desempenho digital confiável.

A designação F0-Mate identifica-o como um sistema CNC digital completo.

Ao contrário dos controladores da série 0-A e 0-C subsequentes, que usavam uma arquitetura modular baseada em racks com placas de funções separadas,O F0-Mate concentrou as funções essenciais do CNC numa única placa-mãe.

Esta placa contém a CPU principal, a interface de servo para controlo digital de dois eixos, a secção de I/O para ligações de máquina, uma unidade de alimentação integrada,e suporte para o sistema de armazenamento de cassetes PC utilizado nestes controladores em vez da unidade de escada PMC-L encontrada nas máquinas maiores da série 0.

A placa é alimentada por um ecrã gráfico monocromático básico adequado para as aplicações das máquinas-ferramenta para as quais foi concebida.

Estas aplicações eram tipicamente pequenos centros de torneamento e centros de usinagem compactos onde o número de eixos era baixo, a complexidade do programa era moderada,e a prioridade era o desempenho CNC digital confiável a um preço acessívelO F0-Mate conseguiu isto.

Era um CNC digital completo e funcional num pacote compacto.

Muitos desses sistemas permanecem em serviço produtivo hoje em exatamente as máquinas para as quais foram projetados.

Principais especificações

O F0-Mate no contexto

A plataforma CNC da série 0 da FANUC foi uma das linhas de produtos CNC de maior sucesso comercial da sua época.0-C ¢ Centros de usinagem e tornos movidos em toda a indústria manufatureira mundial.

As variantes Mate foram a resposta da FANUC a um importante segmento de mercado:Construtores de máquinas que precisavam de um genuíno FANUC CNC digital mas acharam a série 0 completa muito cara ou muito grande para seus projetos de máquinas compactas.

O F0-Mate forneceu o núcleo da experiência da série 0 ∙ controle de servo digital, o ambiente de programação familiar do FANUC,a funcionalidade padrão de código G num fator de forma e a um preço adequado para máquinas menores.

A fonte de alimentação integrada da placa eliminou a necessidade de um módulo PSU separado.

O controle de dois eixos era padrão, com a opção de adicionar um terceiro eixo através da placa de adição 1810-0010 quando a máquina o exigisse.

O armazenamento em cassete do PC foi uma característica definidora desta geração.

Esta era a tecnologia de armazenamento aceita da época para esta classe de máquina.

O papel do Conselho de Administração

Todas as funções do CNC F0-Mate passam por esta placa-mãe.Quando o CNC interpola um caminho de corte, a placa-mãe calcula as posições do eixo.

Quando a lógica do PMC lê as entradas da máquina e dirige as saídas da máquina, essas transações de E/S passam pela seção de E/S desta placa.

Quando o ecrã mostra o conteúdo do programa ou as posições do eixo, a geração de gráficos acontece neste quadro.

Esta concentração de funções significa que uma placa-mãe falha para a máquina completamente.

Não é possível uma operação parcial quando a placa-mãe falha ̇ nenhuma outra placa assume qualquer das suas funções.

A máquina está desligada até que a placa seja reparada ou substituída.

A abordagem de diagnóstico para um F0-Mate com suspeita de uma falha na placa-mãe começa por eliminar causas mais simples.

Uma falha na fonte de alimentação dentro da placa produz uma tela escura e nenhuma resposta da máquina, mas isso também pode ser um problema de alimentação externa.

Uma falha da CPU geralmente produz um alarme na ligação que o controlador não pode limpar.

Uma falha de servo interface produz servo alarmes na inicialização sem causa mecânica.

A leitura do código de alarme, caso apareça, é o primeiro passo de diagnóstico.

Reparo e manutenção de sistemas antigos

O A16B-1010-0240 é um produto herdado.

No entanto, as máquinas que o usam, muitas vezes, ainda são produtivas.

Um pequeno centro de viragem bem conservado com um controlador F0-Mate pode funcionar de forma fiável durante décadas ∙ os componentes mecânicos duram muito mais do que os eletrônicos na vida útil,desde que os aparelhos eletrónicos sejam mantidos.

Manter uma máquina com este controlador significa manter o acesso a placas de substituição.

A cadeia de abastecimento do mercado pós-venda de placas sobressalentes testadas, placas originais reparadas profissionalmente e serviços de troca oferecidos por especialistas em serviços CNC apoia estas máquinas.

Um serviço de reparação em nível de placa pode muitas vezes restaurar um A16B-1010-0240 falhado a um custo bem abaixo do preço de uma unidade de substituição testada, tornando a reparação uma primeira opção viável quando o tempo permitir.

Perguntas frequentes

P1: O controlador F0-Mate mostra uma tela em branco e nenhuma resposta a qualquer entrada. A máquina não tem outros alarmes. Qual é a causa provável?

Uma tela em branco sem resposta do controlador normalmente indica uma perda da fonte de alimentação interna da placa-mãe ou uma falha catastrófica da CPU que impede a execução da sequência de inicialização.Primeiro confirmar que a tensão de alimentação externa para o controlador é correta.

Se a alimentação externa for confirmada boa, os circuitos internos de alimentação da placa provavelmente falharam.

Inspecione a placa para ver se há fusíveis explodidos ou componentes visíveis danificados.

P2: A máquina está funcionando, mas o ecrã mostra apenas conteúdo parcial, algumas áreas estão corretas e outras estão distorcidas. O CNC opera normalmente.

A corrupção da exibição com o funcionamento normal da máquina aponta para a seção gráfica da placa-mãe, em vez dos circuitos de controle da CPU ou do servo.

A CPU está a funcionar (a máquina está a funcionar), mas o circuito de geração de gráficos tem um componente degradado.

Este tipo de falha é muitas vezes reparável a nível dos componentes por um especialista familiarizado com esta série de placas.

Q3: O F0-Mate mostra um alarme de servo persistente no eixo 1 a cada ligação, antes de qualquer movimento ser comandado. O motor de servo e os cabos testam como bons. O que deve ser investigado na placa-mãe?

Um alarme de servo persistente ao ligar com componentes externos confirmados como bons aponta para o circuito de interface de servo na placa-mãe.

O circuito LSI da placa não está a completar a sua inicialização.

Antes de concluir, verifique se o conector do cabo de interface do eixo na placa está limpo e totalmente instalado.

Se o conector for confirmado como bom, o circuito de interface de servo da placa requer atenção.

Q4: Foi adquirido um A16B-1010-0240 de substituição.

Os parâmetros do controlador F0-Mate parâmetros do eixo, atribuições de E/S, limites de alimentação, constantes da máquina são armazenados no controlador.

Após a instalação de uma placa de substituição, estes parâmetros deverão ser restaurados.

Se um backup de parâmetros foi retirado do controlador original (para fita cassete, através da interface RS-232, ou através de qualquer método de backup disponível), esse backup será necessário.

Prepare o backup de parâmetros, o backup do programa da peça e confirme a versão correta do software do sistema para esta máquina antes de iniciar a substituição da placa.

P5: A unidade de cassete do PC do F0-Mate também falhou. É ainda possível operar a máquina sem a unidade de cassete?

Os programas de partes no F0-Mate são normalmente carregados a partir de cassete ou inseridos diretamente no teclado MDI.

Se a unidade de cassete falhar, os programas ainda podem ser inseridos no teclado MDI este é prático para programas curtos.

Para programas mais longos, uma interface DNC através da porta serial RS-232 pode ser uma opção se o software do controlador e a configuração da máquina o suportarem.

Consulte o manual de ligação F0-Mate para a capacidade RS-232 DNC desta versão específica do controlador.
