| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A20B-2900-0901 |
Número da parte:A2B-2900-0901 A2B-2900-0901
Fabricante:FANUC Corporation (Japão)
Tipo de produto:Módulo de controlo do sistema (SCM)
Série do quadro:A20B-2900
Sistemas compatíveis:FANUC Série 18 / 21 e compatível

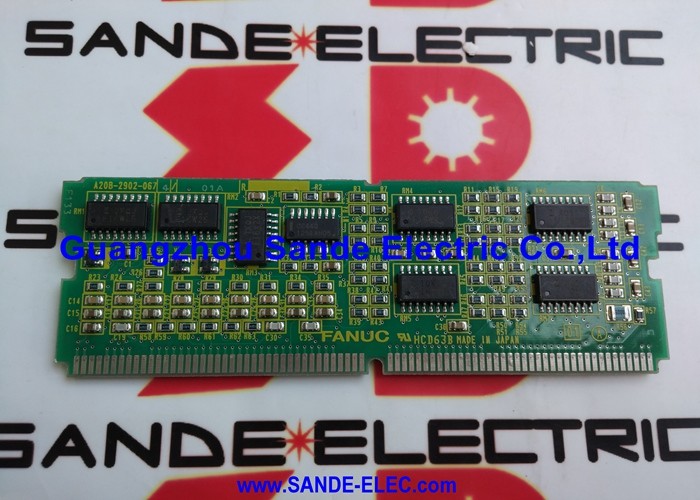

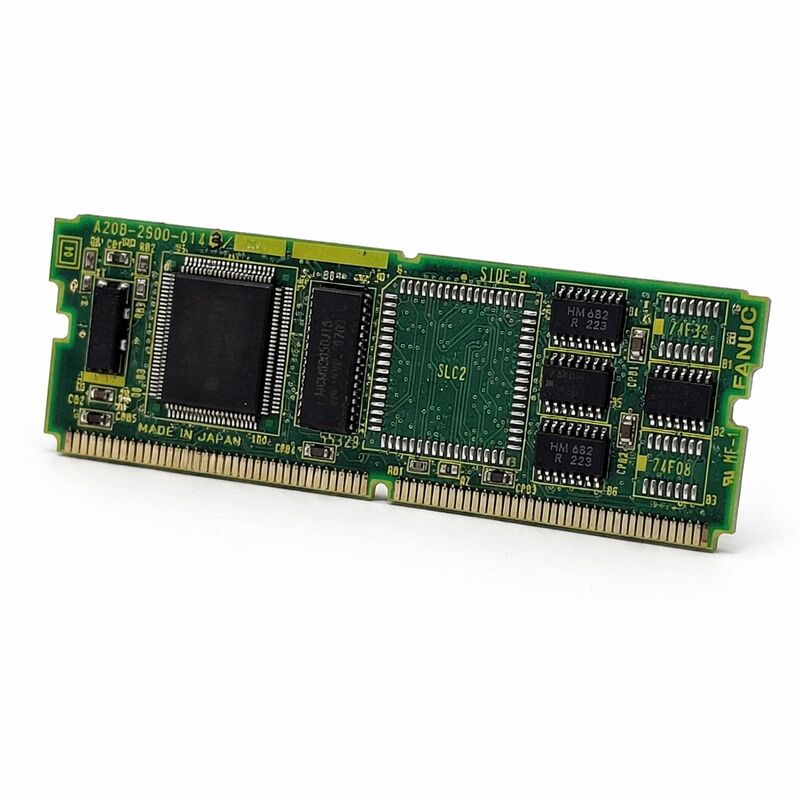

O A20B-2900-0901 é o SCM Sistema de Controle de Módulo com interface de eixo serial para controladores CNC FANUC série 18 e série 21.É uma placa filha periférica plug-in que se instala na placa principal da CPU do controlador.
Sua função é permitir que a placa-mãe execute o programa de escada SCM e fornecer a interface de comunicação de eixo serial que conecta o CNC ao amplificador e motor do eixo.
Sem este módulo, os controladores das séries 18 e 21 configurados para ele não podem executar o seu programa de escada de controlo da máquina.
A escada SCM é a ponte entre o estado interno do CNC e o mundo físico da máquina ¢ lê os sinais de entrada da máquina e dirige os sinais de saída para solenoides, relés, bombas de refrigerante,Mudanças de ferramentas, e todas as outras funções da máquina que não sejam um eixo servo.
O A20B-2900-0901 fornece a capacidade de processamento para esta escada, montada como uma placa filha SMD compacta na CPU principal.
A interface do fuso em série deste módulo é o que permite que o CNC se comunique com um amplificador de fuso em série.
O sistema de fuso de série da FANUC transmite comandos de velocidade, comandos de direcção,e sinais de controlo através de uma ligação serial de alta velocidade dedicada entre o CNC e o amplificador, em vez de utilizar saídas de tensão analógicas separadas para cada sinal.
Este módulo fornece o fim do CNC dessa ligação serial para sistemas das séries 18 e 21.
| Parâmetro | Valor |
|---|---|
| Número da parte | A2B-2900-0901 A2B-2900-0901 |
| Fabricante | Corporação FANUC |
| Tipo de produto | Modulo de controlo do sistema (SCM) |
| Interface do fuso | Espinil de série |
| Série de painéis | A20B-2900 |
| Sistemas compatíveis | FANUC Série 18 / 21 e compatível |
| Projeto | Placas-filhas plug-in do tipo SMD |
| Instalação | Plugins para a placa-mãe da CPU principal |
| Origem | Japão |
| Temperatura de funcionamento | 0 55°C |
| Temperatura de armazenamento | -20 60°C |
| Humidade | 75% RH max (não condensante) |
| Condição disponível | Novos (excedentes) / Renovados / Reparados |
The SCM (Sequence Control Module) ladder in FANUC Series 18/21 systems is the programmable machine controller engine — equivalent in function to what FANUC calls the PMC (Programmable Machine Controller) on other platforms.
Executa o programa de escada que o construtor da máquina-ferramenta escreveu ao configurar a máquina.
Cada vez que o operador pressiona um botão no painel do operador, a escada SCM responde.
Todos os códigos M emitidos pelo programa NC, M03 para o fuso CW, M06 para a troca de ferramentas, M08 para o líquido de refrigeração, passam pela escada SCM antes de se tornarem uma ação da máquina.
A escada lê a saída do código M do CNC, as entradas do sensor da máquina e o estado de tempo da máquina, e então dirige as saídas apropriadas.
O A20B-2900-0901 fornece a capacidade de processamento de escada SCM na placa principal da Série 18/21.
O próprio programa da escada é armazenado na memória FROM, um módulo separado que executa as instruções ali armazenadas.
A FANUC introduziu a interface de eixo serial para substituir o método de comando analógico anterior.
A tensão tinha de ser gerada com precisão, transmitida com precisão e recebida corretamente para que o controlo de velocidade fosse preciso.e o envelhecimento dos componentes afetaram a qualidade do comando analógico.
A comunicação por eixo serial substitui este caminho analógico por uma ligação serial digital.
O CNC calcula numericamente a velocidade do fuso necessária e transmite-a ao amplificador do fuso sob a forma de um pacote de dados digital.
O amplificador recebe o valor digital exato e o executa. A comunicação é imune ao ruído e à degradação que afetam os sinais analógicos.
A A20B-2900-0901 fornece a interface de fuso em série do lado CNC para controladores da série 18/21.
Gera o fluxo de dados em série que o amplificador de fuso recebe e interpreta.
Velocidade do fuso, direcção, alvo de orientação e leitura de estado viajam todos nesta ligação serial.
O A20B-2900-0901 está documentado como o módulo SCM para os controladores CNC da série 18 e da série 21.
Seu papel é idêntico em ambos: fornecer a execução da escada SCM e a comunicação do fuso serial na placa principal da CPU.
O módulo A20B-2900-0900 fornece simultaneamente interfaces de eixo analógico e serial.
O -0901 fornece apenas um fuso serial. Em máquinas com amplificadores de fuso de tipo serial e sem necessidade de uma saída analógica, o -0901 é a escolha apropriada.
Em sistemas que necessitam simultaneamente da capacidade de fuso em série e analógico, o -0900 é exigido.
P1: O fuso da máquina funciona, mas os códigos M não são executados. O CNC não mostra nenhum alarme SCM / PMC. Poderia ser o A20B-2900-0901 o erro?
Se os códigos M não produzirem qualquer resposta da máquina enquanto o fuso (serial) e os eixos funcionam normalmente, a escada SCM pode não estar a ser executada.
Verifique a tela de estado SCM / PMC do CNC para o estado de execução da escada.
Se a escada informa que está funcionando, mas as saídas não estão respondendo, os circuitos de acionamento de saída da placa podem ter falhado.
Verifique se a placa apresenta danos visíveis e verifique se o LED de diagnóstico da placa está presente.
P2: Qual é a diferença entre o A20B-2900-0901 e o A20B-2900-0900?
O -0901 fornece apenas uma interface de eixo serial. O -0900 fornece interfaces de eixo serial e analógico. Se o amplificador de eixo da máquina for de tipo serial (FANUC αi ou similar), o amplificador de eixo serial deve ser equipado com um sistema de transmissão automática.O -0901 é suficiente.
Se a máquina exigir uma saída de tensão analógica para o fuso simultaneamente, algumas configurações usam configurações de fuso duplo com tipos de amplificador mistos, o -0900 é necessário.
Confirme o tipo de amplificador do fuso antes de comprar um substituto.
Q3: Após a substituição deste módulo, a escada SCM foi carregada, mas a orientação do fuso não funciona. O movimento do eixo é normal. O que deve ser verificado?
A orientação do fuso requer a configuração correta da comunicação do fuso em série e dos parâmetros específicos da escada SCM.
Após uma substituição do módulo, confirmar que todos os parâmetros do fuso ∞ velocidade de orientação, atribuição do sensor de posição e atribuições de código-M para orientação ∞ foram restaurados a partir do backup.
Se os parâmetros estiverem corretos, deve confirmar-se a ligação do fuso serial entre esta placa e o amplificador do fuso: verifique o cabo do fuso serial em ambas as extremidades.
P4: O módulo foi removido para inspeção e reinstalado. O CNC agora mostra um alarme de fuso serial. O que aconteceu?
Um alarme de fuso serial imediatamente após a reinserção é tipicamente um problema de assento do conector. Os contatos do conector de borda do módulo podem não estar totalmente ativados após a reinserção.
Desligue, retire o módulo, inspecione os contatos de conectores para danos ou contaminação, re-sear com firmeza e ligue novamente.
Se o alarme persistir com uma boa ligação confirmada, deve examinar-se o circuito do fuso de série do módulo ou o circuito de recepção do amplificador.
P5: O programa de escada SCM pode ser copiado antes de substituir este módulo?
A escada SCM/PMC está armazenada na memória FROM do controlador, não neste módulo.
Os conteúdos do FROM, incluindo o programa de escada, podem ser copiados em um cartão de memória usando a função de backup da tela de inicialização do controlador.
A substituição do A20B-2900-0901 não afeta o conteúdo do FROM.
A escada que estava presente antes da substituição permanece disponível após a substituição.
Não é necessário um backup de escada especificamente para esta troca de módulos, mas é sempre recomendado um backup completo de dados antes de qualquer trabalho de manutenção.
