FANUC A20B-2900-0930 | Módulo de CPU 80386SX — Série 18-A / 21, Origem Japão, Descontinuado

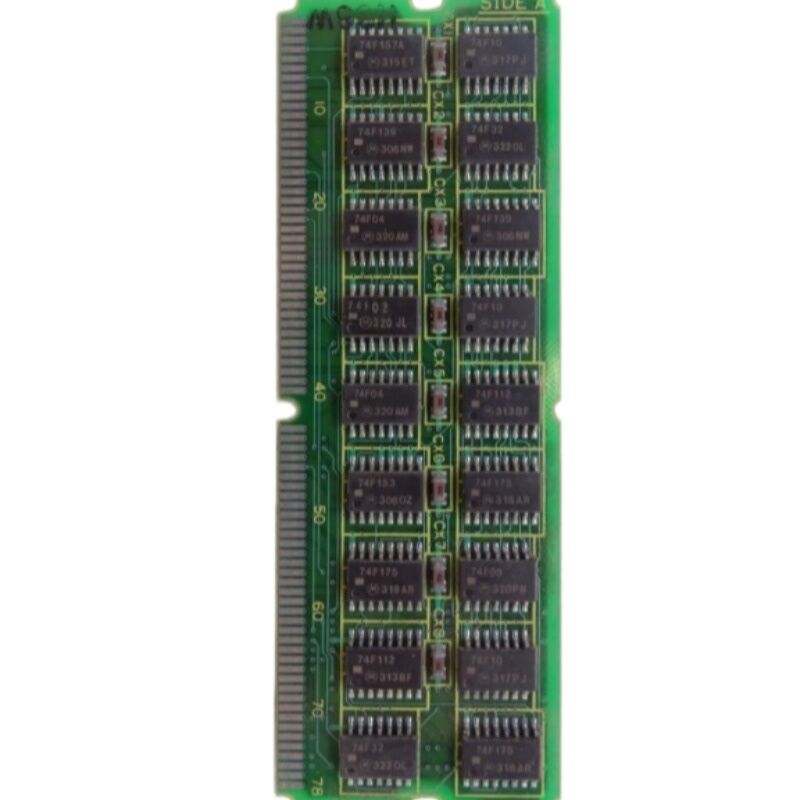

Número da Peça: A20B-2900-0930

Fabricante: FANUC Corporation (Japão)

Tipo de Produto: Módulo de CPU (Placa MPU)

Processador: Intel 80386SX (i386sx)

Série da Placa: A20B-2900

Sistemas Compatíveis: FANUC Série 18-A, Série 21 e compatíveis

Status: Descontinuado pelo Fabricante

Visão Geral

O A20B-2900-0930 é o módulo de CPU para sistemas CNC FANUC Série 18-A e serve como CPU principal ou secundária nos controladores Série 21 e compatíveis.

É a placa que contém a unidade central de processamento — um Intel 80386SX — juntamente com o circuito de suporte circundante que torna o processador funcional dentro da arquitetura CNC: geração de clock, bufferização de barramento, lógica de interface de memória e as conexões com a placa CPU principal na qual ele se conecta.

Na arquitetura de controle modular da FANUC, a CPU não é integrada diretamente na placa principal. Ela ocupa seu próprio módulo plug-in.

Isso permite que o módulo do processador seja substituído independentemente em caso de falha e permitiu à FANUC oferecer diferentes capacidades de processamento na mesma plataforma de placa principal, instalando diferentes módulos de CPU.

O A20B-2900-0930 carrega o 80386SX — o processador de 32 bits da Intel com um barramento de dados externo de 16 bits, posicionado como uma solução de processamento eficiente e econômica quando esses controladores foram produzidos.

O controlador CNC não pode operar sem este módulo. É o núcleo de processamento do qual todas as outras funções no controlador derivam.

Quando este módulo falha, o controlador não inicializa. Não há solução alternativa — o módulo deve ser substituído e o software recarregado antes que a máquina possa funcionar novamente.

Especificações Principais

O 80386SX — Núcleo de Processamento de Sua Geração

O Intel 80386SX foi um processador proeminente em computação embarcada industrial no final dos anos 1980 e início dos anos 1990.

Ele oferecia capacidade de processamento interno de 32 bits — o que significa que podia trabalhar com valores de dados de 32 bits internamente — enquanto utilizava um barramento de dados de 16 bits para se comunicar com a memória externa e periféricos. Essa combinação fornecia um forte desempenho computacional a um custo de sistema menor do que o 80386DX com barramento completo de 32 bits.

Para aplicações de controle CNC, o que importa não é a velocidade do clock isoladamente, mas a capacidade do processador de executar tarefas de controle — interpolação, cálculo de posição do servo, processamento de ladder PMC, gerenciamento de comunicação e renderização de exibição — dentro dos ciclos de tempo exigidos.

O 80386SX forneceu a margem necessária que o controle Série 18-A exigia para sua geração de aplicações de usinagem.

A FANUC utilizou este processador em várias variantes de controlador da mesma geração, e a arquitetura do módulo de CPU permitiu que a mesma placa principal fosse usada com diferentes velocidades ou tipos de processador, trocando o módulo de CPU.

Função de CPU Principal vs. CPU Secundária

O A20B-2900-0930 desempenha duas funções distintas dependendo do controlador específico em que é instalado.

Em sistemas menores — a Série 21 Modelo B é um exemplo específico — este módulo atua como a CPU principal.

A Série 21 é uma plataforma de controle mais compacta onde este módulo de CPU carrega a carga de processamento primária.

A mesma placa física desempenha essa função de maior responsabilidade.

Em sistemas maiores — Série 18-A — a placa CPU principal pode conter um processador primário mais potente, com o A20B-2900-0930 funcionando como uma CPU secundária. Nessas configurações, a CPU secundária lida com tarefas de processamento específicas que são particionadas da carga de trabalho da CPU principal, melhorando o throughput geral do sistema.

A distinção é importante para a aquisição de substituição.

Confirme qual função o módulo desempenha em sua máquina específica. Ambas as configurações usam o mesmo hardware, mas o software carregado na FROM deve corresponder ao tipo e configuração específicos do controlador.

Carregamento de Software Após Substituição

Substituir um módulo de CPU em um sistema FANUC não é simplesmente uma troca de hardware. O software operacional do CNC é armazenado na memória FROM — módulos separados na placa principal. Quando um novo módulo de CPU é instalado, o conteúdo da FROM é carregado na DRAM do módulo de CPU na inicialização e o sistema inicializa a partir daí.

Se a FROM estiver intacta e contiver a versão correta do software, o sistema deverá inicializar após a substituição do módulo de CPU.

Se o conteúdo da FROM também estiver corrompido, tanto o módulo de CPU quanto o módulo FROM exigirão atenção antes que o sistema opere corretamente.

Sempre confirme a integridade da FROM como parte do processo de diagnóstico quando uma falha no módulo de CPU for suspeita.

FAQ

Q1: O controlador Série 18-A não inicializa. A fonte de alimentação parece funcional. O A20B-2900-0930 é a falha provável?

Uma condição de não inicialização com uma fonte de alimentação funcional é consistente com uma falha no módulo de CPU, mas também com corrupção da FROM ou falha na placa principal.

Verifique os indicadores de status LED na placa principal na inicialização — a sequência de LED é documentada no manual de manutenção e indica o quão longe o processo de inicialização progride antes de parar.

Se a sequência parar imediatamente após a energização, sem qualquer atividade relacionada à CPU, o módulo de CPU é um forte suspeito.

Q2: O controlador inicializa intermitentemente — às vezes inicia normalmente, às vezes trava na inicialização. O que isso sugere?

Falha intermitente na inicialização é frequentemente uma falha de conector, em vez de uma falha de módulo.

O módulo de CPU se conecta à placa principal através de conectores de borda ou de pinos. Se esses contatos desenvolveram oxidação ou folga mecânica, o módulo pode fazer contato elétrico inconsistente.

Limpe os contatos do conector com um limpador de contatos apropriado, reinstale o módulo firmemente e teste novamente.

Se a falha intermitente persistir, o próprio módulo pode ter um problema térmico ou de componente.

Q3: Um A20B-2900-0930 de substituição foi instalado e a máquina inicializa, mas imediatamente exibe um alarme de erro de CPU. O que aconteceu?

Um erro de CPU após a instalação com um novo módulo geralmente indica uma incompatibilidade de software — a versão do software da FROM não corresponde à revisão do módulo de CPU, ou o conteúdo da FROM é para um tipo de controlador diferente.

Verifique se a versão do software do módulo FROM é compatível com o módulo de CPU de substituição.

Confirme a revisão do módulo pela etiqueta na placa e cruze com a documentação de manutenção.

Q4: O A20B-2900-0930 de um sistema Série 21 pode ser usado em um sistema Série 18-A?

Ambos os sistemas usam o mesmo hardware de módulo de CPU. Se o módulo é intercambiável depende se o software FROM no sistema de destino é compatível com a variante do módulo (por exemplo, revisão de hardware).

Se os números das peças corresponderem exatamente, o hardware é compatível.

O software carregado da FROM determina o comportamento funcional — ele não precisa ser alterado apenas porque o módulo foi fisicamente obtido de um tipo de controlador diferente.

Q5: A máquina funcionou corretamente até uma sobretensão. Após a sobretensão, ela não inicializa. O módulo de CPU deve ser substituído primeiro?

Uma sobretensão pode danificar qualquer componente eletrônico no controlador. O módulo de CPU é suscetível, mas a fonte de alimentação, a placa principal e o módulo FROM também são.

Em vez de substituir componentes aleatoriamente, use os indicadores de status LED e qualquer informação de diagnóstico disponível no display do controlador.

Se o módulo de CPU especificamente mostrar danos físicos — componentes queimados, CIs rachados — ele é o ponto de partida.

Caso contrário, um diagnóstico sistemático com base no que o controlador relata na inicialização é mais confiável.
