Interface MPG — Conectando o Volante ao CNC

"MPG" significa Manual Pulse Generator - o volante codificador rotativo usado pelos operadores de máquinas para mover manualmente os eixos CNC com precisão. O operador gira o volante, que gera pulsos elétricos. O CNC traduz esses pulsos em movimento controlado do eixo em uma escala selecionável (normalmente ×1, ×10 ou ×100 por pulso, correspondendo a 0,001 mm, 0,01 mm ou 0,1 mm por clique do volante).

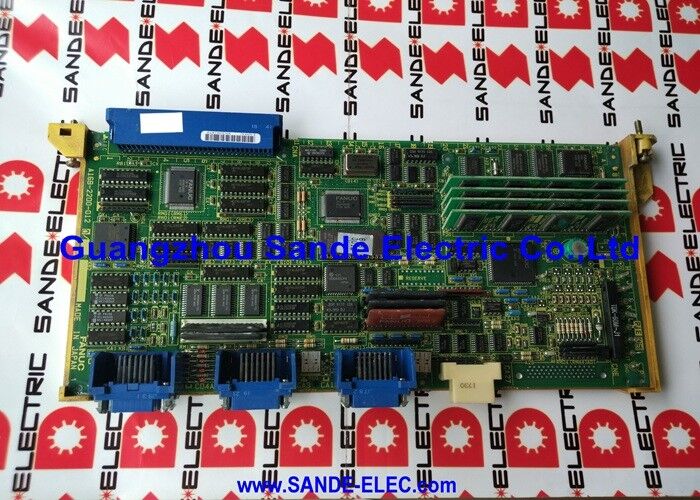

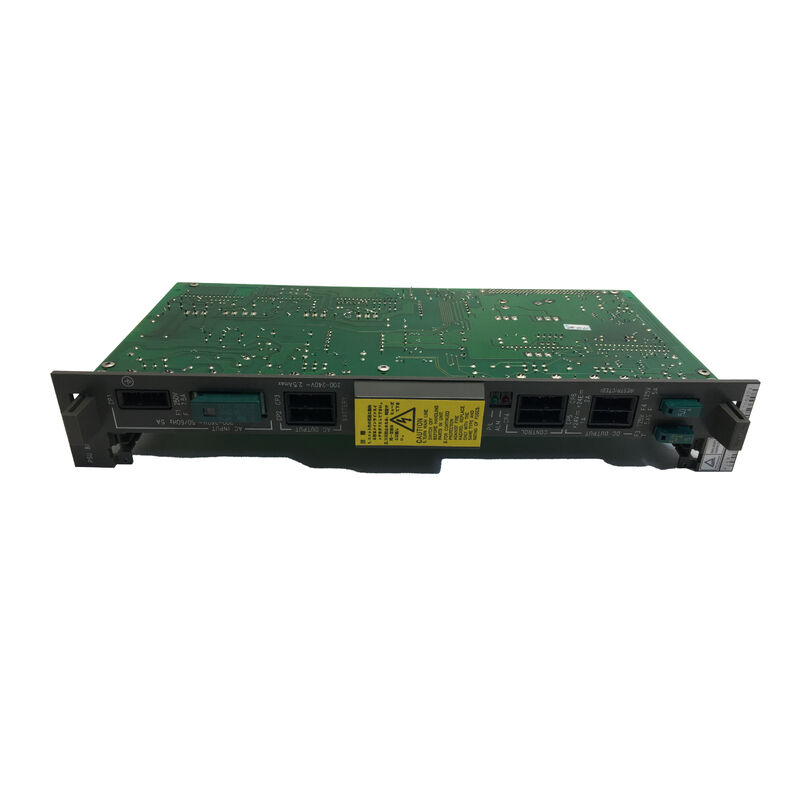

O A16B-1210-0801 é a PCB de interface MPG dedicada para sistemas CNC das séries 0-A, 0-B, 0-C, 0-F, 00B e 00C. Recebe o trem de pulsos do volante e o transmite ao motor de interpolação do CNC no formato correto para posicionamento manual dos eixos.

Especificações principais

Como funciona a interface MPG

O MPG (volante) gera um sinal de codificador de quadratura – dois canais de pulso (A e B) em relação de fase de 90°. Esta codificação em quadratura permite que a placa de interface determine tanto a direção de rotação quanto o número de pulsos.

O A16B-1210-0801 recebe estes sinais de quadratura e:

Conta pulsos:A interface conta os pulsos recebidos do volante em tempo real, mantendo uma contagem precisa da rotação do volante.

Determina a direção:A relação de fase entre os canais A e B informa à placa de interface se o volante está sendo girado no sentido horário (direção positiva do eixo) ou anti-horário (direção negativa do eixo).

Aplica multiplicador de escala:A seleção de escala ×1/×10/×100 (da chave de modo do operador) é aplicada à contagem de pulsos, produzindo o deslocamento do eixo comandado.

Transmite para CNC:O comando de posição formatado é enviado à função de interpolação do CNC, que executa um movimento suave do eixo em resposta à entrada do volante.

Cenários de aplicação

Volante MPG não funcional:O volante MPG de um CNC da série 0-C da FANUC para de produzir movimento do eixo. O próprio volante é testado corretamente – girar o volante não produz movimento mesmo no modo JOG-HANDLE. A placa de interface A16B-1210-0801 é identificada como a falha. A substituição restaura o posicionamento do eixo controlado pelo volante.

Manutenção da interface do volante CNC Série 0-B:Um CNC Série 0-B passa por manutenção eletrônica de controle. A placa de interface MPG A16B-1210-0801 foi substituída para garantir uma operação confiável do volante no futuro.

Perguntas frequentes

Q1: Por que a interface MPG precisa de um PCB dedicado?

O volante MPG gera sinais do encoder de quadratura em tempo real. Esses sinais devem ser recebidos, decodificados, escalonados e transmitidos para a função de interpolação do CNC na taxa de atualização do servo CNC. A integração desta decodificação de hardware dedicada na placa principal da CPU adiciona complexidade ao circuito; uma interface PCB separada isola o processamento do sinal MPG e simplifica o design da placa principal.

Q2: O que acontece quando o A16B-1210-0801 falha – os eixos ainda podem ser movidos?

Quando a interface MPG falha, o modo HANDLE (jog controlado por volante) é perdido. O modo JOG (jog controlado por botão na taxa de avanço programada) e o modo MDI (movimento controlado por programa) normalmente permanecem funcionais, pois não dependem da interface MPG. A execução automática do programa também não é afetada. Somente o canal de entrada do volante é perdido.

Q3: O A16B-1210-0801 é compatível com todos os tipos de máquinas CNC das séries 0-A a 00C (tornos, centros de usinagem)?

Sim. A designação de compatibilidade "#0A/B/C/F/00B/C" abrange todos os tipos de máquinas dentro de cada série CNC — centros de usinagem (0-MC, 0-MD, 0-MF), centros de torneamento (0-TC, 0-TD, 0-TF) e outros tipos de máquinas dentro da família Série 0. O hardware da interface MPG é independente da configuração do tipo de máquina.

Q4: A substituição do A16B-1210-0801 requer algum ajuste de parâmetro MPG?

O multiplicador de escala do MPG (×1/×10/×100) e a atribuição dos eixos são configurados nos parâmetros do CNC – armazenados na SRAM principal do CNC, não na placa de interface do MPG. Depois de instalar o substituto A16B-1210-0801, os parâmetros MPG existentes serão aplicados automaticamente. Verifique o funcionamento do volante no modo HANDLE em cada eixo antes de retornar à produção.
