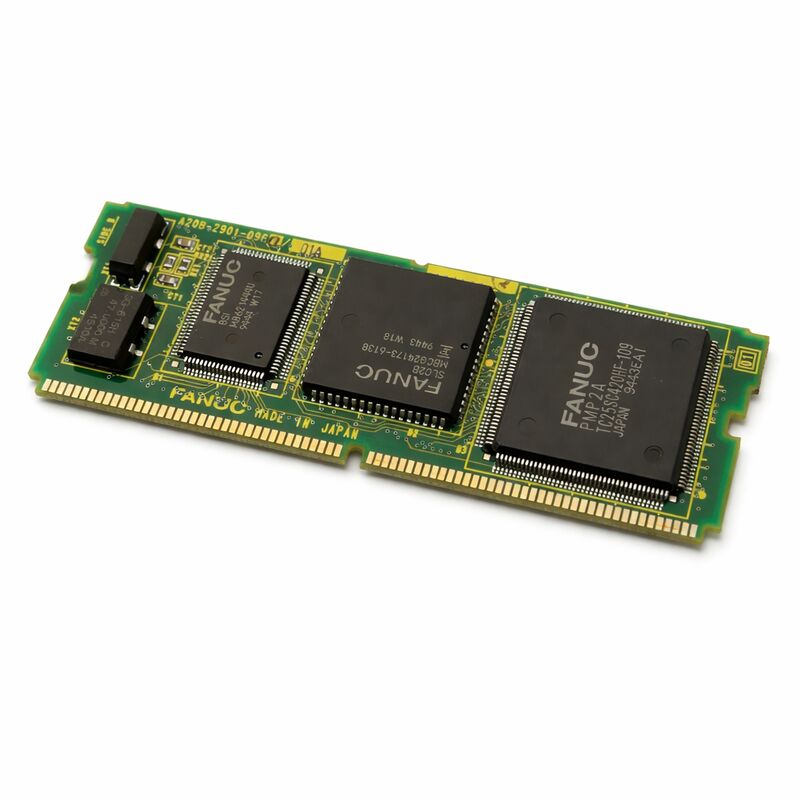

1pcs Fanuc usado placa de PC A20B-2901-0480 testado A20B29010480 A2OB-29O1-O48O

FANUC A20B-2901-0480

Número da parte:A20B-2901-0480

Fabricante:FANUC Corporation (Japão)

Tipo de produto:Módulo de controlo de PCB

Série do quadro:A20B-2901

Aplicação:Controlador CNC e sistema de automação FANUC

Resumo

O A20B-2901-0480 é um módulo de circuito impresso da série A20B-2901 da FANUC, uma família de módulos de placas de circuito impresso utilizados em toda a gama de controladores CNC da FANUC, incluindo memória, controle do sistema, PMC,Servo interface, e funções de expansão para a geração de controladores pré-série i.

A série A20B-2901 serviu as séries 15, 16, 18, 20 da FANUC.e 21 plataformas de controladores como módulos plug-in funcionais que estendiam ou definiam capacidades específicas do controlador através da sua instalação em posições definidas na placa principal do controlador.

A arquitetura modular da série A20B-2901 foi uma das características definidoras do projeto do controlador da FANUC nesta geração.Em vez de produzir controladores de configuração fixa, a FANUC projetou a placa principal do controlador com posições de tomadas para uma série de módulos de funções.

Cada módulo desempenhava uma função definida. O fabricante da máquina selecionava a combinação que correspondeva aos requisitos da máquina.

O resultado foi um controlador que podia ser configurado com precisão para a aplicação, sem funcionalidades redundantes, sem funcionalidades em falta, a partir de uma biblioteca de módulos normalizados.

O A20B-2901-0480 é um membro desta biblioteca.

A sua função específica dentro da arquitetura do controlador torna-o um componente indispensável para as máquinas que foram configuradas com ele.A capacidade específica que forneceu é perdida., e o bom funcionamento da máquina depende da sua restauração.

Principais especificações

A série A20B-2901

A série A20B-2901 é a geração sucessora da série A20B-2900 dentro da família de módulos de controladores modulares da FANUC.

The two series share the same architectural role — plug-in function modules for the pre-i-series CNC controllers — but the A20B-2901 series reflects the hardware generation transition that accompanied the refinement of FANUC's Series 15/16/18/20/21 platforms.

Dentro da família A20B-2901, a gama de funções abrange: módulos de memória SRAM de várias capacidades para armazenamento de programas e parâmetros, módulos DRAM para memória de trabalho,Modulos de controlo PMC com ou sem interfaces de ligação I/O, módulos FROM para armazenamento de software não volátil e módulos de funções dedicados para aplicações específicas.

Cada variante é identificada pelo seu número completo de parte

A posição do A20B-2901-0480 dentro deste intervalo funcional coloca-o no seu papel específico.

A documentação de hardware do controlador enumera qual o módulo que pertence a que tomada da placa e que função presta nessa posição.

Esta documentação é a referência definitiva para compreender o que o -0480 contribui para a configuração do controlador que serve.

Princípios de manutenção dos módulos A20B-2901

A manutenção de um controlador FANUC que utilize módulos da série A20B-2901 segue a mesma abordagem estruturada da manutenção de qualquer controlador industrial modular:

O primeiro princípio é a identificação correta de falhas.

Uma falha no módulo produz alarmes na área funcional que o módulo serve, identificando o código de alarme com precisão e mapeando-o para o módulo responsável por essa função,concentra o esforço de substituição no componente correto.

O segundo princípio é a verificação dos conectores: antes de substituir um módulo, verifique se o conector do módulo está em boas condições e totalmente ligado.Os alarmes intermitentes relacionados com a placa são muitas vezes falhas de conector em vez de falhas de placa.

A recolocação do módulo e a limpeza dos contatos dos conectores resolvem muitas falhas aparentes da placa.

O terceiro princípio é a correspondência exata do número de peças.

A série A20B-2901 contém muitas variantes.Apenas uma correspondência exata do número da peça garante que o módulo de substituição execute a função correta na posição correta.

O quarto princípio é a preparação de dados. Se o módulo armazena dados voláteis – parâmetros, dados de programa, constantes da máquina – deve ser feito um backup completo antes da remoção.O módulo de substituição começa em branco.

A restauração a partir do backup é a única maneira de recuperar os dados sem reentrada manual.

Disponibilidade e cadeia de fornecimento herdada

A série A20B-2901 foi produzida para controladores que agora são considerados legado A FANUC suspendeu a produção original destes módulos na sequência da transição para novas plataformas de controladores.

As máquinas que estes controladores alimentam ainda estão em serviço. Muitas representam uma capacidade produtiva que os seus operadores pretendem manter nos próximos anos.

A cadeia de abastecimento que sustenta estas máquinas ̇ provou a existência de excedentes de equipamento desativado, módulos renovados profissionalmente com novos componentes e testes funcionais,Serviços de reparação e de reparação de componentes ¢ permanecem ativos e acessíveis.

Quando se procure uma peça de substituição A20B-2901-0480, especificar o número completo da peça e, se possível, o sufixo de revisão do hardware.Os sufixos de revisão da placa indicam alterações no layout do PCB ou nos componentes que foram realizadas durante a produção do módulo..

As revisões posteriores são tipicamente compatíveis com os soquetes de revisão anteriores, mas confirmar isso para a aplicação específica evita problemas de compatibilidade inesperados.

Perguntas frequentes

Q1: O controlador gera um alarme que a documentação mapeia para a área de função servida por este módulo. O conector do módulo já foi verificado como bom. Qual é o próximo passo de diagnóstico?

Se o conector for confirmado como bom e o alarme persistir, o passo seguinte mais rigoroso é um teste de substituição do módulo: instalar um módulo conhecido como bom com o mesmo número de peça na mesma tomada,e observe se o alarme acende.

Se o alarme seguir o módulo conhecido como bom até sua tomada, a falha está na área da tomada da placa principal e não no módulo em si.

P2: O módulo A20B-2901-0480 foi substituído após uma falha confirmada. A placa de substituição resolveu o alarme original, mas agora um alarme diferente e relacionado está aparecendo. O que está acontecendo?

Um alarme novo, mas relacionado, após a substituição de um módulo pode indicar que o alarme original foi um sintoma de uma condição subjacente que não foi resolvida.um transiente de alimentação que danificou o módulo original pode continuar a estressar a substituição.

Outra possibilidade é que a revisão de hardware do módulo de substituição tenha uma pequena diferença operacional que expõe uma condição marginal no circuito circundante.

Reveja cuidadosamente a documentação do alarme e verifique se o novo alarme aponta para o próprio módulo ou para um circuito com o qual o módulo interage.

P3: O módulo não apresenta danos físicos visíveis, mas falha intermitentemente.

Falhas intermitentes sem danos visíveis indicam tipicamente um componente que está a funcionar na sua margem.e problemas de integridade das juntas de solda podem produzir um comportamento intermitente.

Uma placa nesta condição provavelmente irá progredir para falha permanente em operação continuada.Se a placa puder ser enviada para um serviço de reparação qualificado para avaliação enquanto a máquina continua com um módulo de substituição, a placa intermitente pode ser reparável em vez de cancelada.

A avaliação antes da eliminação é a abordagem económica.

P4: Como deve o A20B-2901-0480 ser embalado e armazenado para uso sobressalente a longo prazo?

Armazenar em embalagens antiestáticas ¢ a embalagem original de espuma e sacos ou materiais antiestáticos equivalentes.sem ciclo de temperatura.

Revisar anualmente os contatos oxidados com um limpador de contacto seguro para eletrónica.

Se o módulo tiver uma bateria de reserva, verifique e substitua a bateria regularmente para manter o conteúdo armazenado.

P5: Este módulo pode ser utilizado nos controladores da série 16 e da série 18, ou é específico de um deles?

A compatibilidade entre as séries 16 e 18 depende da função específica do módulo e da geração de hardware do controlador.

Alguns módulos A20B-2901 são documentados como compatíveis em várias séries porque sua função storage de memória, por exemplo é genérica o suficiente para atender a ambos.

Outros são específicos de configuração.

O manual de hardware do controlador para cada série e modelo específicos é a fonte autorizada.
