FANUC A20B-2901-0700 | Módulo de Interface de Servo — Interface de Codificador de Pulso, Série 16/18/20/21

Número da Peça: A20B-2901-0700

Fabricante: FANUC Corporation (Japão)

Série do Produto: A20B-2901

Tipo de Produto: Módulo de Interface de Servo (placa filha de encaixe SMD)

Visão Geral

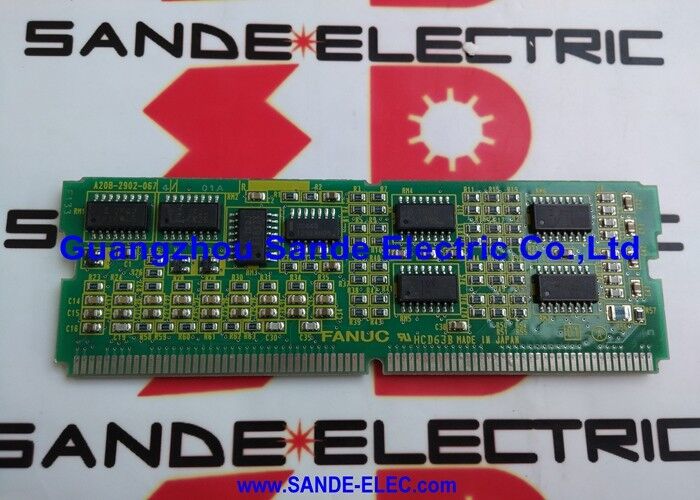

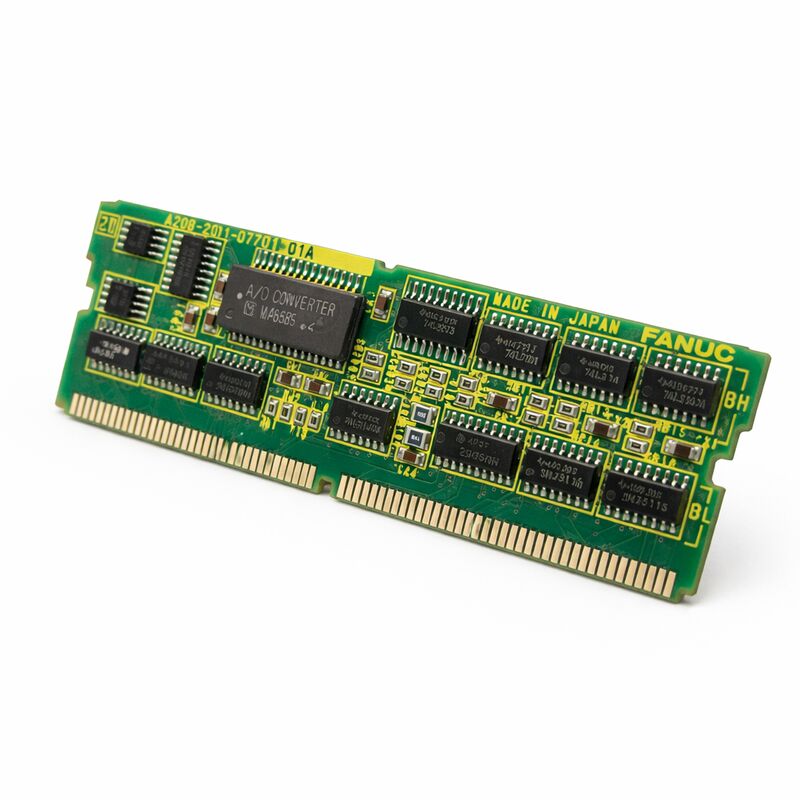

O A20B-2901-0700 é um módulo de interface de servo FANUC — uma placa filha de encaixe SMD (Small Module Device) que fornece a interface do codificador de pulso entre a placa de controle principal do CNC FANUC e os amplificadores de servo.

Na arquitetura de hardware do CNC FANUC das Séries 16, 18, 20 e 21, este módulo se encaixa no soquete SMD designado na placa principal e lida com o processamento crítico do sinal de feedback do servo que torna o controle de eixo em malha fechada possível.

A série A20B-2901 representa uma das famílias de módulos de encaixe estabelecidas da FANUC.

Dentro desta série, a variante 0700 serve à função de interface de servo — especificamente, a interface do codificador de pulso (encoder) que roteia o feedback de posição do motor dos amplificadores de servo de volta para o controle CNC para o fechamento do loop de posição e velocidade.

Os dados de posição que fluem através desta interface são a base da capacidade do CNC de posicionar os eixos com precisão e controlar a velocidade de movimento com precisão.

O A20B-2901-0700 aparece na documentação de hardware FANUC das Séries 16/18/20/21 como o módulo de função de interface de servo (listado como "SERVO I/F" nas tabelas de configuração de hardware da FANUC).

Seu papel é definido e especificado dentro da arquitetura de módulo estruturada da FANUC, onde cada função específica dentro do controle CNC é atribuída a um tipo específico de módulo SMD de encaixe.

Especificações Principais

Interface de Codificador de Pulso — O Caminho de Feedback do Servo

Em uma máquina CNC FANUC, o codificador de pulso (encoder) do motor servo gera pulsos de feedback de posição à medida que o motor gira. Cada incremento de rotação do eixo do motor produz um número definido de pulsos do encoder — tipicamente milhares por revolução para posicionamento de alta resolução.

O CNC usa este feedback para saber onde cada eixo está a qualquer momento.

O A20B-2901-0700 serve como a interface através da qual este feedback do encoder chega à placa principal do CNC.

O módulo recebe sinais do encoder dos módulos amplificadores de servo e os processa na forma exigida pelos circuitos de cálculo de posição do CNC. A interpolação e o cálculo de erro de posição do CNC rodam continuamente, comparando a posição comandada (calculada a partir do caminho programado) com a posição real (derivada do feedback do encoder).

Qualquer diferença — o erro de seguimento — aciona o comando de velocidade para o amplificador de servo para corrigir a posição.

Sem um módulo de interface de servo funcional, o CNC não pode receber feedback de posição confiável.

O resultado são alarmes de servo — o CNC detecta que o feedback foi perdido ou corrompido e para o movimento do eixo para evitar uma condição de descontrole.

Arquitetura de Módulo das Séries 16/18/20/21

Nos sistemas CNC FANUC das Séries 16, 18, 20 e 21, a placa principal da CPU abriga várias posições de soquete SMD para placas filhas de encaixe. Cada módulo fornece funcionalidade específica: RAM (SRAM+DRAM), PMC, FROM (Flash ROM), controle de spindle, módulos de servo e a interface de servo.

A combinação de módulos determina a capacidade de memória do sistema, a contagem de eixos, o tipo de spindle e as capacidades de I/O.

O A20B-2901-0700 ocupa a posição da interface de servo nesses sistemas.

Ele funciona em conjunto com o módulo de servo (que lida com o cálculo de controle de eixo baseado em DSP) para fornecer a cadeia completa de controle de servo desde a posição comandada até a saída do comando de velocidade e de volta do feedback do encoder.

Esta arquitetura significa que o módulo de interface de servo é um componente funcional essencial — não é uma opção, mas um elemento necessário do caminho de controle de servo.

Uma falha do A20B-2901-0700 afeta a operação do servo em todos os eixos interligados através dele.

Orientação de Substituição e Manutenção

O A20B-2901-0700 é um módulo de encaixe SMD — ele é removido levantando-o de seu soquete e substituído pressionando o novo módulo firmemente no soquete.

Precauções ESD são essenciais durante este processo: os circuitos CMOS no módulo são sensíveis à descarga eletrostática, e manuseio incorreto durante a troca do módulo pode danificar tanto o módulo novo quanto o antigo.

A instalação do módulo não requer alterações de parâmetros, pois o próprio módulo de interface de servo não armazena dados específicos da máquina — os parâmetros do servo residem na SRAM no módulo RAM.

Após instalar o A20B-2901-0700 de substituição, o sistema deve ser ligado e os eixos servo devem ser referenciados para verificar o processamento correto do feedback antes de retornar a máquina à produção.

FAQ

Q1: O CNC exibe um alarme de servo em todos os eixos simultaneamente após um evento de energia. Os amplificadores de servo mostram seu estado pronto, mas o movimento do eixo é impossível. O A20B-2901-0700 poderia ser a causa?

Alarmes de servo simultâneos em todos os eixos, com amplificadores de servo confirmados como prontos, apontam para uma falha no caminho comum de feedback do servo — o A20B-2901-0700 é o elemento comum para o processamento do feedback do encoder.

Verifique primeiro o encaixe do módulo em seu soquete — eventos ESD podem causar problemas de contato intermitente. Se o reencaixe não resolver os alarmes, o módulo pode ter falhado e requer substituição.

Q2: A posição do módulo de interface de servo mostra "N/A" na tela de configuração do sistema FANUC. O módulo A20B-2901-0700 está faltando ou falhou?

Um "N/A" na tela de configuração para a posição da interface de servo pode indicar um módulo que não está instalado, um módulo com um problema de contato no soquete SMD, ou um módulo falho que o sistema não consegue ler.

Desligue o sistema e verifique se o A20B-2901-0700 está corretamente instalado em seu soquete designado.

Procure por pinos de soquete dobrados ou danificados e inspecione os contatos da borda do módulo em busca de oxidação ou contaminação.

Q3: Um eixo específico mostra um alarme de servo enquanto todos os outros eixos operam normalmente. O amplificador de servo para esse eixo foi confirmado como funcional. O A20B-2901-0700 ou o módulo de servo é mais provável de estar com defeito?

Uma falha em um único eixo com o amplificador confirmado como bom aponta mais fortemente para o módulo de servo (que lida com o processamento DSP por eixo) em vez do módulo de interface de servo (que é comum a todos os eixos).

Se o módulo de servo não puder ser substituído primeiro, tente reatribuir o eixo afetado a um canal de eixo diferente nos parâmetros do CNC — se a falha se mover com a alteração do parâmetro, é uma falha do lado do controle; se permanecer no eixo físico, é uma falha do lado do amplificador, cabo ou motor.

Q4: Ao substituir o A20B-2901-0700, há algum risco de introduzir uma incompatibilidade de software se o módulo de substituição for de um lote de produção diferente?

O A20B-2901-0700 é um módulo de interface de hardware sem firmware — ele não contém lógica programável que precise corresponder a uma versão específica de software CNC. Módulos de substituição de diferentes lotes de produção são funcionalmente intercambiáveis.

O papel do módulo é puramente de interface de sinal de hardware, e a compatibilidade é determinada pela especificação da interface física, não por qualquer relação de versão de software.

Q5: O A20B-2901-0700 é listado como uma interface de servo para as Séries 16/18/20/21. Isso inclui as variantes FANUC Série 16-A, 16-B e 16-C, ou é específico para uma sub-versão?

A compatibilidade do módulo A20B-2901-0700 entre as sub-variantes das Séries 16/18/20/21 depende do tipo específico da placa principal da CPU e da configuração do soquete SMD para a posição da interface de servo nessa placa. Nem todas as variantes da Série 16 usam a mesma arquitetura de soquete SMD.

Verifique com o manual de hardware para o tipo de controle específico (por exemplo, 16-B, 16-C, 18-C) para confirmar que o A20B-2901-0700 é o módulo correto para a posição da interface de servo nessa configuração de controle específica antes de fazer o pedido.
