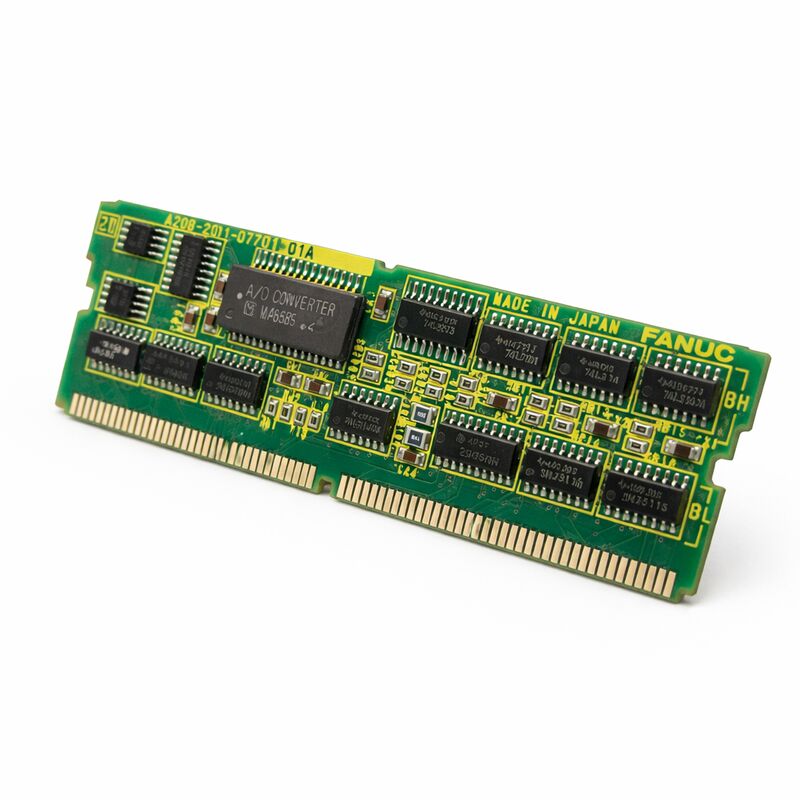

FANUC A20B-2901-0716 usado A20B29010716 A2OB-29O1-O716

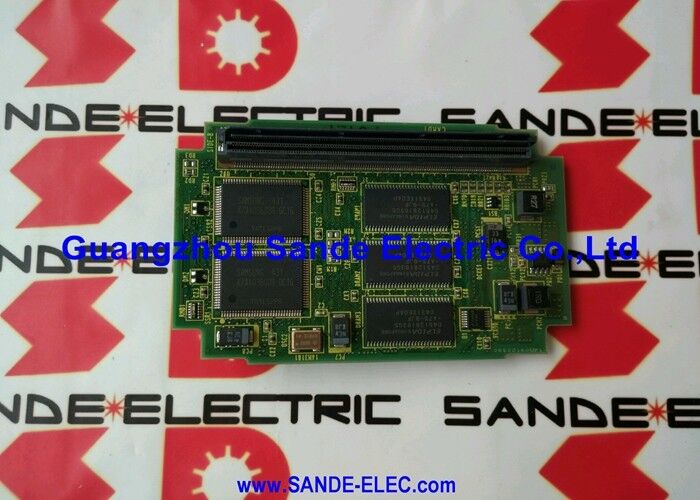

FANUC A20B-2901-0716 ∙ RAM Modulo ∙ 128KB SRAM + 3,5MB DRAM, Série 16/18/20/21 CNC

Número da parte:A20B-2901-0716

Fabricante:FANUC Corporation (Japão)

Série de produtos:A20B-2901

Tipo de produto:Módulo de memória RAM (placa filha SMD plug-in)

Resumo

O A20B-2901-0716 é um módulo de RAM FANUC que combina 128KB de SRAM com bateria com 3,5MB de DRAM, projetado como uma placa filha SMD plug-in para sistemas de controle CNC FANUC Series 16, 18, 20 e 21.

Este módulo instala-se diretamente na placa principal da CPU do comando CNC, expandindo a memória de trabalho do sistema para armazenamento de programas de peças, retenção de parâmetros, lógica de escada PMC,e processamento de dados em tempo de execução.

A série A20B-2901 representa uma das famílias de módulos mais importantes da FANUC, as placas de memória plug-in que determinam a quantidade de armazenamento de programas de peças, memória PMC e dados de trabalho que o CNC pode lidar.

Diferentes combinações de capacidade SRAM e DRAM atendem a diferentes requisitos de aplicação: a SRAM maior fornece mais armazenamento não volátil para programas e parâmetros;maior DRAM fornece mais memória de trabalho para processamento do sistema e dados temporários durante a execução.

O A20B-2901-0716 se situa na especificação de 128KB SRAM / 3.5MB DRAM dentro da faixa A20B-2901 fornecendo a capacidade máxima de DRAM disponível no suporte SRAM de 128KB desta família de módulos.

Isso o torna particularmente adequado para aplicações em que o processamento de dados de alta velocidade é mais importante do que expandir o armazenamento de programas com bateria.

Principais especificações

SRAM versus DRAM

Num sistema CNC FANUC, a SRAM e a DRAM desempenham funções diferentes e complementares.

Quando a máquina está desligada, a bateria de reserva de lítio na placa de controle mantém a tensão para os chips SRAM,mantendo o seu conteúdo intacto.

É aqui que o CNC armazena tudo o que precisa lembrar entre ciclos de energia: programas de peças, deslocamentos de coordenadas de trabalho, deslocamentos de ferramentas, parâmetros e dados PMC (Programmable Machine Controller).

Perda de conteúdo da SRAM através de uma bateria morta, um evento ESD que mata os chips SRAM, ou falha do módulo significa perda de todos os programas armazenados e dados de configuração da máquina.

A DRAM (Dynamic Random Access Memory) requer uma atualização constante de energia para reter seus dados.

O CNC usa a DRAM como memória de trabalho durante a operação, um espaço de raspagem para executar cálculos, executar o motor de interpolação,Processamento de PMC escada lógica, e temporariamente mantendo dados durante a execução do programa.

Mais DRAM permite ao sistema lidar com operações mais complexas e programas maiores em execução.

É atualizado a partir de FROM (Flash ROM) ou SRAM na inicialização.

Módulo no contexto do sistema

O A20B-2901-0716 liga-se à tomada SMD designada na placa principal da CPU CNC da FANUC.

Nos sistemas da série 16/18/20/21, o módulo de RAM é uma das várias placas-filhas plug-in que personalizam as capacidades da placa principal, juntamente com os módulos FROM (para armazenamento de software do sistema),Módulos PMC, módulos de sistema (seleção do tipo de fuso) e servomódulos.

O módulo RAM específico escolhido para uma máquina fazia parte da especificação de controle original do construtor da máquina.

Uma máquina configurada para armazenamento de programas múltiplos complexos ou escadas PMC extensas pode ter sido construída com a variante SRAM de 256 KB (A20B-2901-0711).

Uma máquina que requer a capacidade máxima de DRAM com armazenamento moderado de programas usa o A20B-2901-0716.

Backup da bateria O item crítico de manutenção

A SRAM de 128KB no A20B-2901-0716 depende inteiramente da bateria de reserva de lítio para reter seu conteúdo quando a máquina é desligada.

A bateria está localizada na placa principal da CPU, não no próprio módulo de RAM.Quando a tensão da bateria cai abaixo do limiar, normalmente após 3 a 5 anos de serviço, dependendo das condições, o CNC exibe um alarme de baixa bateria..

Neste ponto, o conteúdo da SRAM pode ainda estar intacto, mas a substituição deve ocorrer prontamente.

Se a bateria falhar completamente e o conteúdo da SRAM for perdido, todos os programas de peças, parâmetros, deslocamentos e dados do PMC devem ser recarregados.Isto pode significar dias de recomposição..

Um programa regular de substituição da bateria, combinado com um backup de parâmetros de rotina para uma unidade USB ou transferência de arquivos através da rede, impede completamente este modo de falha.

Perguntas frequentes

P1: O CNC mostra um alarme do módulo RAM e não inicia. É a culpa do A20B-2901-0716?

Antes de concluir que o módulo falhou, verifique se a bateria de reserva também está em alarme.

Uma bateria morta pode causar corrupção do conteúdo da SRAM que o sistema detecta como um erro de RAM.

Substitua a bateria e verifique se o alarme desaparece após recarregar os parâmetros.

Se o alarme persistir com uma bateria confirmada e sem corrupção dos dados da SRAM, o próprio módulo A20B-2901-0716 requer substituição.

P2: O A20B-2901-0716 (128KB SRAM / 3.5MB DRAM) pode ser substituído por um A20B-2901-0711 (256KB SRAM / 3.5MB DRAM) para aumentar o armazenamento de programas?

Somente se a configuração de hardware e software de controlo suportar o módulo SRAM maior.Os comandos da série 16/18/20/21 definiram tabelas de compatibilidade para os módulos RAM. Nem todas as combinações de módulos são válidas para todas as edições de comando e configurações opcionais..

Verificar a compatibilidade no manual de hardware para o tipo de comando específico antes de instalar um módulo diferente.

A instalação de um módulo incompatível pode causar falhas de inicialização ou erros de mapeamento de memória.

P3: Ao substituir o A20B-2901-0716, todos os programas e parâmetros precisam ser reinseridos?

Sim, a SRAM no módulo de substituição está em branco da fábrica. Todos os programas, parâmetros, deslocamentos de ferramentas, deslocamentos de trabalho e dados do PMC devem ser recarregados.É por isso que manter um backup atual é essencial antes de qualquer substituição do módulo de memória.

A maioria dos controles de programa de suporte e saída de parâmetros da série 16/18/20/21 do FANUC para uma unidade USB ou através da interface Ethernet/RS232 ¢ usá-los para criar um backup antes de o módulo ser alterado.

Q4: O CNC exibe um erro de memória em uma área de dados PMC, mas não em outras.

As falhas parciais, quando uma região específica da SRAM apresenta erros enquanto outras permanecem intactas, podem ocorrer em módulos SRAM envelhecidos.Os chips SRAM individuais dentro do módulo podem falhar enquanto outros permanecem operacionais.

Se o erro estiver consistentemente associado à mesma área de dados e persistir após a recarga do parâmetro, é provável uma falha no nível do chip SRAM.

O módulo deve ser substituído e o sistema completo recarregado a partir de um backup.

Q5: Como posso identificar qual módulo de RAM está instalado no CNC para confirmar que preciso do A20B-2901-0716?

O rótulo do módulo instalado é legível com o comando desligado e a placa principal da CPU acessada.

O número de peça A20B-2901 é impresso no rótulo do módulo.O ecrã de configuração do sistema FANUC normalmente acessível a partir dos ecrãs de manutenção do sistema mostra a configuração do módulo de memória instalado.

Se nenhum dos dois for acessível, a documentação de construção original da máquina (manual de manutenção do construtor da máquina ou lista de peças sobressalentes) especifica o tipo de módulo original.
