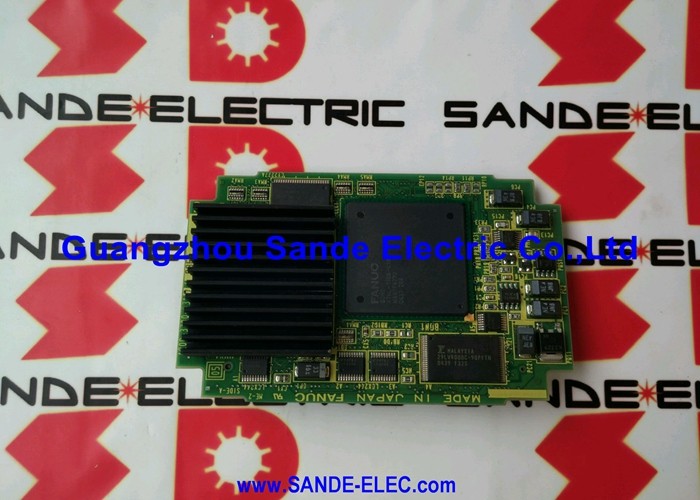

Módulo de memória FANUC A20B-2901-0765 A20B29010765 A2OB-29O1-O765

A20B-2901-0765 | Módulo de memória e fuso FANUC Série 21 — 0K SRAM / FROM / Interface de fuso serial / Plug-in FS-21

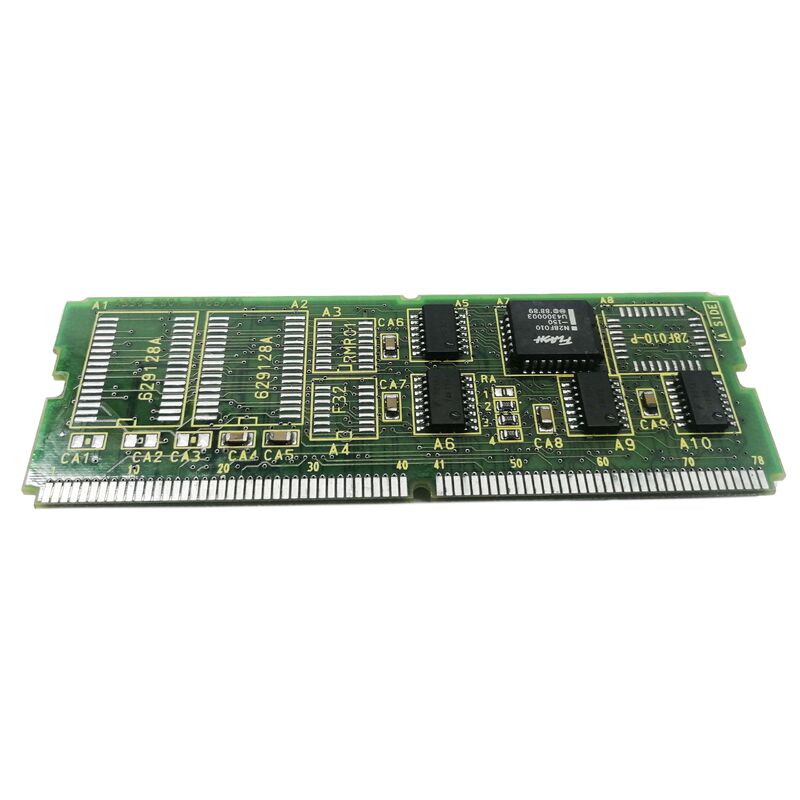

O módulo de memória e fuso na arquitetura da série 21

Na arquitetura de hardware CNC FANUC Série 20/21, a unidade CPU principal acomoda um conjunto de módulos plug-in que definem as capacidades específicas do sistema. Esses módulos se encaixam em posições definidas na placa da CPU, cada um adicionando uma combinação específica de recursos de memória e funções de interface.

O A20B-2901-0765 é oMódulo de Memória e Fuso— combinando duas funções em um plug-in:

DE (ROM Flash):A parte Flash ROM armazena o software do sistema CNC – o firmware operacional que define as capacidades do código G do CNC, funções de exibição, coordenação servo e todos os recursos do CNC. O FROM retém seu conteúdo sem energia (não volátil), portanto o software CNC permanece intacto quando a máquina é desligada.

Interface do eixo serial:A parte do fuso serial fornece a interface de comunicação digital entre a CPU principal do CNC e o acionamento do fuso da máquina. A interface serial transporta comandos de velocidade do fuso, dados de feedback e sinais de status entre o CNC e o amplificador do fuso através de um link serial dedicado.

Especificações principais

0K SRAM – Sem RAM com bateria integrada

A designação “0K SRAM” significa que este módulo não inclui nenhuma SRAM alimentada por bateria. No CNC Série 20/21, a SRAM é usada para armazenamento de parâmetros CNC e retenção de programa. Os sistemas que usam o A20B-2901-0765 obtêm sua SRAM de um módulo de RAM separado - como os módulos de RAM da classe A20B-2901-0711 - em vez de combiná-los neste plug-in.

O A20B-2901-0765 é comparado dentro de sua família de módulos:

O 0765 é a variante de fuso serial com zero SRAM – compatível com as configurações da Série 21 que fornecem SRAM em outros lugares e usam unidades de fuso serial.

Cenários de aplicação

Substituição CNC Série 21:Um sistema CNC FANUC FS-21 requer uma memória de substituição e um módulo de fuso. A máquina instalada usa unidades de fuso serial digital. O A20B-2901-0765 (variante de fuso serial) é o substituto correto - não a versão analógica (0764).

Falha na interface do fuso serial:Um CNC Série 21 desenvolve um alarme de comunicação do fuso com acionamento e motor do fuso confirmados como intactos. O A20B-2901-0765 é identificado como o módulo com falha. A substituição restaura a comunicação serial do fuso.

Perguntas frequentes

Q1: O A20B-2901-0765 requer um módulo de RAM separado no sistema Série 21?

Sim. Como o A20B-2901-0765 possui 0K SRAM, os parâmetros do CNC e os programas armazenados são mantidos em um módulo de RAM separado (como módulos da classe A20B-2901-0711) instalado em um slot diferente na CPU principal da Série 21. O módulo de memória e fuso e o módulo RAM trabalham juntos – nenhum deles sozinho fornece o recurso de memória completo que o CNC precisa.

Q2: O A20B-2901-0765 pode substituir o A20B-2901-0764 (variante de fuso analógico) no mesmo sistema?

Somente se o acionamento do fuso da máquina for alterado simultaneamente para um tipo de interface serial. As interfaces do fuso analógico e serial são fundamentalmente diferentes – instalar um módulo de fuso serial (0765) quando o amplificador do fuso espera um comando de tensão analógica resultará na ausência de controle do fuso. A variante do fuso (série ou analógica) deve corresponder ao acionamento do fuso instalado.

Q3: O FROM em A20B-2901-0765 contém o software CNC ou precisa ser programado após a instalação?

Em operação normal, o FROM deste módulo vem pré-programado com o software do sistema CNC da instalação original. Um módulo de substituição proveniente da mesma geração de CNC conterá software compatível. Um FROM em branco ou incompatível requer o recarregamento do software CNC a partir de um disco de instalação original da FANUC ou de um arquivo de backup — normalmente exigindo acesso ao suporte técnico da FANUC.

Q4: Quais precauções ESD se aplicam ao A20B-2901-0765?

Manuseie com uma pulseira antiestática aterrada. Armazenar em embalagem antiestática original ou equivalente. A construção SMD deste módulo torna seus CIs sensíveis a descargas eletrostáticas. Evite o contato com as superfícies dos componentes. Desligue completamente o CNC antes de acessar a unidade CPU para remover ou instalar módulos.
