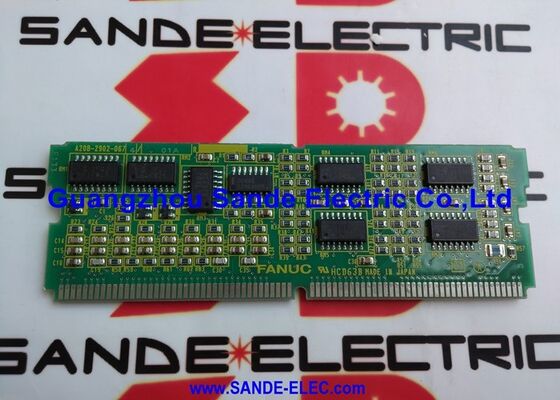

FANUC A20B-2901-0810 Módulo de PCB SERVO AMP DRIVER A2OB-29O1-O81O

FANUC A20B-2901-0810 | Placa de Circuito Impresso de Módulo de Controle CNC — Série A20B-2901, Módulo SMD Plug-in para Sistemas CNC FANUC, Peça de Reposição Industrial, Origem Japão

Visão Geral

O FANUC A20B-2901-0810 pertence a uma das famílias mais variadas em termos de funcionalidade no catálogo de peças de reposição da FANUC — a série de módulos plug-in A20B-2901.

Compreender este produto requer a compreensão de por que a arquitetura do controlador CNC da FANUC depende tanto de módulos plug-in em vez de integrar todas as funções em uma única placa grande.

A abordagem modular da FANUC — colocando diferentes capacidades funcionais em placas SMD plug-in separadas que se instalam na placa-mãe principal da CPU — oferece várias vantagens práticas que são enormemente importantes na indústria de máquinas-ferramenta CNC.

Primeiro, diferentes configurações de máquina exigem diferentes capacidades: um torno de 2 eixos precisa de uma alocação de memória e interface de spindle muito diferentes em comparação com um centro de usinagem de 5 eixos, mas ambos usam a mesma família de placa-mãe principal da CPU.

Ao trocar os módulos plug-in instalados, uma única variante de placa-mãe principal da CPU pode suportar uma ampla gama de configurações de máquina. Segundo, quando uma função específica falha, apenas o módulo responsável precisa ser substituído — não a placa-mãe inteira.

Terceiro, a expansão de capacidade (adicionar uma interface de spindle serial a uma máquina que originalmente tinha uma interface analógica, por exemplo) pode ser realizada trocando um único módulo plug-in em vez de substituir a placa principal inteira.

A família de módulos A20B-2901 abrange: módulos de RAM (combinações SRAM + DRAM em várias capacidades para a geração Série 20/21), módulos FROM (armazenamento flash não volátil), módulos de controle de servo, módulos de interface de servo, módulos de controle de spindle (tipos analógico e serial), módulos PMC e módulos de controle de CRT.

O A20B-2901-0810 ocupa uma posição específica dentro dessa faixa funcional, fornecendo sua função de controle designada como uma adição plug-in ao hardware base da placa-mãe principal da CPU.

Especificações Principais

A Arquitetura do Módulo A20B-2901 — Por Que Importa para a Manutenção

Em um ambiente de produção de máquinas-ferramenta, a compreensão da arquitetura de módulos plug-in de um CNC FANUC afeta diretamente a rapidez com que uma falha pode ser isolada e resolvida.

A placa-mãe principal da CPU e seus módulos plug-in formam um sistema rigidamente integrado — quando ocorre uma falha, a questão de qual componente falhou determina se o reparo é uma troca rápida de módulo ou uma substituição completa da placa-mãe.

O sistema de diagnóstico da FANUC ajuda a reduzir isso. Quando o CNC é ligado, o processador executa uma sequência de autoteste que verifica a função de cada módulo instalado.

O resultado deste teste é relatado através do array de LEDs na face da placa-mãe principal da CPU e através de códigos de alarme no display do painel do operador.

Um código de alarme na sequência de inicialização do sistema — antes mesmo que o CNC atinja seu estado normal de operação — geralmente indica uma falha em nível de módulo que pode ser isolada a uma posição de soquete específica na placa principal.

Falhas em nível de módulo visíveis desta forma incluem: erros de paridade de memória (indicando um módulo SRAM ou DRAM com defeito), erros de checksum FROM (indicando ROM flash corrompida ou com defeito), falhas no módulo servo (indicando um módulo de controle de servo com defeito que impede a inicialização do sistema servo) e falhas no módulo de spindle (impedindo o estabelecimento da comunicação serial do spindle). O código de falha específico e a posição do soquete do módulo defeituoso juntos fornecem ao engenheiro de manutenção um alvo preciso para substituição.

Manuseio e Precauções ESD para Módulos SMD

O A20B-2901-0810, como todos os módulos SMD plug-in da FANUC, contém circuitos integrados CMOS que são sensíveis à descarga eletrostática.

O manuseio inadequado desses módulos — mesmo um breve contato com uma superfície carregada — pode causar danos ESD imediatos ou latentes que encurtam a vida operacional do módulo ou causam falhas intermitentes que são extremamente difíceis de diagnosticar.

Cada etapa de manuseio requer atenção à proteção ESD: o módulo deve ser armazenado em sua embalagem antiestática original até o momento da instalação; o engenheiro deve usar uma pulseira aterrada e trabalhar em um tapete seguro para ESD; o módulo só deve ser tocado em sua borda, longe de quaisquer superfícies de componentes; o módulo deve ser inserido suave e uniformemente em seu soquete, evitando qualquer movimento de balanço que possa estressar os pinos do conector; e a máquina deve ser completamente desligada antes de qualquer inserção ou remoção de módulo.

Módulos SRAM com backup de bateria — aqueles dentro da família A20B-2901 que contêm RAM estática com backup de bateria — carregam um requisito de instalação adicional: se o módulo contiver dados que devem ser preservados (parâmetros da máquina, programas de peças, ladder PMC), o módulo deve ser manuseado com a máquina ligada durante a transferência para garantir que a SRAM mantenha seu backup de bateria durante todo o processo.

Desligar a máquina antes de remover um módulo SRAM com backup de bateria faz com que os dados dependam inteiramente da bateria, que pode não fornecer retenção total se a bateria já estiver parcialmente descarregada.

FAQ

Q1: Como o A20B-2901-0810 é confirmado como a causa de um alarme CNC específico, em vez da placa principal?

Comece com o código de alarme e os estados dos LEDs na placa-mãe principal da CPU no momento em que o alarme aparece. Alarmes específicos de módulo na geração FANUC Série 16/18/20/21 geralmente aparecem durante a sequência de inicialização do CNC como alarmes de sistema (série 900) que identificam qual subsistema falhou.

O array de LEDs na face da placa principal fornece uma indicação visual de qual bloco funcional está em falha. Cruzar o código de alarme com o manual de manutenção do controlador identifica qual módulo plug-in está implicado.

Uma confirmação definitiva é substituir o módulo suspeito por uma unidade comprovadamente boa e observar se o alarme desaparece.

Q2: Módulos A20B-2901 de diferentes gerações de CNC FANUC podem ser intercambiáveis?

Não. Módulos dentro da família A20B-2901 são específicos para a geração de CNC e a variante de placa-mãe para a qual foram projetados.

O tipo de conector, as dimensões físicas do módulo e o protocolo de sinal no conector diferem entre as gerações.

Um módulo de um sistema Série 20 não pode ser instalado em um sistema Série 16, e um módulo de um sistema Série 16A pode não ser compatível com um sistema Série 16C, mesmo que o conector físico pareça semelhante.

Sempre confirme a compatibilidade do módulo com a placa-mãe específica e a versão do software CNC antes de comprar ou instalar um substituto.

Q3: O módulo está instalado, mas o CNC continua exibindo um alarme do tipo módulo. O que deve ser verificado?

Primeiro, verifique se o módulo está totalmente e corretamente encaixado — um módulo incompletamente encaixado produz o mesmo alarme que um módulo com defeito. Remova e reinsira o módulo com pressão firme e uniforme, confirmando que o conector está totalmente engatado.

Segundo, inspecione o soquete na placa principal em busca de contatos dobrados ou contaminados.

Terceiro, se um módulo SRAM com backup de bateria estiver envolvido, verifique a tensão da bateria da SRAM — uma bateria descarregada pode permitir que o módulo opere, mas gerar um alarme de bateria fraca que se apresenta como uma falha de módulo.

Quarto, verifique a compatibilidade do software do sistema — um módulo com uma versão de software incompatível com o software do sistema CNC instalado pode gerar alarmes de incompatibilidade de versão na inicialização.

Q4: Os parâmetros do CNC devem ser salvos antes de substituir um módulo A20B-2901?

Isso depende de qual tipo de módulo está sendo substituído.

Se estiver substituindo um módulo SRAM com backup de bateria, todos os dados armazenados nessa SRAM — parâmetros da máquina, programas de peças, dados PMC, offsets de trabalho — devem ser salvos antes da remoção, pois a substituição por um módulo novo significa começar com memória em branco.

Se estiver substituindo um módulo FROM (flash não volátil), o software do sistema e os dados de registro de opções são perdidos e devem ser recarregados.

Se estiver substituindo um módulo de controle de servo ou módulo de spindle que não contém dados do usuário, nenhum backup é necessário antes da substituição.

Confirme o tipo de módulo e sua função de armazenamento de dados antes de prosseguir.

Q5: É possível reparar o A20B-2901-0810 em nível de componente em vez de substituí-lo?

O reparo em nível de componente é tecnicamente viável para centros de reparo FANUC experientes com ferramentas de retrabalho SMD e equipamentos de teste apropriados — o módulo é uma placa SMT com ICs e componentes discretos substituíveis.

A viabilidade prática depende do modo de falha específico.

ICs de memória com defeito (se o módulo contiver memória), juntas de solda rachadas devido a ciclos térmicos e circuitos de proteção de entrada danificados por ESD são todos reparáveis em nível de componente.

ICs de processador ou arrays de portas com defeito que não estão mais disponíveis como componentes individuais não são praticamente reparáveis.

Para módulos A20B-2901, um módulo de substituição testado do mercado de excedentes é frequentemente mais econômico do que o reparo em nível de componente, especialmente quando os custos de tempo de inatividade da máquina são considerados.
