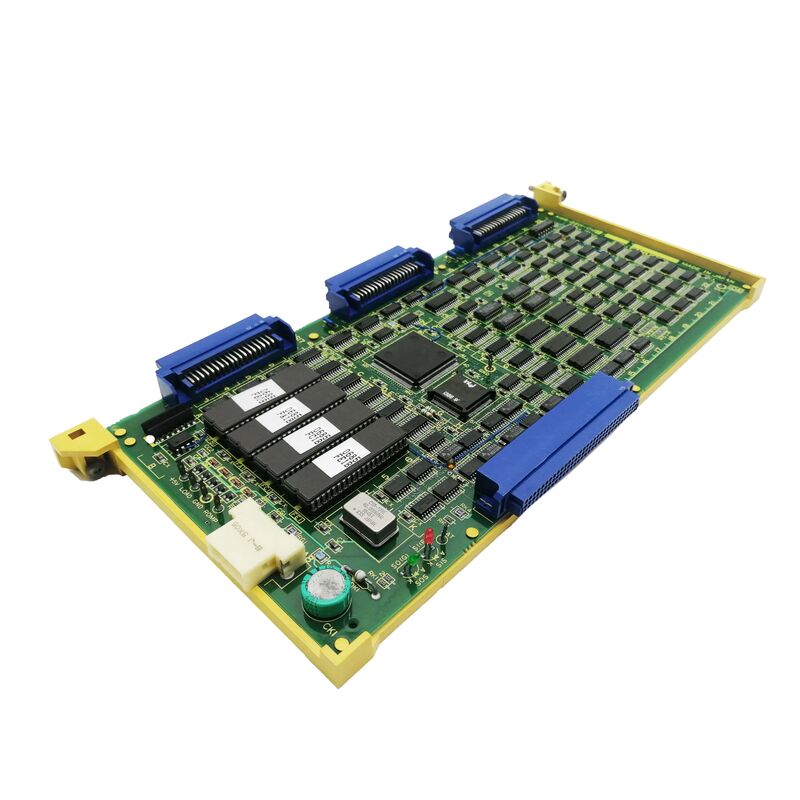

Placa A16B-1211-0900 Fanuc PCB A16B12110900 AI6B-I2II-O9OO

A16B-1211-0900 | Placa adaptadora FANUC PMC-M MDI/CRT A2 — Série 00C CNC/1 de 2 Conjunto de placa A02B-0086-C052

Adaptador PMC-M CRT/MDI — Conectando a interface do operador

A A16B-1211-0900 é a placa adaptadora que conecta o hardware da interface do operador do CNC Série 00C - o display CRT e o teclado MDI - ao sistema eletrônico PMC-M (Controlador de Máquina Programável, Modelo M). Na arquitetura CNC Série 00C da FANUC, o PMC-M funciona como controlador de sequência da máquina. A placa adaptadora A16B-1211-0900 fornece a camada de interface física e elétrica entre:

Tela CRT:O monitor CRT mostrando a exibição do programa do CNC, telas de parâmetros, mensagens de alarme e informações de diagnóstico. A placa adaptadora traduz os dados de exibição do PMC-M nos sinais de vídeo que acionam o CRT.

Teclado MDI:O teclado de entrada manual de dados usado para entrada do programa do operador, edição de parâmetros e comandos do modo manual. A placa adaptadora verifica a matriz de teclas MDI, decodifica os pressionamentos de teclas e os comunica ao PMC-M para processamento. Sem o A16B-1211-0900, nem o display CRT nem o teclado MDI podem funcionar – o operador perde todo o feedback visual e capacidade de entrada manual.

Principais informações do produto

Série 00C — A Plataforma CNC

O "#00C" na descrição identifica a Série 00C da FANUC como a plataforma CNC compatível. A Série 00 é uma geração CNC da FANUC concebida para máquinas-ferramentas que requerem um controlo CNC compacto e integrado — a designação 00C identifica a geração específica dentro da série 00. A interface do operador da Série 00C, usando a placa adaptadora A16B-1211-0900 para conexão CRT/MDI, é típica da arquitetura de hardware CNC desta época - placas adaptadoras discretas conectando a eletrônica de controle digital do CNC com o hardware de interface analógica e de teclado do operador.

Cenários de aplicação

Falha no display do CNC Série 00C:O display CRT de um CNC da série 00C da FANUC não mostra nenhuma imagem ou o display está corrompido enquanto o CNC continua operando. A placa adaptadora A16B-1211-0900 é identificada como a falha. A substituição restaura a função do monitor CRT.

Teclado MDI não responde:O teclado MDI do CNC Série 00C para de responder — os pressionamentos de teclas não são registrados. O circuito de varredura do teclado do A16B-1211-0900 é a falha identificada. A substituição restaura a entrada MDI.

Perguntas frequentes

Q1: Qual é a placa complementar (placa 2) para o conjunto A02B-0086-C052?

O conjunto A02B-0086-C052 contém A16B-1211-0900 como placa 1. A segunda placa do conjunto é identificada na documentação completa do conjunto ou na lista de hardware da unidade específica. Ao diagnosticar uma falha, teste ambas as placas de forma independente, se possível, para confirmar qual placa falhou antes de fazer o pedido.

P2: Qual é a designação "A2" em "PMC-M MDI/CRT ADAPTER A2"?

"A2" identifica o tipo e a versão de hardware do adaptador na família de adaptadores de interface de operação PMC-M. Tipo A é a configuração padrão do adaptador; a versão 2 (A2) indica uma revisão de hardware específica ou nível de capacidade dentro deste tipo. Isso o distingue do Tipo A versão 1 ou de qualquer variante do Tipo B que possa existir para diferentes configurações do PMC-M.

P3: O A16B-1211-0900 é específico da Série 00C ou serve outras gerações de CNC da FANUC?

O "#00C" na descrição identifica explicitamente a compatibilidade da Série 00C. A Série 00C utiliza a arquitetura do controlador PMC-M. Se esta placa adaptadora atende a outros sistemas CNC equipados com PMC-M depende da compatibilidade do conjunto A02B-0086-C052 em diferentes modelos CNC. Confirme na documentação de hardware FANUC aplicável.

Q4: A substituição do A16B-1211-0900 afeta algum dado do CNC?

Não. Os parâmetros e programas do CNC residem nos módulos de memória principais do CNC. A placa adaptadora CRT/MDI não contém dados CNC armazenados — é uma placa de interface de hardware. A substituição do A16B-1211-0900 não afeta nenhum dado de usinagem armazenado.
