FANUC A20B-2901-0851 | Módulo de Controle Servo — Drive Servo Série 6088, Descontinuado

Número da Peça: A20B-2901-0851

Fabricante: FANUC Corporation (Japão)

Tipo de Produto: Placa de Circuito Impresso de Módulo de Controle Servo

Série da Placa: A20B-2901

Aplicação: Drive Servo FANUC Série 6088

Status de Produção: Descontinuado pelo Fabricante

Visão Geral

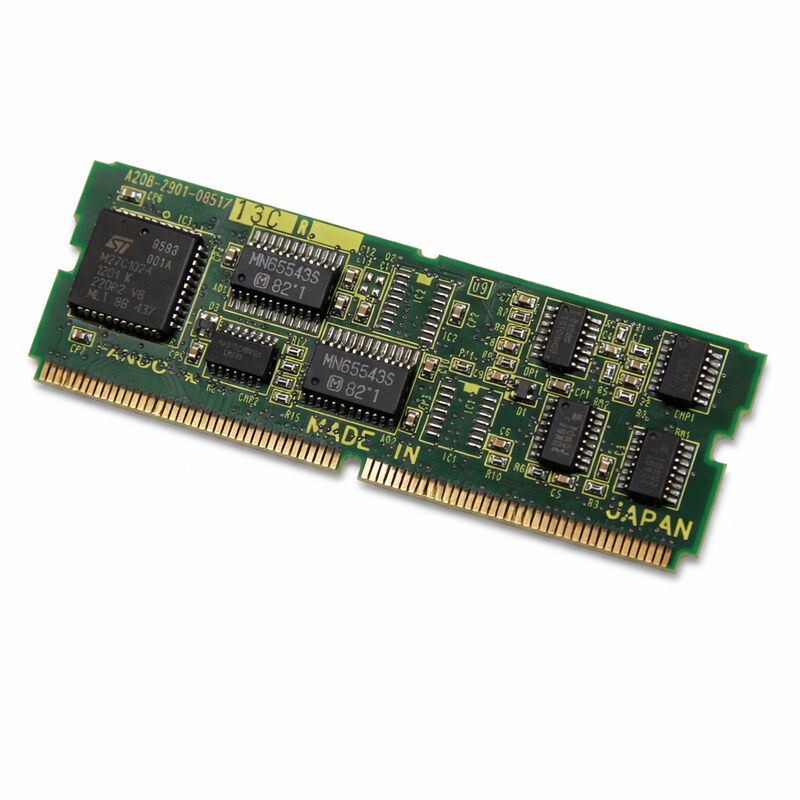

O A20B-2901-0851 é uma placa de circuito impresso de módulo de controle servo da série A20B-2901 da FANUC, projetada para uso no sistema de drive servo da série 6088 da FANUC. É a placa eletrônica de controle que governa como o drive servo interpreta os comandos de posição e velocidade do CNC, processa o feedback do encoder do motor e gera os sinais de saída modulados por largura de pulso que determinam como o estágio de potência do drive energiza o motor servo.

Módulos de controle servo deste tipo são placas de comando periféricas plug-in.

Eles se conectam à seção de interface servo do CNC e formam o elo direto entre os cálculos de movimento do CNC e o hardware físico do drive.

Todo comando de posição do eixo — cada incremento de deslocamento da mesa, cada grau de rotação do fuso, cada passo da trajetória da ferramenta — passa por esta placa antes de chegar ao motor.

A série 6088 foi uma plataforma de drive servo FANUC bem estabelecida, instalada em uma ampla gama de configurações de máquinas-ferramenta durante sua era de produção.

Muitas máquinas construídas neste sistema de drive permanecem em serviço de produção.

O A20B-2901-0851 foi descontinuado pelo fabricante. Novas unidades não são mais produzidas. O fornecimento de substituição vem de estoque excedente testado e placas profissionalmente recondicionadas.

Especificações Principais

O Papel do Módulo de Controle Servo na Arquitetura do Drive

Um sistema de drive servo separa sua função em duas seções distintas. A seção de potência lida com a comutação de alta corrente que realmente energiza os enrolamentos do motor.

A seção de controle — onde esta placa reside — lida com toda a inteligência: recepção de comandos, processamento de feedback, cálculo de erro e modulação de saída.

O A20B-2901-0851 fica na seção de controle do drive da série 6088.

Ele recebe comandos de velocidade ou posição do CNC através de uma interface serial ou digital definida.

Ele lê simultaneamente o sinal de feedback do encoder do motor servo, que relata a posição e velocidade reais do eixo do motor em tempo real.

A placa calcula continuamente a diferença entre o estado comandado e o estado real, e ajusta a saída do drive para fechar essa lacuna.

Este cálculo em malha fechada acontece milhares de vezes por segundo.

A velocidade e a precisão do loop determinam diretamente a precisão de posicionamento e a resposta dinâmica do sistema servo.

Uma placa de controle degradada ou defeituosa introduz erros neste loop — o servo não consegue mais seguir corretamente seu comando, produzindo erros de posição, instabilidade de velocidade ou alarmes diretos que param o eixo.

Contexto do Drive Série 6088

O sistema de drive servo FANUC série 6088 utilizava uma arquitetura de placas modulares que correspondia à filosofia de design da FANUC de sua época. Placas individuais dentro do drive eram substituíveis em campo, permitindo manutenção direcionada em vez de substituição completa do drive para cada falha.

O A20B-2901-0851 era o módulo de controle servo plug-in dentro desta arquitetura — sua substituição restaurava a função de controle do drive sem exigir a substituição do hardware de potência.

Esta placa se conecta à placa de controle principal do CNC através do backplane do controlador ou arranjo de conectores diretos.

A série específica de CNC compatível com o sistema servo 6088 inclui os controladores FANUC atuais durante o período de produção do drive.

Manuseio de Estoque de Substituição Descontinuado

Como o A20B-2901-0851 não é mais fabricado, a estratégia de aquisição é importante. Unidades excedentes testadas retiradas de máquinas desativadas carregam históricos conhecidos e podem ser avaliadas em relação ao seu ambiente operacional anterior.

Unidades profissionalmente recondicionadas foram inspecionadas, tiveram componentes consumíveis substituídos e foram verificadas sob energia antes do envio.

Ao adquirir uma placa de controle servo descontinuada, solicite documentação do procedimento de teste usado para verificar a placa.

Uma placa verificada contra sinais conhecidos de um drive compatível fornece significativamente mais segurança do que uma descrita apenas como "testada".

As configurações de parâmetros da placa substituída devem ser registradas antes da remoção — alguns ajustes de parâmetros servo são específicos para o motor acoplado ao drive e devem ser transferidos ou restaurados após a troca da placa.

FAQ

Q1: O eixo exibe um alarme servo e não se move. Outros eixos funcionam normalmente. O A20B-2901-0851 é a causa provável?

Um alarme servo em um único eixo enquanto outros operam normalmente restringe a falha aos componentes específicos desse eixo — a placa servo, o motor, o encoder, o módulo de potência para esse eixo ou as conexões do cabo. Comece verificando o sinal de feedback do encoder e a continuidade do cabo.

Um sinal de encoder limpo com um alarme servo que aponta para a seção de controle (alarme de drive pronto, erro de comunicação) torna a placa de controle o principal suspeito.

Troque ou substitua a placa como o próximo passo de diagnóstico.

Q2: Após instalar um A20B-2901-0851 de substituição, o eixo se move, mas os erros de posição são maiores do que antes. O que deve ser verificado?

Erros de posição após a substituição da placa de controle apontam para as configurações de parâmetros servo. Os ganhos do loop servo — ganho de posição, ganho de velocidade, termo integral — podem precisar ser restaurados das configurações da placa original.

Se os parâmetros originais não foram registrados, consulte a documentação do fabricante da máquina para os valores corretos para esta combinação de motor e drive.

Configurações de ganho que não correspondem ao sistema mecânico produzem resposta lenta ou oscilação.

Q3: A placa foi encontrada com um componente rachado devido a um impacto físico. Ela pode ser reparada ou precisa de substituição completa?

Um componente discreto rachado — um resistor, capacitor ou diodo — pode frequentemente ser substituído no nível do componente por um técnico com o equipamento correto.

Um CI rachado ou fisicamente danificado, especialmente um driver de gate ou processador FANUC personalizado, geralmente não é reparável porque a peça não está disponível independentemente.

Avalie o dano específico antes de optar por reparo de componente versus substituição da placa.

Q4: O A20B-2901-0851 pode ser limpo se tiver contaminação por refrigerante?

Contaminação superficial leve por névoa de refrigerante pode ser tratada com limpador de contato seguro para eletrônicos, com a placa desligada.

Contaminação mais pesada — onde o refrigerante se acumulou em áreas de conectores ou entre os pinos dos CIs — requer limpeza e inspeção mais completas para danos por corrosão nas trilhas da PCB.

Após a limpeza, inspecione sob ampliação antes de reinstalar.

Uma placa que foi imersa em refrigerante ou tem corrosão visível nas trilhas provavelmente não será recuperada de forma confiável apenas com a limpeza.

Q5: É necessário fazer backup de algum dado antes de substituir este módulo de controle servo?

O próprio módulo de controle servo normalmente não armazena dados de parâmetros — estes são mantidos nos módulos de memória do CNC.

No entanto, antes de qualquer substituição de placa, faça um backup completo dos dados do CNC, incluindo todos os parâmetros.

Os parâmetros servo — especificamente aqueles que combinam o drive com o motor — devem corresponder após a substituição.

Confirme se o backup de parâmetros está completo e legível antes de iniciar o trabalho de substituição física.
