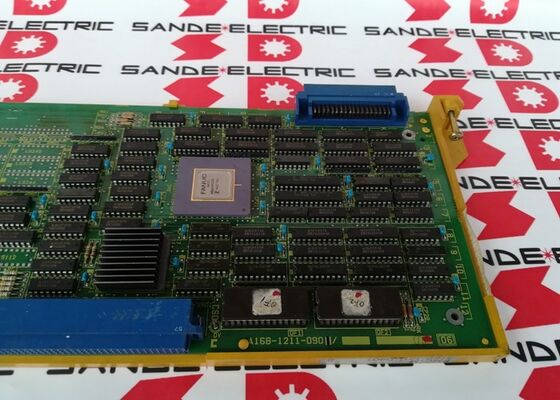

Placa A16B-1211-0901 Fanuc PCB A16B12110901 AI6B-I2II-O9OI

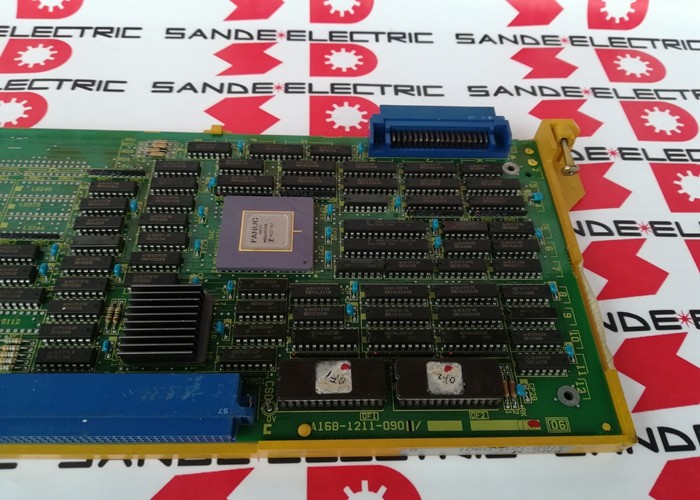

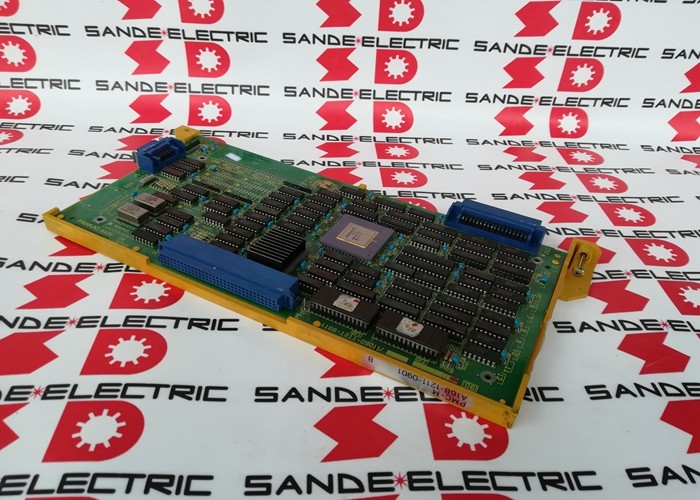

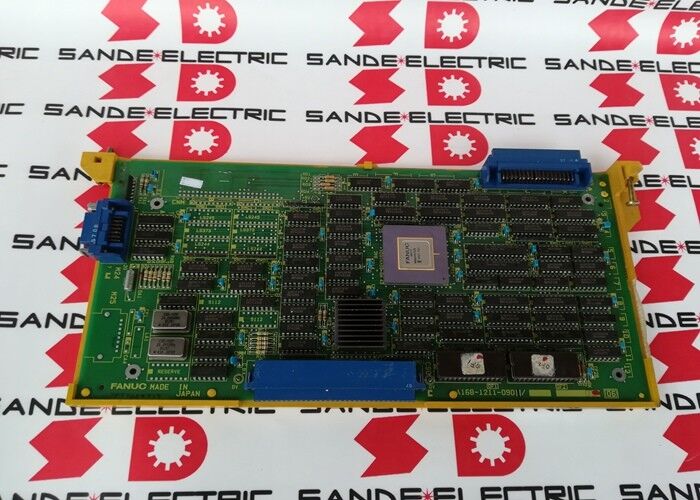

A16B-1211-0901 | Placa ROM FANUC PMC-M - Série 0-B / 0-C / 0-D / 0-F / EPROM de escada PLC estendida / Largura meia ou total

PMC-M vs PMC-L – Por que esta placa é importante

A DNC Electronics explica a principal distinção: "Esta placa é uma escada PLC estendida (controlador de máquina programável) que é carregada na placa contendo muito mais EPROMs do que o PMC-L mais barato no cartão de memória pode oferecer."

Na arquitetura CNC Série 0-C da FANUC, os programas ladder PMC (Controlador de Máquina Programável) vêm em dois níveis:

PMC-L (luz PMC):Um programa ladder compacto armazenado no cartão de memória CNC padrão. Limitado na contagem de etapas do programa — adequado para máquinas com lógica de sequência relativamente simples.

PMC-M (médio PMC):Um programa ladder estendido armazenado na placa ROM dedicada A16B-1211-0901 - fisicamente mais capacidade EPROM do que a abordagem do cartão de memória. DNC confirma: "Essas placas são normalmente instaladas em instalações mais complicadas de máquinas-ferramenta 0-C, 0-D, 0-F, permitindo funções de escada PLC 0-C PMC-M ROM além do padrão PMC-L."

A implicação é direta: o A16B-1211-0901 atende máquinas mais complexas — aquelas com painéis de operação maiores, mais pontos de E/S de máquina, mais sequências de troca de ferramentas, mais funções auxiliares de máquina — onde a contagem de passos do PMC-L é insuficiente.

Especificações principais

ROM e RAM PMC-M — O sistema PMC-M completo

Fanuc-controller.com confirma para o A16B-1211-0910 adjacente (placa RAM PMC-M): "Fornece memória RAM estendida para execução de lógica ladder PMC, controle de sequência de máquina e funções de comunicação MMC. O módulo plug-in é montado na unidade de controle principal, geralmente emparelhado com a placa ROM A16B-1211-0901 ou similar."

Na arquitetura PMC-M:

• A16B-1211-0901 (placa ROM):Mantém o programa ladder do PMC em EPROM não volátil. A lógica ladder é armazenada aqui permanentemente – ela sobrevive aos ciclos de energia sem bateria reserva.
• A16B-1211-0910 (placa RAM):Fornece a memória de trabalho onde o programa ladder armazenado em ROM é executado - o espaço de RAM para dados variáveis, temporizadores, contadores e resultados intermediários durante a execução do PMC.

Cenários de aplicação

Falha na placa ROM do PMC-M:Um centro de usinagem Série 0-C desenvolve alarmes PMC – a lógica de sequência falha, as funções da máquina param de responder. A placa ROM A16B-1211-0901 é identificada como a falha. A substituição (com conteúdo correto do programa ladder) restaura a função do PMC.

Atualização da máquina-ferramenta série 0-C do PMC-L:Um CNC Série 0-C executando PMC-L requer mais capacidade de programa ladder após modificações na máquina adicionarem novas sequências. A placa ROM A16B-1211-0901 PMC-M é instalada para fornecer capacidade estendida de EPROM para programas maiores.

Perguntas frequentes

Q1: Qual é a função da placa ROM PMC-M quando o conteúdo da EPROM está em branco?

A A16B-1211-0901 é uma placa de hardware – seus chips EPROM armazenam o programa ladder PMC real para a máquina-ferramenta específica. Uma placa substituta com EPROMs em branco não pode executar nenhuma lógica de sequência até que o programa ladder correto seja carregado. O fabricante da máquina-ferramenta ou o engenheiro de assistência da FANUC possui o conteúdo do programa original — confirme isto antes de encomendar uma placa de substituição sem conteúdo do programa pré-carregado.

Q2: O A16B-1211-0901 é compatível com formatos de chassi CNC de meia largura e largura total?

A CNC Electronics confirma: "Pode ser conectado em formato master 0-C de 16 ou 32 bits com meia largura ou largura total." A placa suporta fisicamente ambas as configurações de chassi. Confirme o formato específico do chassi na documentação do painel da máquina-ferramenta.

Q3: Como o A16B-1211-0901 difere da placa RAM PMC-M (A16B-1211-0910)?

A16B-1211-0901 é a placa ROM – armazenamento não volátil baseado em EPROM para o código do programa ladder PMC. A16B-1211-0910 é a placa RAM – memória de trabalho volátil para execução PMC. Ambos são necessários para o sistema PMC-M completo. A placa ROM armazena o programa permanentemente; a placa RAM fornece o espaço de trabalho de execução.

Q4: A substituição do A16B-1211-0901 afeta os parâmetros do eixo CNC?

Não. Os parâmetros dos eixos do CNC (ganhos de servo, limites de avanço, deslocamentos de coordenadas) residem na SRAM principal do CNC — separada da placa ROM do PMC. A substituição de A16B-1211-0901 não afeta os parâmetros de eixo armazenados. Somente o programa ladder do PMC é afetado – que deve estar presente na EPROM da placa substituta.

P5: Quais opções de serviço estão disponíveis para A16B-1211-0901?

Vários fornecedores atendem esta placa: MRO Electric (troca e reparo), CNC Electronics (troca, excedente e reparo), 4D Controls (serviço de reparo). Esta placa tem suporte abrangente de pós-venda em três continentes.
