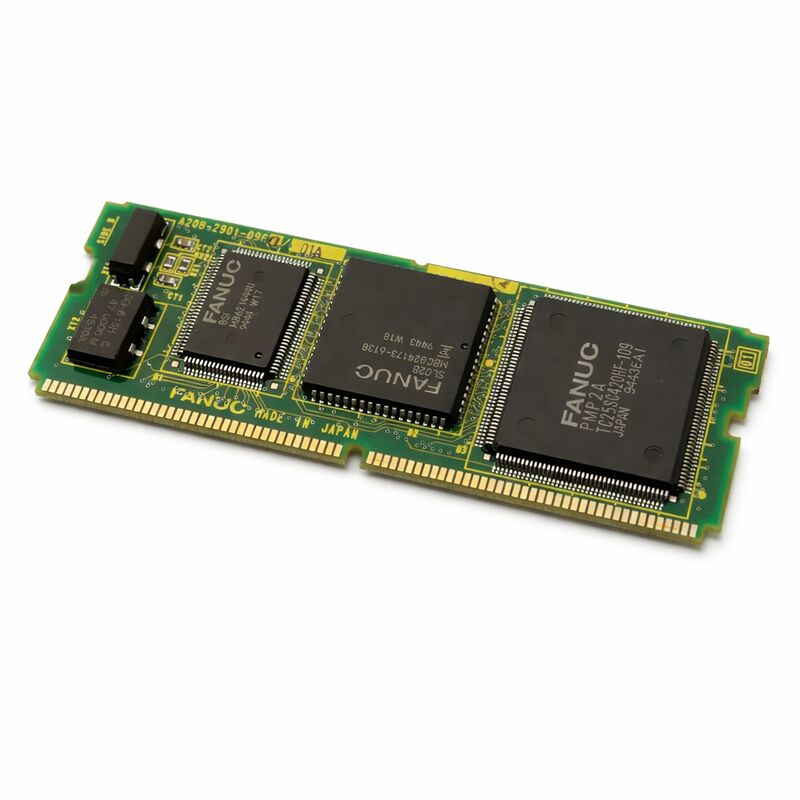

1pcs GE USED FANUC A20B-2901-0960 Tabela testada A2OB-29O1-O96O A20B29010960

FANUC A20B-2901-0960∙ PMC-RB3 / RC3 módulo com ligação de I / O Usado / FANUC série 16 / 18

PMC e ligação de E/S ¢ O que este módulo controla

O A20B-2901-0960 é o módulo PMC-RB3/RC3 com I/O Link para controladores FANUC Série 16 e 18. Ele lida com duas funções simultaneamente:executando o programa de escada PMC que sequencia as operações automatizadas da máquina-ferramenta, e gerenciando o bus de comunicação I/O Link que transporta todos os sinais digitais entre o CNC e os dispositivos de E/S distribuídos em toda a máquina.

Na hierarquia CNC da FANUC, o PMC (Programmable Machine Controller) é o PLC integrado que funciona dentro do hardware CNC.bloqueios de segurança, respostas do painel do operador e todas as outras sequências de automação da máquina que funcionam ao lado do movimento do eixo do CNC. O programa da escada é armazenado separadamente no módulo FROM;esta placa fornece o motor de execução e o I / O Link bus master que conecta o CNC para I / O da máquina.

O lado de ligação de E/S é o que torna este módulo diferente de uma placa PMC mais simples sem ligação de E/S. Cada sinal do painel do operador, cada ponto de I/S de campo conectado através de uma unidade de expansão de ligação de E/S,viaja através deste autocarro. Quando a interface de ligação de E/S do A20B-2901-0960 falha, todas as E/S conectadas são perdidas simultaneamente ¢ a máquina não pode responder às entradas do operador e todas as saídas do indicador do painel ficam escuras.Esse padrão de perda total de I/O, acompanhado de um alarme de ligação I/O no ecrã CNC, é a assinatura de falha que aponta especificamente para este módulo, em vez de problemas de fiação ou dispositivo de campo.

Principais especificações

RB3 versus RC3 Compatibilidade da versão PMC

O PMC-RB3 e o PMC-RC3 são versões de execução de escadas diferentes da família FANUC PMC-RB/RC. A designação RB3/RC3 neste módulo define a especificação da linguagem da escada instruções,Número máximo de passos, velocidade de execução e endereçamento de E/S de que depende o programa PMC escrito para esta máquina. Um módulo de substituição deve corresponder à versão instalada;um módulo com uma versão PMC diferente pode não executar corretamente o programa de escada existente, mesmo que fisicamente idêntico.

Antes de encomendar, confirme que o rótulo do módulo instalado mostra A20B-2901-0960 e verifique se a documentação da máquina identifica se utiliza PMC-RB3 ou PMC-RC3 nesta posição.

Perguntas frequentes

Q1: Quais são os principais sintomas de um A20B-2901-0960 falhado?

Três padrões reconhecíveis: (1) Perda completa do painel do operador não há resposta dos botões, não iluminam os indicadores do painel acompanhado de um alarme de ligação de E/S no CNC.Esta é uma falha total de ligação de E/S e aponta diretamente para este módulo. (2) Comportamento errático de E/S em vários canais simultaneamente em vez de um único canal, sugerindo que o mestre do autocarro está degradado.(3) Alarmes de escada PMC que indicam erros de execução quando os sinais de E/S individuaisOs cabos e dispositivos de campo estão confirmados.

P2: A substituição deste módulo requer recarregar a escada PMC?

Não. A escada PMC está armazenada no módulo FROM na placa de controlo principal, não no A20B-2901-0960.Verificar se a comunicação de ligação de E/S é restaurada na tela de diagnóstico do PMC antes de retomar a máquina para a produção.

P3: Como distinguir uma falha no módulo PMC de falhas na fiação de campo ou no dispositivo de campo?

As falhas do módulo PMC afetam muitos pontos de E/S simultaneamente, ou todas as funções do painel de uma só vez, ou todo o ramo do I/O Link de uma só vez.Se várias funções de E/S não relacionadas falharem simultaneamente enquanto os eixos principais do CNC e as funções de execução do programa permanecem normais, e os cabos individuais e os dispositivos de campo são testados bem, o módulo PMC é o candidato a falha.

P4: O A20B-2901-0960 pode ser utilizado nos sistemas da série 16 e da série 18?

Sim, o módulo é identificado para as plataformas FANUC Série 16 e Modelo B/C 18. A designação PMC-RB3/RC3 e a interface I/O Link são comuns a ambas as famílias CNC nestas gerações de modelos.Confirmar a documentação exata da máquina especifica este número de peça na posição do quadro relevante antes de encomendar.

P5: O que deve ser verificado ao aceitar um A20B-2901-0960 usado?

Confirmar o número completo da peça A20B-2901-0960 no rótulo do módulo.Para uma unidade usada, pergunte se foi testado num sistema da série 16 ou 18 com comunicação I/O Link verificada, não apenas ligada.Inspecionar os contatos de conectores da placa para corrosão ou danos mecânicos antes da montagem.
