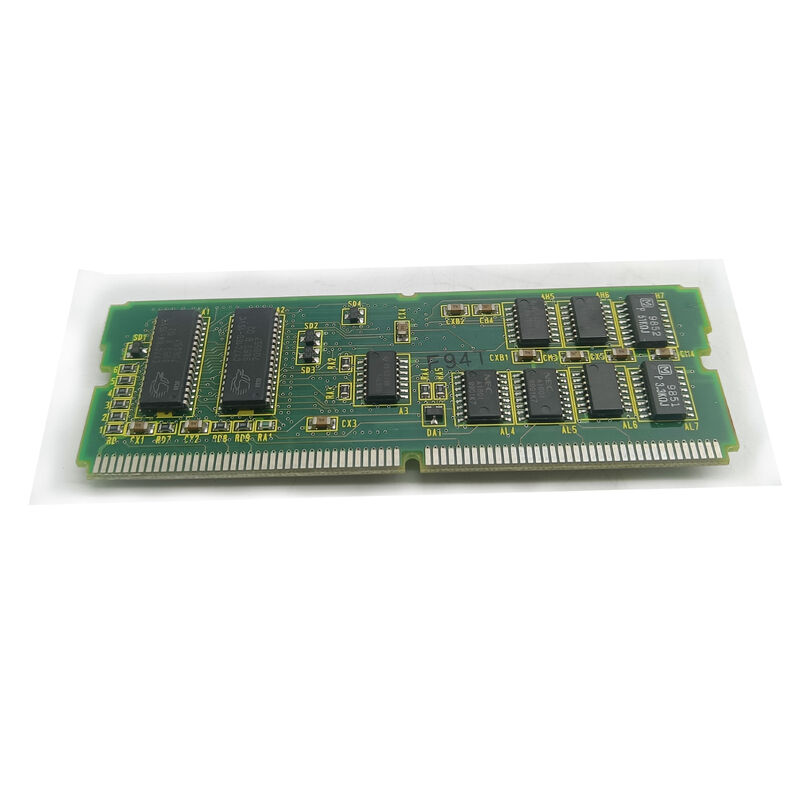

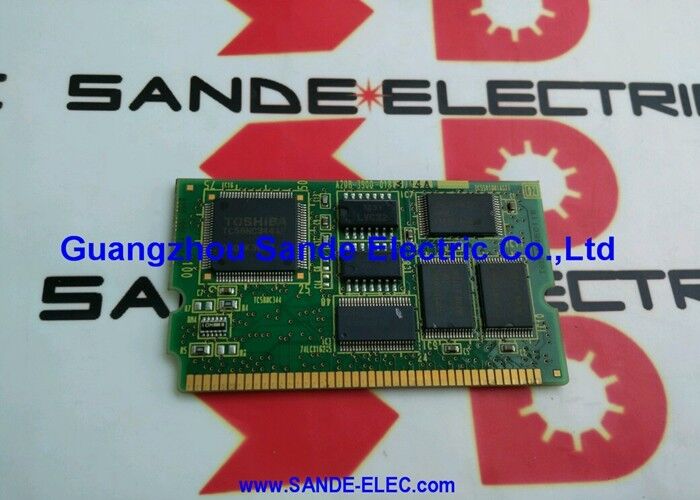

FANUC MODULO A20B-2902-0020 A20B29020020 A2OB-29O2-OO2O

A20B-2902-0020 ∙ FANUC 4MB DRAM Module ∙ Expansão dinâmica da memória RAM / Memória de trabalho CNC / SMD Board da série A20B-2902

DRAM em Sistemas CNC

Os três tipos de memória em um CNC FANUC servem fins distintos, e entender a diferença explica por que um módulo DRAM de 4 MB é importante:

FROM (Flash ROM non-volatile):Armazena o software do sistema CNC e dados de longo prazo.

SRAM (RAM com bateria):Armazenamento de parâmetros CNC e programas de peças. Bateria para preservar o conteúdo durante o desligamento. Capacidade limitada; principalmente para armazenamento de dados persistentes.

DRAM (A20B-2902-0020):Cada instrução sendo executada, cada variável sendo calculada, cada bloco de código G no buffer de previsão,cada quadro de pilha de subprograma, e todas as variáveis de estado do sistema ocupam a DRAM durante o funcionamento.e devem ser suficientemente grandes para acomodar o conjunto completo de trabalho do programa em execução.

Quando o CNC inicia, ele copia o software do sistema do FROM para a DRAM para execução rápida.

Principais especificações

4 MB

A capacidade de 4 MB de DRAM do A20B-2902-0020 fornece memória de trabalho para as operações ativas do CNC:

Programa de prospecção:O CNC pré-leia blocos de código G antes do ponto de execução atual, calculando blocos de movimento futuros para manter uma taxa de alimentação suave através de caminhos de ferramentas contornados.4 MB de DRAM suporta um buffer de previsão significativo quanto mais DRAM disponível, mais blocos podem ser pré-computados, permitindo um contorno mais suave e de alta velocidade.

Residência do software do sistema:Quando o CNC inicia, seu software operacional é carregado da FROM para a DRAM. O software carregado ocupa uma parte significativa da DRAM disponível.Esta capacidade foi combinada com a pegada de software daquela época.

Custos gerais de multitarefa:A execução da escada PMC, a renderização do ecrã, o gerenciamento de comunicações e a computação servo CNC em tempo real compartilham o espaço DRAM durante a operação.4MB foi a capacidade correspondente a estas necessidades simultâneas para a geração CNC que usa o A20B-2902-0020.

Cenários de aplicação

Diagnóstico de falha do arranque CNC:Um CNC FANUC não consegue concluir a inicialização. Os códigos de alarme do sistema apontam para um erro de RAM. O módulo DRAM A20B-2902-0020 é testado e identificado como defeituoso.Substituição permite que o CNC para concluir o arranque e retomar a operação normal.

Investigação de alarme intermitente:Um CNC desenvolve reinicializações aleatórias inexplicadas na tarde de longos dias de produção, mas reinicia normalmente pela manhã.A substituição do A20B-2902-0020 elimina a falha de memória dependente da temperatura.

Perguntas frequentes

P1: O A20B-2902-0020 é utilizado com os sistemas FANUC Série 16, 18 ou 20/21?

O A20B-2902-0020 é um módulo DRAM de 4MB da série A20B-2902.A compatibilidade exata do sistema CNC da variante específica A20B-2902-0020 é confirmada pela documentação de hardware do sistema CNC aplicável. Identificar o tipo de sistema CNC host e verificar a partir da lista de peças sobressalentes.

P2: Pode o A20B-2902-0020 ser testado fora do CNC?

Os módulos DRAM exigem endereços específicos, dados e sinais de controle de um sistema host para serem acessados ¢ não podem ser testados com uma simples medição de continuidade ou resistência.O teste em circuito (instalado no CNC com o CNC ligado) é o método padrãoA substituição de um módulo de substituição conhecido e observado se a falha de arranque do CNC se resolve é a abordagem de diagnóstico mais prática.

Q3: A substituição do A20B-2902-0020 afeta os parâmetros ou programas CNC armazenados?

Não. A DRAM é volátil, o seu conteúdo é perdido quando desligada, independentemente disso. Os parâmetros CNC são armazenados na SRAM (módulo separado com bateria); os programas CNC são armazenados na SRAM ou FROM.A substituição do módulo DRAM não afeta o conteúdo de qualquer armazenamento não volátilApós a instalação do substituto, o CNC inicia normalmente e recarrega o software do sistema do FROM no novo módulo.

P4: O que causa a falha dos módulos DRAM em aplicações CNC?

Causas comuns: fadiga térmica das juntas de solda (aquecimento e arrefecimento repetidos ao ligar e desligar enfraquecem as ligações de solda ao longo de anos de utilização);Danos eletrostáticos decorrentes da manipulação sem protecção durante a manutenção anterior; transientes de tensão de alimentação que estressam as tensões de junção interna da DRAM; e envelhecimento geral dos componentes em módulos antigos que estejam em serviço há uma década ou mais.

P5: Como a DRAM de 4 MB é diferente da SRAM no sistema de memória do CNC?

DRAM (A20B-2902-0020): memória de trabalho volátil rápida e de alta capacidade. Conteúdo perdido quando desligado. Requer ciclos de atualização constantes para reter dados enquanto ligado. Capacidade de 4MB para ambiente de trabalho.

SRAM: memória não volátil, mais lenta, de menor capacidade, suportada por bateria.Substituição da SRAM requer restauração de dados a partir do backupA substituição da DRAM não.
