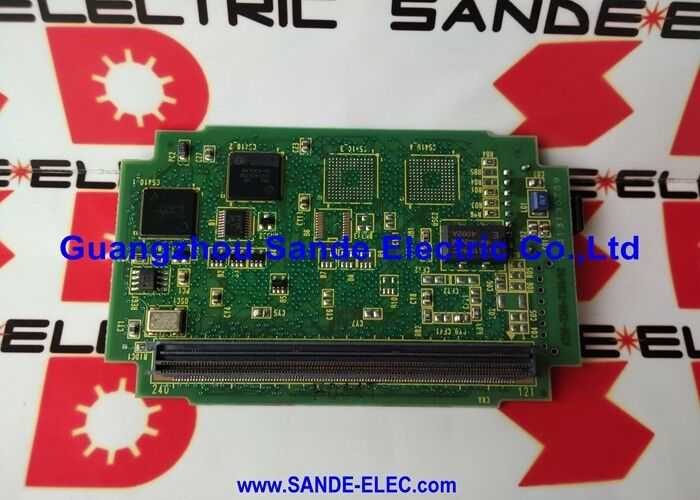

A20B-2902-0193 | Módulo de memória FANUC PMC-RC4 DRAM 512KB/512KB — Placa filha de memória lógica série 16C/18C/21C/PMC

Módulo DRAM PMC-RC4 – O que ele armazena e por que é importante

Num sistema CNC da FANUC, o PMC (Controlo Programável da Máquina) é o processador lógico de sequência de máquina incorporado — o PLC incorporado que controla o líquido refrigerante, os trocadores de ferramentas, a fixação, as portas e todas as sequências periféricas da máquina juntamente com o controlo de movimento do CNC.

O PMC requer dois tipos de memória para operar:

• Memória do programa:Armazena o programa de lógica ladder que define a lógica sequencial da máquina
• Memória de dados:Mantém dados em tempo real – valores de temporizador, estados de contadores, bits de sinalização e registros de dados usados ​​durante a execução do programa

O A20B-2902-0193 fornece capacidade DRAM (Dynamic Random Access Memory) para o tipo PMC-RC4. A DRAM oferece acesso rápido de leitura/gravação para o ciclo de execução do programa do PMC. A designação 512KB/512KB reflete os dois blocos DRAM na placa – um alocado para armazenamento de programas PMC e outro para armazenamento de dados – dando ao sistema PMC sua alocação total de memória de trabalho.

Especificações principais

Séries 16C, 18C, 21C — Os sistemas CNC atendidos

O A20B-2902-0193 foi concebido para três membros da família CNC da geração C da FANUC:

Série 16C:Um CNC de alta capacidade para centros de usinagem multieixos e máquinas-ferramentas complexas. O PMC-RC4 no 16C lida com a lógica de sequência para máquinas de alta função com extensos requisitos de gerenciamento de periféricos.

Série 18C:Um CNC versátil que abrange aplicações de torneamento e usinagem na família da geração C. O PMC-RC4 gerencia as sequências periféricas da máquina enquanto o CNC controla o movimento.

Série 21C:Um ponto de entrada na família da série C da FANUC para torneamento e fresagem, oferecendo capacidade CNC completa com uma configuração de hardware económica. Os requisitos de programa e memória de dados do PMC-RC4 são atendidos pelo mesmo módulo A20B-2902-0193.

Cenários de aplicação

Falha do módulo de memória PMC:Um sistema CNC Série 18C desenvolve alarmes PMC após um evento de energia. O PMC não pode executar o seu programa de sequência de máquina. O diagnóstico identifica o módulo DRAM A20B-2902-0193 como o componente com falha. Substituir o módulo e recarregar o programa PMC do backup restaura a operação completa da máquina.

Atualização do módulo de memória:Uma máquina-ferramenta executando um CNC Série 16C tem seu programa PMC expandido durante um projeto de modificação de máquina. O novo programa excede a capacidade de uma placa DRAM de especificação inferior. A instalação do A20B-2902-0193 fornece a capacidade de 512 KB/512 KB necessária para o programa expandido.

Serviço do módulo PMC:Durante a manutenção programada de um CNC Série 21C, o conjunto da placa PMC passa por manutenção. O A20B-2902-0193 é inspecionado e um substituto é instalado como parte da renovação proativa de peças sobressalentes para equipamentos com muitas horas de trabalho.

Perguntas frequentes

Q1: Os dados do programa PMC são perdidos quando o A20B-2902-0193 é substituído?

Sim. A DRAM é volátil – ela perde seu conteúdo quando a energia é removida. A substituição do A20B-2902-0193 significa que o programa PMC deve ser recarregado do backup após instalar o novo módulo. Antes de substituir o módulo, verifique se existe um backup atual do programa PMC - no cartão de memória do CNC, em um PC via RS-232C ou na fita de backup do fabricante da máquina. Sempre faça backup do programa PMC antes de qualquer manutenção que envolva a remoção de energia da unidade de controle.

P2: Qual é a diferença entre o PMC-RC4 e outros tipos de PMC (RC1, RC2, RC3)?

A FANUC desenvolveu o PMC através de múltiplas gerações de hardware e software — RC1, RC2, RC3 e RC4 representam gerações sucessivas com capacidade de memória de programa, velocidade de execução e capacidade de conjunto de instruções crescentes. A geração RC4 oferece a mais alta capacidade e desempenho da série RC, suportando programas de sequência de máquinas maiores e mais complexos. Os módulos de memória (incluindo A20B-2902-0193) são específicos para o tipo PMC — um módulo RC4 DRAM não pode ser substituído em um sistema usando uma placa PMC RC1, RC2 ou RC3.

Q3: O A20B-2902-0193 pode ser usado em sistemas CNC FANUC Série 0C ou 15C?

O A20B-2902-0193 está confirmado para as séries 16C, 18C e 21C da FANUC. Outros modelos CNC da série C da FANUC (0C, 15C) utilizam diferentes configurações de hardware PMC e podem utilizar diferentes números de peça de módulo DRAM. Verifique a compatibilidade na lista de peças sobressalentes do sistema específico antes de substituir.

P4: O A20B-2902-0193 requer bateria reserva para reter os dados do programa PMC?

A DRAM é inerentemente volátil e perde dados sem energia – ao contrário da SRAM, que pode ser alimentada por bateria. Na maioria dos sistemas FANUC, o programa PMC é armazenado numa área de memória flash não volátil (FROM) separada para retenção a longo prazo, enquanto a DRAM serve como memória de execução ativa durante o funcionamento do controlador. O módulo DRAM não requer conexão de bateria. No entanto, após qualquer interrupção de energia, o sistema recarrega o programa PMC do armazenamento não volátil para a DRAM antes do início da execução do PMC.

P5: O que causa falhas no módulo DRAM nos controladores CNC FANUC?

As falhas do módulo DRAM nos controladores FANUC são normalmente causadas por: degradação dos condensadores relacionada com a idade, redução da estabilidade do barramento de tensão no módulo; descarga eletrostática durante manutenção; transitórios de tensão de alimentação no barramento CNC de 5V; ou contaminação ambiental (umidade, atmosfera corrosiva) afetando as juntas de solda e os pacotes IC do módulo. Os módulos DRAM em sistemas CNC de serviço contínuo acumulam milhares de horas de operação — a substituição periódica como parte de um programa de manutenção planejado é uma maneira econômica de evitar paradas não planejadas causadas por falha do módulo de memória.
