PLACA DE CIRCUITO FANUC A20B-2902-0210 A20B29020210 A2OB-29O2-O21O

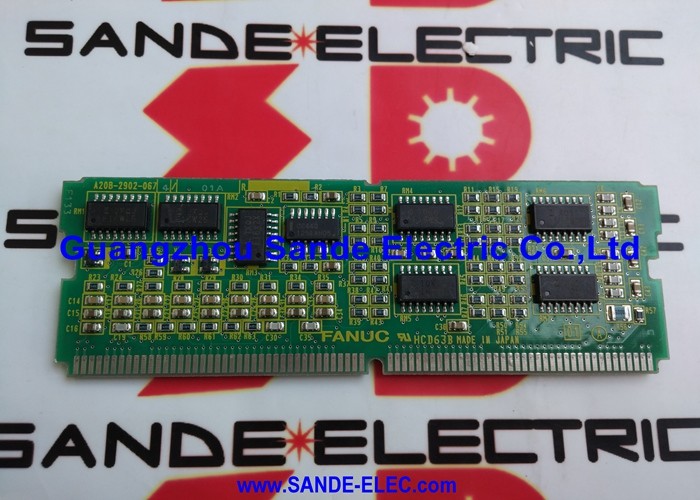

FANUC A20B-2902-0210 | Módulo de Memória SRAM de 1 MB CMOS — PCB Plug-in, Origem Japão

Número da Peça: A20B-2902-0210

Fabricante: FANUC Corporation (Japão)

Tipo de Produto: Módulo de Memória SRAM PCB (Design CMOS)

Capacidade de Memória: SRAM de 1 MB

Tecnologia: CMOS

Visão Geral

O A20B-2902-0210 é um módulo de memória SRAM de 1 MB para sistemas de controle CNC e automação FANUC.

Ele pertence à série de placas filhas A20B-2902 — a família de módulos de memória plug-in que expandem ou substituem a capacidade de memória nas arquiteturas de controladores FANUC.

O design CMOS é uma característica definidora: a RAM estática CMOS consome muito pouca energia em standby, o que torna o backup por bateria prático e eficaz.

A bateria de backup mantém o conteúdo da SRAM ativo durante os períodos de desligamento, protegendo parâmetros, programas e dados do sistema armazenados.

A SRAM em um controlador CNC não é memória de fundo.

Ela contém os dados ativos com os quais a máquina opera: parâmetros CNC, programas de peça armazenados, tabelas de compensação de ferramenta, dados de compensação de erro de passo, variáveis macro e outras informações que devem persistir durante os ciclos de energia.

Perder o conteúdo da SRAM significa que a máquina está efetivamente desconfigurada — os parâmetros devem ser recarregados do backup antes que a máquina possa operar corretamente novamente.

O A20B-2902-0210 fornece 1 MB desse armazenamento crítico em um módulo plug-in compacto.

Ele se conecta à placa principal da CPU através de um soquete dedicado. O design plug-in permite que o módulo seja substituído sem perturbar outros componentes.

Especificações Principais

Por que o CMOS é Importante para o Backup de Bateria

As portas lógicas CMOS alternam entre estados alto e baixo com um fluxo de corrente muito pequeno em comparação com famílias lógicas bipolares anteriores. Em standby — quando o sistema está desligado e a SRAM está funcionando apenas com a bateria — o consumo de corrente é extremamente baixo.

Uma célula de lítio tipo moeda padrão pode manter o conteúdo da SRAM por anos nessas condições.

Essa característica de baixo consumo é o que torna o backup de bateria da SRAM prático em controladores CNC.

A alternativa — manter a máquina ligada continuamente para evitar perda de dados — não é realista na maioria dos ambientes de produção.

A SRAM CMOS com backup de bateria permite que o controlador seja desligado normalmente, durante manutenção planejada, fins de semana, paralisações da fábrica e eventos de falta de energia, sem perder os dados que definem a configuração da máquina.

A bateria não é um componente permanente. Ela tem uma vida útil e deve ser substituída antes de falhar.

Uma bateria que cai abaixo da tensão limite não manterá mais o conteúdo da SRAM durante um evento de desligamento.

A máquina apresentará um alarme na inicialização com um erro de memória. A substituição regular da bateria — antes que o alarme apareça — é a prática de manutenção correta.

O que 1 MB de SRAM Armazena

Um megabyte de SRAM é suficiente para uma configuração CNC substancial. Ele acomoda centenas de parâmetros CNC, múltiplas tabelas de compensação de ferramenta, um número significativo de programas de peça armazenados e dados PMC. Para a maioria das configurações de máquinas-ferramenta CNC padrão, 1 MB é uma alocação confortável.

Configurações mais complexas — grandes bibliotecas de macros, extensos dados de gerenciamento de vida útil de ferramentas, um número muito grande de programas armazenados — podem exigir módulos de maior capacidade.

Os dados contidos neste módulo são específicos da máquina.

O mesmo número de peça do módulo instalado em duas máquinas diferentes contém conteúdos completamente diferentes.

É por isso que um módulo de substituição em branco requer uma restauração completa de parâmetros e programas após a instalação — o hardware do módulo é genérico; os dados que ele contém são exclusivos de cada máquina.

Instalação e Gerenciamento de Dados

A instalação de um A20B-2902-0210 de substituição instala um módulo em branco, a menos que ele tenha sido pré-carregado com os dados da máquina.

Todos os parâmetros e programas devem ser restaurados do backup após a instalação. Não há atalho para esta etapa.

Um arquivo de backup de parâmetros é o requisito mínimo. Sem ele, os parâmetros devem ser inseridos manualmente — um processo demorado para um sistema CNC totalmente configurado. Programas de peça armazenados apenas no controlador e não com backup externo são perdidos permanentemente se o conteúdo da SRAM for perdido.

O backup externo para um cartão de memória, dispositivo USB ou sistema DNC antes de qualquer trabalho de manutenção no módulo de memória é uma prática essencial.

FAQ

Q1: O CNC exibe um alarme de erro de memória na inicialização. O A20B-2902-0210 pode ser a causa?

Um erro de memória na inicialização geralmente indica que a bateria da SRAM falhou e o módulo perdeu seu conteúdo durante um evento de desligamento.

Antes de substituir o módulo, verifique a tensão da bateria. Se a bateria estiver descarregada, substitua-a e tente restaurar do backup.

Se a bateria estiver boa e o alarme persistir, o próprio módulo pode ter um defeito.

Q2: Um novo A20B-2902-0210 foi instalado. Os parâmetros do CNC foram carregados. A máquina apresenta alarmes durante a operação em erros relacionados aos eixos. Por quê?

Alarmes de eixo após a substituição de um módulo e recarga de parâmetros geralmente indicam uma carga de parâmetros incompleta ou incorreta. Alguns parâmetros CNC interagem entre si — um valor definido sem que um parâmetro correspondente seja atualizado corretamente produz comportamento inconsistente.

Verifique se o arquivo de backup de parâmetros está completo e foi criado a partir da mesma máquina.

Verifique se a compatibilidade da versão do software entre os parâmetros e o software CNC instalado foi confirmada.

Q3: Por quanto tempo a bateria de backup mantém o conteúdo da SRAM após a bateria atingir o fim de sua vida útil?

Assim que a bateria cair abaixo do limite de retenção, a perda de dados é imediata no próximo desligamento. Não há período de carência após o cruzamento do limite — a SRAM precisa de uma tensão mínima para reter seu estado.

Substitua a bateria assim que o alarme de bateria fraca aparecer, antes do próximo desligamento planejado.

Não confie que a máquina continuará a ligar com sucesso como confirmação de que a bateria ainda é adequada.

Q4: O módulo pode ser testado para confirmar que está funcional antes da instalação?

Módulos SRAM podem ser verificados escrevendo um padrão de dados conhecido em todos os locais de memória e lendo-o de volta. Equipamentos de teste eletrônico especializados podem fazer isso.

Na prática, a maioria dos usuários instala o módulo, carrega os dados de backup e confirma a operação correta sob operação normal do CNC em vez de realizar testes de memória em bancada.

Se um módulo adquirido for suspeito, um fornecedor que realiza testes antes do envio oferece melhor garantia do que uma unidade não testada.

Q5: 1 MB de SRAM é suficiente para todas as configurações de CNC FANUC?

Para configurações de máquinas CNC padrão — centros de usinagem, centros de torneamento e máquinas semelhantes com conjuntos de opções típicos — 1 MB é geralmente suficiente.

Configurações com programas de ladder PMC muito grandes, conjuntos extensos de variáveis macro ou um número muito grande de programas armazenados podem se beneficiar de um módulo de maior capacidade.

A documentação do sistema CNC para o modelo específico do controlador define a alocação máxima e recomendada de SRAM.
