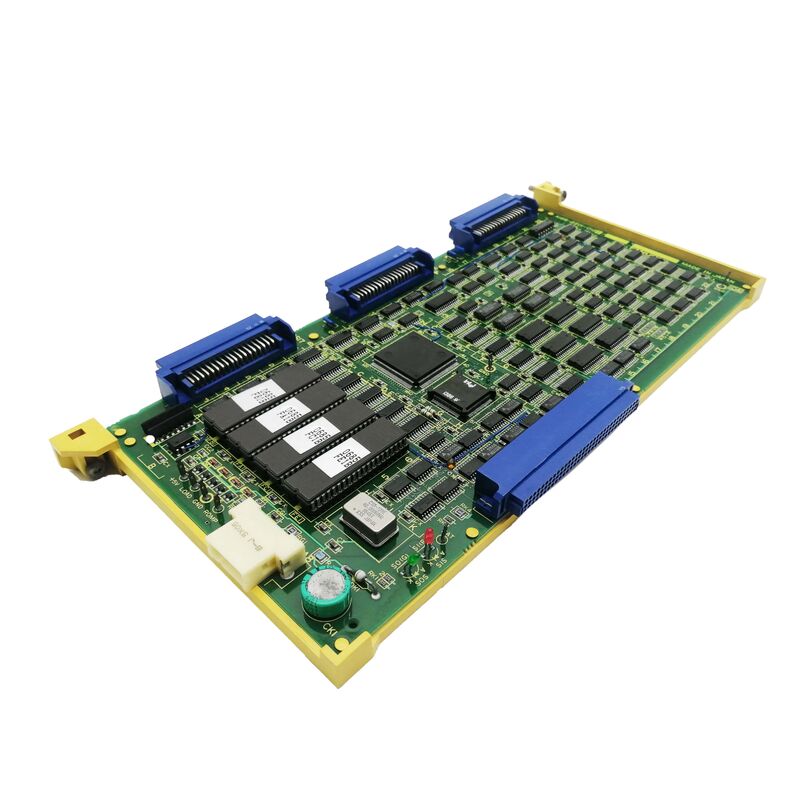

Placa A16B-1212-0221 Fanuc PCB A16B12120221 AI6B-I2I2-O22I

A16B-1212-0221∙ FANUC Série 0-C Cartão de E/S C6 ¢ Especificação antiga / Substituída por A16B-2203-0111 / Interface de E/S da máquina

Cartão de entrada/saída C6 ¢ Interface Máquina da série 0-C

O A16B-1212-0221 é o "I/O Card C6" para o FANUC série 0-C CNC. A série 0-C hardware tabela de referência confirma: "A16B-1212-0221 (OLD) I/O Card C6 / A16B-2203-0111 (Novo) Substitui A16B-1212-0221." Na arquitetura da série 0-C da FANUC, os cartões de E/S servem de interface entre o programa de escada do PMC e os sinais físicos de E/S da máquina-ferramenta ­ interruptores, solenoides, lâmpadas, relés,e outros dispositivos elétricos a nível da máquinaA designação "C6" identifica uma configuração específica de cartão de E/S na família de cartões de E/S da série 0-C.

Informações essenciais sobre o produto

Cartões de entrada/saída e o programa PMC Ladder

O cartão de E/S C6 se conecta ao PMC da Série 0-C (Controller de Máquina Programável) através do bus serial I/O Link.Digitalização de entrada:O PMC lê o estado de cada entrada física – botões de pressão, interruptores de limite, sensores de proximidade – da placa de E/S em cada ciclo de varredura do PMC.O cartão converte os níveis de sinal 24VDC da máquina para a representação lógica interna do PMC.

Dispositivo de saída:O PMC escreve os seus comandos de saída refrigerante ligado/desligado, indicador de trocador de ferramentas, fechadura de porta, lâmpadas de alarme nos registos de saída da placa de E/S.O cartão conduz os sinais de saída 24VDC correspondentes para os atuadores da máquinaQuando o cartão C6 falhar,O PMC não pode mais comunicar com a máquina, sinaliza que os serviços de E/S ¢ a máquina deixa de responder aos comandos do operador e o PMC gera alarmes de comunicação de ligação de E/S.

Cenários de aplicação

Falha de comunicação de entrada/saída CNC da série 0-C:Um CNC da série 0-C do FANUC desenvolve alarmes PMC para grupos específicos de comunicação de I/O Link. As funções da máquina (refrigeração, hidráulica, painel do operador) param de responder.Substituição por A16B-1212-0221 ou A16B-2203-0111 restabelece a comunicação de E/S.0-C Caixa de cartões de entrada/saída CNC

Substituição:Uma instalação que mantém CNCs da série 0-C possui A16B-2203-0111 (nova especificação) como reserva padrão, mas também aceita unidades excedentárias A16B-1212-0221 para a mesma posição do cartão de entrada/saída C6.

Perguntas frequentes

P1: O A16B-2203-0111 pode substituir diretamente o A16B-1212-0221 num CNC da série 0-C?

Sim, A16B-2203-0111 como o substituto oficial "Novo" para A16B-1212-0221 (Cartão de Entrada/Saída C6).A nova placa de especificações é projetada como uma substituição de ajuste direto para a especificação antiga na mesma posição de slot CNC.

P2: Qual é a diferença entre o cartão de entrada/saída C5 (A16B-1212-0222), C6 (A16B-1212-0221), e C7 (A16B-1212-0220)?

As designações C5, C6 e C7 identificam diferentes capacidades de E/S ou variantes de configuração de endereço dentro da família de cartões de E/S da série 0-C.Cada variante fornece um número específico de pontos de E/S ou um intervalo específico de endereços de ligação de E/SA variante aplicável é determinada pela configuração específica da máquina-ferramenta e pelo esquema de fiação.

P3: A designação do cartão de E/S C6 refere-se à contagem de E/S da máquina?

O prefixo "C" e o número na série 0-C da FANUC identifica o tipo de cartão de E/S dentro da arquitetura de E/S da plataforma.C7) fornece um complemento de ponto de E/S definidoA variante C7 (A16B-1212-0220) é a mais frequentemente referenciada nos diagramas do sistema FANUC Série 0-C. As máquinas C5 e C6 servem com diferentes configurações de E/S.

P4: A substituição do A16B-1212-0221 requer alterações nos parâmetros do PMC?

Os parâmetros PMC e a configuração do endereço de ligação de E/S são armazenados na memória principal do CNC, não no cartão de E/S.O PMC restabelece a comunicação I/O Link com o novo cartão usando a configuração existente.
