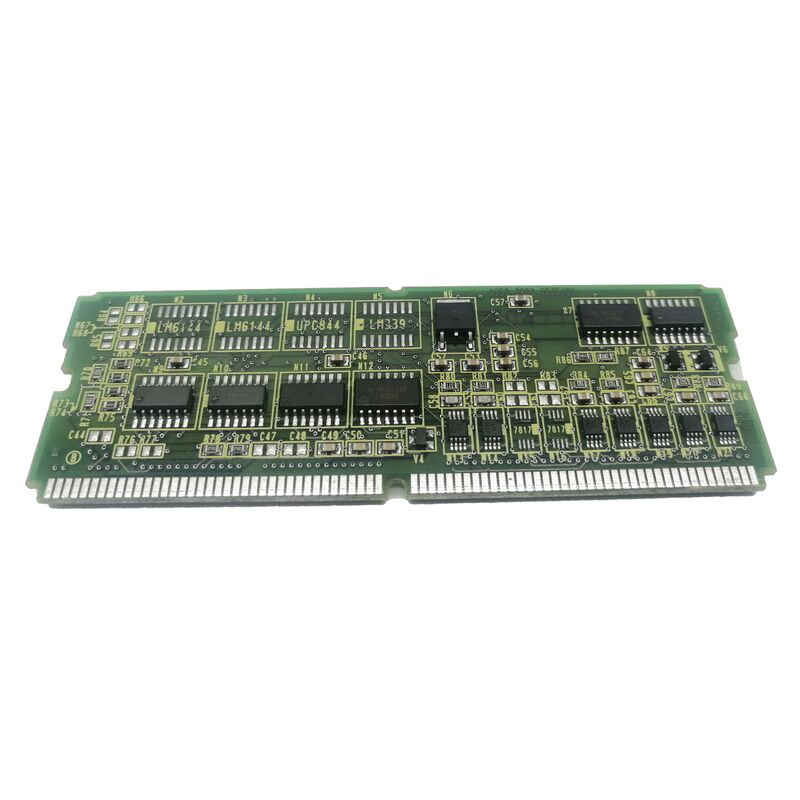

FANUC A20B-2902-0225 PLACA DE PC FILHA A2OB-29O2-O225 A20B29020225

FANUC A20B-2902-0225 | Módulo SRAM com Interface Serial de Eixo — Placa de Memória CNC da Série A20B-2902

Não Apenas um Módulo SRAM

O A20B-2902-0225 é descrito na documentação de manutenção FANUC Power Mate D/F como um conjunto de módulo de memória com suporte a eixo serial. A designação de eixo serial distingue este módulo de outras variantes SRAM A20B-2902 que cobrem apenas funções de memória. Esta placa fica na intersecção de duas funções: ela fornece a SRAM com backup de bateria que armazena parâmetros e programas CNC, e inclui a interface de hardware para o caminho de comunicação do eixo serial na configuração de controle específica que ela suporta.

A SRAM armazena dados que devem sobreviver entre ciclos de energia: parâmetros CNC, offsets de ferramenta, programas de peça, dados de coordenadas de trabalho. Uma bateria de backup mantém uma corrente de gotejamento através das células SRAM quando o controle está desligado. Quando a bateria descarrega abaixo da tensão de retenção, todo o conteúdo armazenado é perdido. A interface de eixo serial neste módulo conecta o controlador ao amplificador de acionamento do eixo usando o protocolo de comunicação serial da FANUC — substituir este módulo por uma variante SRAM padrão que não possui o hardware de eixo serial produz uma incompatibilidade de configuração que afeta a comunicação do eixo

Especificações Chave

Substituição Requer Recarga de Dados

Ao contrário das placas de circuito impresso de backplane passivas, este módulo armazena os dados com os quais a máquina opera. O planejamento de substituição deve incluir as seguintes etapas:

1. Garanta um backup verificado de todos os dados CNC — parâmetros, programas de peça, offsets de ferramenta, dados PMC — antes de remover o módulo instalado. Se o módulo instalado ainda estiver parcialmente funcional, extraia seus dados agora. Se já falhou, restaure do backup mais recente disponível.
2. Confirme que a substituição corresponde ao número completo da peça A20B-2902-0225 — variantes adjacentes da série A20B-2902 diferem na capacidade da SRAM, recursos de hardware ou plataforma de controle de destino. Um número próximo pode caber no soquete, mas não ter a interface de eixo serial ou ter capacidade de memória diferente.
3. Após a instalação, recarregue todos os parâmetros e programas — o módulo de substituição chega em branco. A máquina não pode operar até que os dados sejam restaurados.

A combinação de dependência do conteúdo da SRAM e hardware de eixo serial significa que esta substituição tem mais etapas do que uma troca de placa padrão. Planejar o lado dos dados antes de remover a placa original determina se a máquina retorna à produção em horas ou dias.

Série A20B-2902 — Número da Peça Exato Necessário

A família A20B-2902 abrange uma grande variedade de módulos de memória e função para sistemas CNC FANUC. As variantes diferem na capacidade de FROM e SRAM, interfaces de hardware adicionais (como a interface de eixo serial no -0225) e plataforma de controle de destino. A semelhança física entre números adjacentes nesta família é comum; a compatibilidade funcional não é garantida. Sempre confirme se o rótulo da placa instalada mostra A20B-2902-0225 antes de adquirir uma substituição.

FAQ

Q1: O que torna o A20B-2902-0225 diferente de um módulo SRAM padrão?

A interface de eixo serial. As variantes SRAM A20B-2902 padrão cobrem memória CNC com backup de bateria sem interfaces de hardware adicionais. O -0225 inclui a interface de hardware para o caminho de comunicação do eixo serial da FANUC. Em configurações de controle que usam comunicação de eixo serial, a substituição por um módulo que não possui essa interface produz uma falha de comunicação do eixo, independentemente de a memória funcionar corretamente.

Q2: Por que os parâmetros e programas devem ser recarregados após a substituição?

O módulo SRAM armazena todos os dados operacionais do CNC — parâmetros, programas de peça, offsets de ferramenta, coordenadas de trabalho. Um módulo de substituição chega completamente em branco. A máquina não pode operar corretamente até que todos os dados sejam restaurados do backup. Isso não é uma verificação pós-instalação opcional; é a etapa essencial que torna a substituição funcional.

Q3: O A20B-2902-0225 instalado falhou parcialmente. Os dados ainda podem ser extraídos antes da substituição?

Em muitos casos sim, mesmo de um módulo parcialmente falho. A função de backup de dados do CNC (acessível pelo painel MDI) deve ser tentada com o módulo original ainda instalado. Se o módulo estiver muito degradado para um backup completo, tente transferências de dados individuais — parâmetros, depois programas, depois dados de ferramenta. Qualquer dado extraído antes da remoção reduz o fardo de recuperação após a instalação do novo módulo.

Q4: Qual bateria é usada para retenção de SRAM e quando ela precisa ser substituída?

A bateria de backup é tipicamente uma bateria tipo moeda de lítio ou uma bateria tipo AA de lítio, dependendo do modelo do controlador. Os sistemas CNC FANUC geram um alarme de bateria fraca antes que a bateria atinja a tensão de retenção crítica. Substitua a bateria com o controlador ligado para manter o conteúdo da SRAM durante a troca. Uma bateria totalmente descarregada com o controlador desligado resulta na perda completa dos dados da SRAM.

Q5: Uma variante diferente do A20B-2902 pode substituir se o -0225 não estiver disponível?

Não sem compatibilidade confirmada. Números adjacentes do A20B-2902 podem ter capacidade de SRAM diferente, recursos de hardware diferentes ou plataformas de controle de destino diferentes. Um módulo sem a interface de eixo serial não pode fornecer a mesma configuração de controle. Adquira especificamente o -0225, ou confirme com um recurso de serviço FANUC que o substituto proposto inclui suporte de hardware de eixo serial equivalente.
