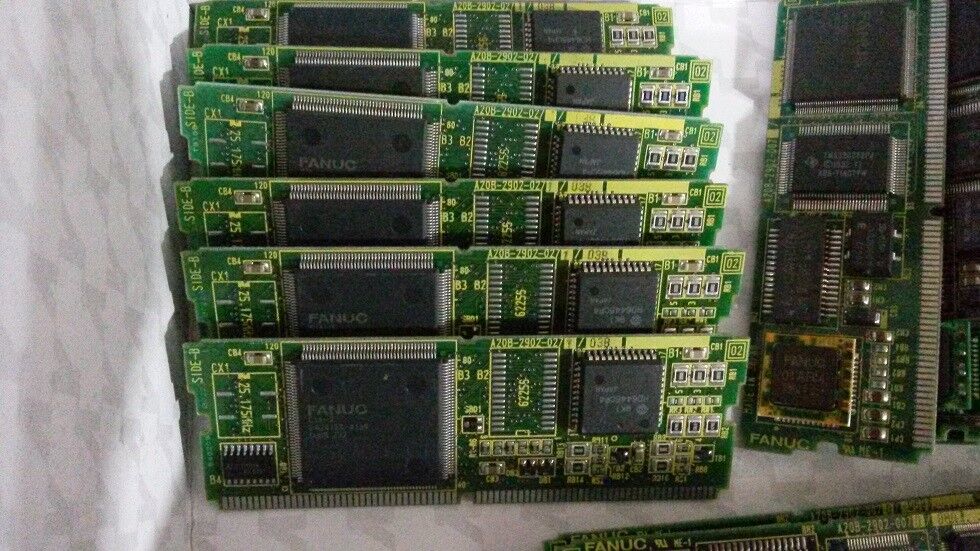

FANUC A20B-2902-0270 usado A20B29020270 A2OB-29O2-O27O

A20B-2902-0270 | Módulo de controle CRT colorido de 14 polegadas FANUC Série 16/18 Modelo B - Opção 1 Placa / 16-B / 18-B / 160-B / 180-B

O que um módulo de controle CRT faz

Um operador de máquina-ferramenta CNC se comunica com o CNC através do display – lendo mensagens de alarme, inserindo compensações de ferramentas, revisando programas de usinagem, monitorando posições de eixos. A qualidade e a clareza desta exibição afetam diretamente a eficiência e a segurança com que o operador pode realizar seu trabalho.

No CNC FANUC Série 16/18 Modelo B, a seção de exibição consiste em duas partes:

O monitor CRT(tubo físico e invólucro): exibe a imagem vista pelo operador.

O módulo de controle CRT (A20B-2902-0270): interface eletrônica entre a lógica de visualização do CNC e o monitor. Este módulo recebe dados de exibição do sistema CPU do CNC, formata-os nos sinais de vídeo exigidos pelo CRT colorido de 14 polegadas e aciona os circuitos de deflexão e cor do monitor.

Quando o módulo A20B-2902-0270 falha, o display fica em branco, mostra conteúdo corrompido ou gera padrões de erro — o CNC continua executando seu programa, mas o operador perde a interface visual.

Principais informações do produto

Tela colorida – Por que é importante para a geração 16/18-B

A plataforma FANUC Série 16/18 Modelo B introduziu a capacidade de exibição colorida como um caminho de atualização dos monitores monocromáticos anteriores usados ​​nas gerações 6, 10 e 16/18 anteriores. A cor traz benefícios práticos ao fluxo de trabalho do operador CNC:

Exibição do programa:Diferentes tipos de blocos de código G – comandos de movimento, funções preparatórias, códigos diversos – podem ser exibidos em cores distintas, facilitando a leitura de um programa e a identificação de tipos específicos de conteúdo.

Destaque de alarme e mensagem:Mensagens de alarme e avisos do operador coloridos chamam a atenção imediatamente em comparação com texto monocromático.

Exibição gráfica do caminho da ferramenta:Os gráficos coloridos do caminho da ferramenta permitem ao operador distinguir entre diferentes passagens de ferramenta, identificar caminhos de corte a partir de movimentos de aproximação e retração e verificar visualmente o programa antes de executá-lo.

O A20B-2902-0270 fornece a eletrônica de controle CRT que torna possível essa exibição colorida no monitor de 14 polegadas.

Cenários de aplicação

Tela em branco no CNC 18-B:Um centro de maquinação FANUC Série 18-B tem um CNC funcional — os eixos movem-se normalmente, o fuso arranca e o programa é executado — mas o ecrã a cores de 14 polegadas não mostra nenhuma imagem. O módulo de controle CRT A20B-2902-0270 é identificado como o componente com falha. A substituição restaura a exibição colorida sem afetar as funções de movimento do CNC.

Exibir corrupção de cores:O CRT de 14 polegadas em um CNC Série 16-B mostra cores distorcidas, cintilação ou linhas na imagem. O próprio monitor testa corretamente com um sinal externo; a falha está no módulo A20B-2902-0270. A substituição restaura a reprodução correta das cores.

Perguntas frequentes

P1: O A20B-2902-0270 é específico para monitores de 14 polegadas ou pode operar em outros tamanhos de tela?

O A20B-2902-0270 é o módulo de controle CRT para monitores coloridos de 14 polegadas. Os parâmetros de temporização e sincronização gerados por este módulo são calibrados para os requisitos de deflexão de um CRT de 14 polegadas. Usá-lo com um tamanho de tela significativamente diferente (9 polegadas, 12 polegadas) produziria geometria e tempo de sincronização incorretos. Para sistemas monocromáticos de 9 polegadas, o módulo correto é um número de peça diferente na série A20B-2900.

P2: O A20B-2902-0270 pode ser substituído pelo A20B-2902-0271 mais recente ou variantes semelhantes?

Os números de peça adjacentes na faixa A20B-2902-027x podem ser revisões posteriores ou variantes do mesmo módulo de controle CRT, potencialmente com pequenas atualizações de componentes. Se uma variante de sufixo diferente é compatível com versões anteriores da mesma placa da Opção 1 depende se a interface do soquete da placa da Opção 1 permanece inalterada. Confirme a compatibilidade na documentação de peças de reposição do CNC antes de substituir um sufixo diferente.

Q3: Uma falha no módulo de controle CRT afeta a execução do programa CNC?

Não. O sistema de exibição do CNC é separado das funções de controle de movimento e execução de programas. Um módulo de controle CRT com falha faz com que o display fique em branco ou mostre conteúdo incorreto, mas o CNC continua a executar programas, responder à lógica PMC e controlar os eixos servo normalmente. A máquina pode continuar operando com uma falha na exibição, embora sem feedback visual do operador – uma condição potencialmente insegura dependendo do processo de produção.

Q4: Quais sintomas distinguem um A20B-2902-0270 com falha de um tubo de monitor CRT com falha?

Um tubo CRT com falha normalmente falha progressivamente – escurecimento, perda de foco, brilho reduzido – antes de falhar completamente. A imagem pode ser visível, mas de baixa qualidade. Um módulo de controle com falha tende a causar perda repentina de exibição – a imagem desaparece abruptamente em vez de se degradar lentamente. Testar conectando um monitor em boas condições ao sinal de saída de vídeo da placa Opção 1 (se acessível) pode confirmar se a falha está no tubo ou no módulo.

P5: Os monitores CRT ainda são recomendados ou o sistema deve ser atualizado para LCD?

Para máquinas onde o hardware CNC original é mantido em serviço de produção, a substituição do A20B-2902-0270 por um módulo equivalente mantém o sistema em sua configuração original — a opção mais segura do ponto de vista de compatibilidade e confiabilidade. Existem soluções de retroajuste de LCD para sistemas CNC da FANUC e substituem a secção do ecrã CRT por um painel LCD moderno. Tais modernizações exigem a verificação da compatibilidade do sinal de vídeo e podem necessitar de hardware de interface adicional. Para equipamentos de produção críticos, consulte a documentação de manutenção do CNC e um parceiro de serviço qualificado da FANUC antes de decidir entre a substituição do módulo e a modernização do monitor.
