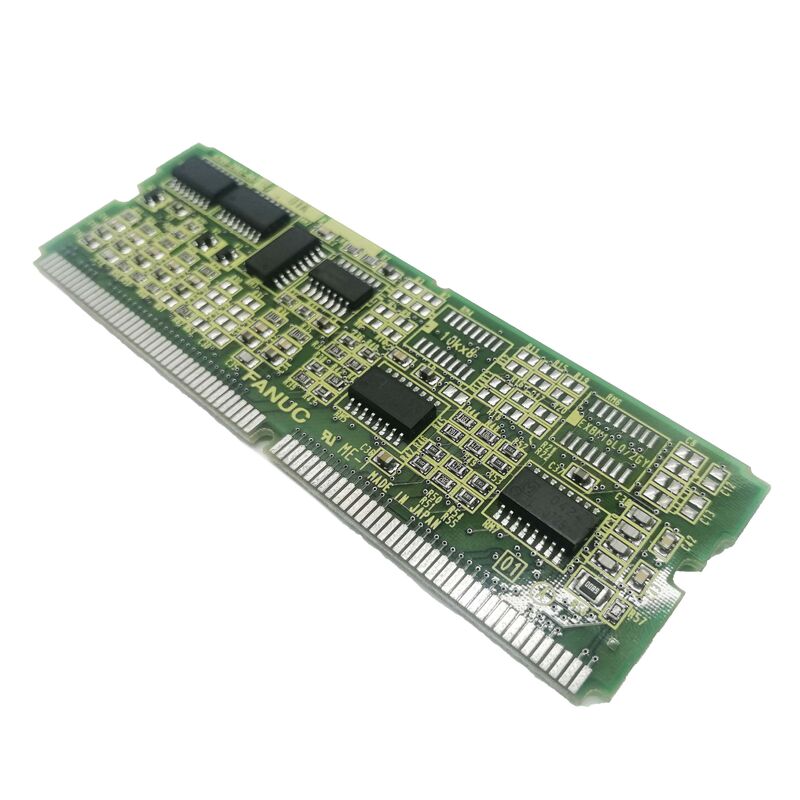

FANUC A20B-2902-0280 Módulo de motorista de bordo da filha A20B29020280

A20B-2902-0280 | Módulo PCB CNC Série FANUC A20B-2902 - Placa filha plug-in / Automação Industrial / Original do Japão

A20B-2902 — Uma ampla família de módulos funcionais

A série A20B-2902 é uma das maiores e mais versáteis famílias de módulos PCB da FANUC. As placas desta série são placas filhas plug-in – placas compactas de construção SMD que adicionam recursos específicos ao sistema CNC host, conectando-se a soquetes dedicados na placa principal ou dentro da gaiola de placas CNC.

A amplitude funcional da série A20B-2902 é ampla. Dentro desta série única, diferentes números de peças servem como:

Módulos de expansão de memória:Placas que combinam FROM e SRAM (como A20B-2902-0080 com 4 MB FROM e 512 KB SRAM para Série 16/18 Modelo B) que expandem o armazenamento de programas e a retenção de parâmetros.

Módulos de servocontrole:Placas filhas que fornecem processamento de comando de servo eixo e tratamento de feedback para configurações de vários eixos, incluindo módulos servo de eixo de expansão.

Módulos de interface do fuso:Ambos os módulos de interface de fuso analógico (classe A20B-2902-0236, para amplificadores de fuso analógico) e módulos de controle de fuso serial para acionamentos de fuso digital.

Módulos PMC e comunicação:Placas que ampliam a capacidade de processamento, memória ladder ou capacidade de interface de E/S do PMC.

Módulos do sistema de acionamento:Incluindo a placa de disparo A20B-2902-0390 usada nos módulos de acionamento Alpha-i PSM e SPM (descritos em outras partes desta série) - um módulo que gera sinais de acionamento de porta IGBT dentro do próprio hardware do módulo de acionamento.

O A20B-2902-0280 ocupa uma posição funcional específica nesta série, servindo a aplicação para a qual a FANUC o concebeu.

Principais informações do produto

Construção e modularidade SMD

O A20B-2902-0280 usa construção SMD (Surface Mount Device). Os módulos construídos em SMD possuem diversas características práticas em serviço CNC:

Compacidade física:SMD permite maior densidade de componentes em uma área menor de PCB. Os módulos da série A20B-2902 são compactos o suficiente para serem conectados diretamente nos soquetes da placa CPU sem a necessidade de um slot de cartão dedicado.

Conectividade:Cada módulo se conecta à sua placa hospedeira por meio de conectores de borda ou conectores de soquete definidos. A conexão plug-in é a única interface física e elétrica da placa — não é necessária fiação separada.

Substituibilidade:A substituição do módulo SMD é uma operação puramente plug-in – sem solda, sem reconexão de cabos. Desligue, remova o módulo com falha, instale o substituto e ligue. O CNC detecta o módulo na próxima inicialização.

Cenários de aplicação

Falha no nível do módulo CNC:Um sistema CNC da FANUC desenvolve uma falha atribuída ao módulo plug-in A20B-2902-0280. Identificar a placa pela etiqueta do número da peça e instalar a substituição restaura a função desempenhada por este módulo.

Estoque de peças de reposição:Uma instalação que opera sistemas CNC da FANUC mantém um A20B-2902-0280 como peça sobressalente local, permitindo uma resposta rápida ao nível do módulo a uma falha na placa sem atrasos no envio.

Perguntas frequentes

Q1: Como identifico a função específica do A20B-2902-0280 em meu CNC?

O manual de manutenção da FANUC para o modelo CNC específico mapeia cada ranhura do módulo para o seu número de peça e função na lista de peças sobressalentes. Localize o slot que o A20B-2902-0280 ocupa na montagem da placa do CNC e faça referência cruzada com a tabela de peças de reposição do manual de manutenção para confirmar sua função funcional.

Q2: Os números de peça A20B-2902 adjacentes são intercambiáveis ​​com A20B-2902-0280?

Não. Cada número de peça A20B-2902 é um módulo distinto – diferentes tipos de memória, diferentes funções de interface ou diferentes capacidades de controle. O A20B-2902-0280 não pode ser substituído por números de peça adjacentes (0270, 0290, etc.) com base na proximidade numérica. A correspondência exata do número da peça é necessária.

Q3: Quais precauções ESD se aplicam ao manusear A20B-2902-0280?

Manuseie com uma pulseira antiestática aterrada em uma superfície protegida contra descargas eletrostáticas. Armazenar e transportar em embalagens antiestáticas. A série A20B-2902 usa CMOS e ICs de sinais mistos sensíveis a ESD. Segure o tabuleiro pelas bordas; evite tocar diretamente nas superfícies dos componentes, pontos de solda ou áreas de vestígios.

Q4: A substituição do A20B-2902-0280 requer alguma alteração na configuração do CNC?

Para a maioria dos tipos de módulo A20B-2902, uma substituição igual não requer alterações na configuração do CNC. Os módulos de interface de hardware são detectados automaticamente pelo CNC na inicialização. Módulos que transportam dados armazenados (módulos de memória com parâmetro ou conteúdo de software) podem exigir restauração de dados após a substituição. Confirme pelo tipo funcional do módulo – identificado na documentação de manutenção do CNC – se são necessárias etapas de configuração pós-substituição.

Q5: O A20B-2902-0280 é usado em máquinas-ferramenta CNC ou aplicações de controlador de robô?

A FANUC implementa módulos da série A20B-2902 em aplicações de máquinas-ferramenta CNC e controladores de robôs, uma vez que a arquitetura de hardware é partilhada. Se o A20B-2902-0280 atende a uma aplicação CNC ou robótica depende do sistema host no qual está instalado. Confirme o tipo de sistema host na documentação de instalação para verificar o contexto de implementação correto.
