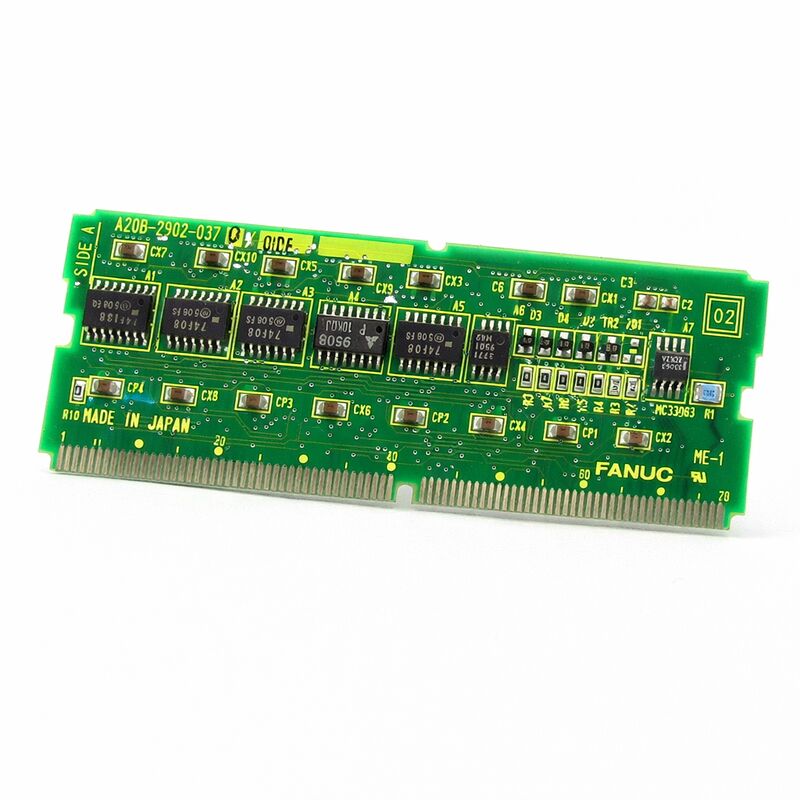

FANUC A20B-2902-0341 | Módulo de Memória Flash ROM de 4 MB / SRAM de 256 KB — Origem Japão Série 16-C / 18-C

Número da peça: A20B-2902-0341

Fabricante: FANUC Corporation (Japão)

Tipo de Produto: Módulo de Memória Combinado FROM / SRAM (Placa Filha SMD)

Capacidade FROM: 4 MB (Flash ROM)

Capacidade SRAM: 256 KB

Sistemas Compatíveis: FANUC Série 16-C, 18-C e compatíveis

Status: Descontinuado pelo Fabricante

Visão Geral

O A20B-2902-0341 é um módulo de memória combinado Flash ROM e SRAM para sistemas CNC FANUC Série 16-C e 18-C. É uma placa filha tipo SMD que se instala na placa CPU principal, fornecendo armazenamento de software não volátil e armazenamento de dados voláteis com backup de bateria em um módulo compacto. A placa faz a interface entre as seções NC (Controle Numérico) e MC (Controle de Máquina / PMC) do controlador, carregando o firmware do sistema, o programa ladder e os dados operacionais ativos que o CNC necessita para funcionar.

A descrição "interfaces entre NC e MC" descreve o que o conteúdo armazenado faz, não um caminho de sinal físico. O conteúdo FROM é o que o NC e o PMC precisam para executar suas respectivas funções — é a base de software comum para ambos. A SRAM de 256 KB armazena os dados que o controlador grava e lê durante a operação da máquina, servindo a ambos os lados NC e PMC da arquitetura de controle.

Este módulo está descontinuado. A FANUC não produz mais unidades novas. As máquinas das Séries 16-C e 18-C continuam operando em plantas de produção em todo o mundo, e o A20B-2902-0341 permanece como um item de manutenção ativo nessas instalações.

Especificações Principais

FROM 4 MB — Armazenamento de Software do Sistema

Os 4 megabytes de Flash ROM neste módulo contêm toda a pilha de software para o controlador da Série 16-C ou 18-C. O software de operação CNC, o software de controle de servo, o software de controle de spindle, o ambiente de execução do programa ladder PMC e qualquer software de opção carregado residem aqui. Quando o controlador é ligado, ele lê o conteúdo do FROM e o carrega na DRAM para execução. O FROM é a fonte — todo o comportamento de processamento do controlador origina-se do código armazenado aqui.

Quatro megabytes foi uma alocação generosa para a geração de software da era Série 16-C/18-C. Acomodou a suíte completa de software de controle mais as opções instaladas sem restrições de capacidade para a maioria das configurações. Máquinas das Séries 16-C e 18-C com pacotes de software de opções extensos podem se aproximar desse limite, mas para configurações padrão de centros de usinagem e centros de torneamento, a capacidade era mais do que suficiente.

A Flash ROM é inerentemente não volátil. Ela retém seu conteúdo sem qualquer fonte de energia, sem bateria e através de armazenamento prolongado. Um módulo FROM removido de uma máquina pode ficar em uma gaveta por anos e ainda conter seu software intacto quando reinstalado.

SRAM 256 KB — Dados Ativos em Memória com Backup de Bateria

Os 256 kilobytes de SRAM contêm os dados específicos da máquina e específicos do trabalho que distinguem a configuração de uma máquina de outra. Programas de peças, tabelas de compensação de ferramentas, configurações de parâmetros, dados de coordenadas da peça e variáveis macro residem aqui. A bateria de backup no módulo mantém o conteúdo da SRAM durante eventos de desligamento.

256 KB é uma alocação moderada de SRAM. Ela atende aos requisitos padrão de programa e dados das máquinas das Séries 16-C e 18-C em aplicações típicas de usinagem. Máquinas com bibliotecas de programas muito grandes ou uso extensivo de variáveis macro podem achar a capacidade limitante. Nesses casos, módulos de expansão de SRAM adicionais podem ter sido instalados nos slots de expansão do sistema.

A bateria de backup é um consumível. Ela tem uma vida útil medida em anos — tipicamente de três a cinco anos em serviço industrial normal, mais longa se a máquina operar continuamente (o que reduz os ciclos de descarga da bateria). Quando a tensão da bateria cai, o controlador FANUC emite um alarme de bateria fraca. Substitua a bateria antes do próximo desligamento planejado da máquina.

Interface NC para MC — O que o Módulo Armazena

A descrição "interfaces entre NC e MC" reflete o conteúdo do módulo em vez de sua arquitetura física. O FROM nesta placa armazena o software tanto para o NC (as funções de controle de movimento e interpolação) quanto para o MC (o ladder PMC — o controlador programável da máquina que lida com a sequenciação de E/S e a lógica da máquina). Eles são armazenados juntos neste módulo e carregados juntos na inicialização.

Este armazenamento combinado significa que uma falha ou corrupção deste módulo afeta simultaneamente as funções NC e PMC. O controlador não pode executar controle de movimento ou lógica de máquina sem seu software correto. Ambos os lados do sistema de controle dependem do conteúdo deste único módulo.

FAQ

Q1: A máquina Série 16-C exibe um alarme de paridade de ROM na inicialização. O A20B-2902-0341 está com defeito?

Um alarme de paridade de ROM indica falha na integridade do conteúdo do FROM. Primeiro, reinstale o módulo — um módulo parcialmente encaixado produz o mesmo alarme que conteúdo corrompido. Se o alarme persistir com o módulo totalmente encaixado, o conteúdo do FROM pode estar corrompido ou o hardware do módulo pode ter falhado. Obtenha um módulo de substituição e carregue a versão correta do software antes de comprometer a máquina à produção.

Q2: Após substituir o A20B-2902-0341, o que deve ser feito antes que a máquina possa funcionar?

Um módulo de substituição é instalado em branco — sem conteúdo FROM, sem dados SRAM. Primeiro, carregue a versão correta do software CNC de um backup ou fonte original usando o procedimento de restauração da tela de boot. Em seguida, restaure todos os dados SRAM: parâmetros, programas de peças, compensações de ferramentas e coordenadas de peças. Confirme se todos os parâmetros estão corretos comparando com uma impressão de parâmetros. A máquina não pode produzir peças corretas até que os parâmetros sejam verificados.

Q3: O programa ladder PMC está faltando após a substituição do módulo. O NC parece funcionar. Por quê?

Se o FROM foi carregado com o software do sistema CNC, mas o ladder PMC não foi incluído no carregamento, o controlador inicia e o NC funciona — mas o PMC não tem um ladder para executar. Sem o ladder, a E/S da máquina não responde. Carregue o programa ladder PMC separadamente da tela de programação PMC ou de um backup de cartão de memória. O ladder é um arquivo separado do software principal do sistema CNC e deve ser carregado independentemente.

Q4: O A20B-2902-0341 pode ser usado para substituir outros módulos FROM de 4 MB na série A20B-2902?

A intercambialidade entre variantes de módulos FROM da série A20B-2902 depende se a capacidade SRAM e a compatibilidade do sistema correspondem. O -0341 especificamente carrega 256 KB de SRAM e é compatível com a Série 16-C/18-C. Outra variante na mesma série pode ter uma alocação de SRAM diferente ou ser compatível com uma série de controlador diferente. Use a correspondência exata do número da peça para compatibilidade confirmada.

Q5: A máquina está funcionando sem problemas há anos. A bateria SRAM deste módulo deve ser substituída proativamente?

Sim. A substituição da bateria em base programada é uma prática melhor do que esperar pelo alarme de bateria fraca. Uma bateria que atinge o limiar de alarme ainda tem alguma margem antes da perda de dados — mas essa margem é finita e imprevisível. Se a máquina for desligada entre o alarme e a substituição da bateria, os dados SRAM estarão em risco. Substitua a bateria durante a manutenção programada a cada três a quatro anos, com a máquina ligada durante a troca para manter a SRAM ativa.
