| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A20B-2902-0348 |
Número da Peça: A20B-2902-0348
Fabricante: FANUC Corporation (Japão)
Tipo de Produto: Módulo de Memória Combinado FROM / SRAM (Placa Filha SMD)
Série da Placa: A20B-2902
Tipos de Memória: Flash ROM (FROM — não volátil) + SRAM (com bateria)
Sistemas Compatíveis: FANUC Série 16, 18, 21 CNC e compatíveis
Design: Placa filha de encaixe SMD

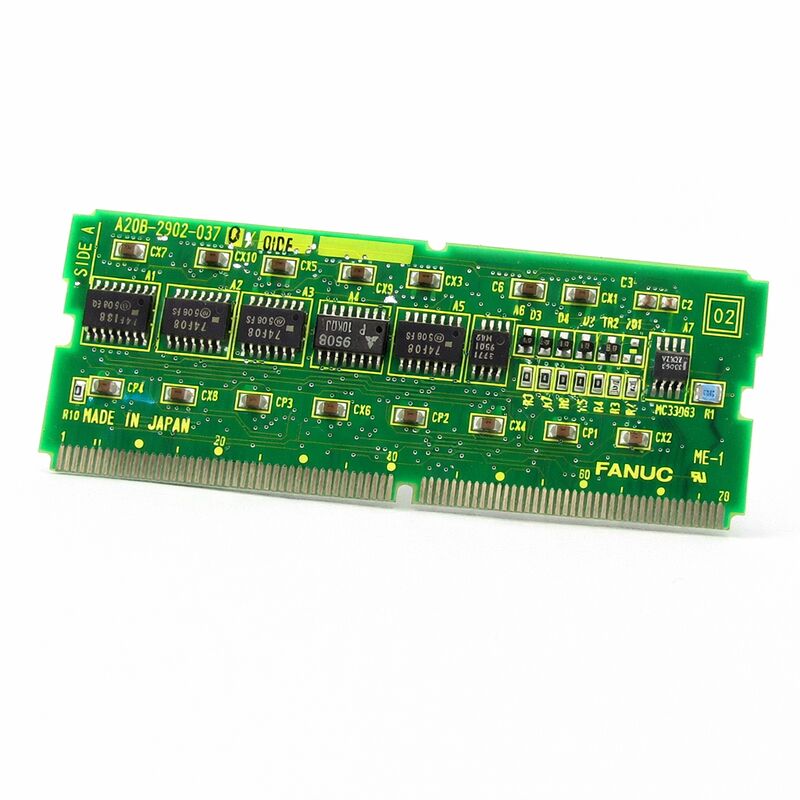

O A20B-2902-0348 é um módulo de memória combinado FROM/SRAM da série A20B-2902 da FANUC — uma família de placas de memória compactas de encaixe SMD que servem como os principais dispositivos de armazenamento persistente em controladores CNC FANUC Série 16, 18 e 21. Ele integra dois tipos de memória funcionalmente independentes em uma única placa filha: Flash ROM para armazenamento de software e programas não voláteis, e SRAM com bateria para retenção de parâmetros e dados.
A série A20B-2902 está entre as famílias de módulos mais importantes no ecossistema de controladores FANUC Série 16/18/21.
Esses controladores — implantados em números enormes em centros de torneamento, centros de usinagem e células de fabricação multieixos em todo o mundo — dependem inteiramente do módulo FROM/SRAM correto para inicializar e operar.
O FROM contém o sistema operacional e o programa em escada PMC. A SRAM contém os parâmetros e os offsets com os quais a máquina opera.
Ambos os tipos de memória estão presentes no A20B-2902-0348, e ambos devem estar intactos para que a máquina funcione.
A placa usa construção de montagem em superfície em toda a sua extensão. Ela se encaixa em um soquete dedicado na placa principal da CPU, ajustando-se perfeitamente ao espaço físico alocado para o módulo de memória no chassi do controlador. A instalação é simples: remova a placa antiga, encaixe a nova, restaure os dados.
Mas a etapa de restauração de dados — recarregar o FROM com o software correto e restaurar os dados da SRAM a partir de um backup — requer preparação antes que a placa seja removida.
| Parâmetro | Valor |
|---|---|
| Número da Peça | A20B-2902-0348 |
| Fabricante | FANUC Corporation |
| Tipo de Produto | Módulo de Memória Combinado FROM / SRAM |
| Série da Placa | A20B-2902 |
| Tipos de Memória | Flash ROM (não volátil) + SRAM com bateria |
| Sistemas Compatíveis | FANUC Série 16, 18, 21 CNC e compatíveis |
| Design | Placa filha de encaixe SMD |
| Origem | Japão |
| Temperatura de Operação | 0 – 55°C |
| Temperatura de Armazenamento | −20 – 60°C |
| Umidade | 75% UR máx. (sem condensação) |
| Condição Disponível | Novo (excedente) / Recondicionado / Reparado |
A Flash ROM no A20B-2902-0348 armazena o software que faz o controlador CNC funcionar. Isso inclui o próprio sistema operacional CNC, o programa em escada PMC que controla a lógica de automação da máquina-ferramenta e, em muitas configurações, os programas de aplicação personalizados e as bibliotecas de macros do fabricante da máquina.
A memória Flash alcança o armazenamento não volátil através de transistores de porta flutuante cujos estados de carga persistem sem energia.
Os dados sobrevivem a interrupções de energia, baterias descarregadas e armazenamento prolongado. Quando o CNC é ligado, o sistema operacional é carregado do módulo FROM e inicia a execução.
Se o conteúdo do FROM estiver corrompido — através de uma gravação falha durante uma atualização de software, danos físicos aos chips ou desgaste das células — o controlador não pode iniciar.
O conteúdo do FROM é específico da máquina.
A versão do sistema operacional deve ser compatível com a geração do hardware. O programa em escada PMC é o programa em escada do fabricante da máquina, exclusivo para essa configuração de máquina.
Um módulo FROM de substituição em branco deve ter os arquivos FROM corretos gravados nele antes que a máquina possa funcionar.
Esses arquivos vêm da documentação do fabricante da máquina, de um representante de serviço FANUC ou de uma cópia de backup feita do módulo original.
A Static RAM no A20B-2902-0348 retém seu conteúdo durante o desligamento através de uma bateria de backup.
A bateria fornece a pequena corrente contínua que as células SRAM precisam para manter seus estados de carga, mantendo os dados intactos.
Quando a tensão da bateria eventualmente cai abaixo do limiar de retenção da SRAM, os dados são perdidos.
A SRAM armazena os dados que mudam durante o uso normal da máquina, mas que devem persistir entre turnos e ciclos de energia. Os parâmetros CNC definem como o controlador se comporta — limites de taxa de avanço, limites de curso do eixo, ganhos do servo, configurações de comunicação.
As tabelas de offsets de ferramentas contêm os valores de compensação de comprimento e raio para cada ferramenta registrada. Os offsets de coordenadas de trabalho definem as posições de referência para as peças que estão sendo usinadas. Tudo isso reside na SRAM.
A perda de dados da SRAM é um evento de produção. Não danifica a máquina mecanicamente, mas a máquina não pode operar corretamente até que todos os dados sejam restaurados.
Um backup completo dos dados da SRAM — capturado para um PC, USB ou cartão de memória FANUC — antes de qualquer trabalho de manutenção no controlador é a prática padrão que limita o esforço de recuperação a uma recarga de dados em vez de reentrada manual.
A série A20B-2902 contém um grande número de variantes de módulos FROM/SRAM. A capacidade do FROM e a capacidade da SRAM diferem entre as variantes. Algumas variantes atendem às plataformas Série 16-C e 18-C; outras atendem à Série 21; algumas abrangem ambas.
Algumas incluem funções adicionais — interfaces de spindle analógicas, circuitos de execução de programa em escada PMC — além da memória.
O A20B-2902-0348 é uma variante específica desta família. Ele atende às suas plataformas de controlador definidas com sua configuração de memória específica. Substituí-lo por uma variante diferente — mesmo uma que pareça fisicamente semelhante — acarreta o risco de uma incompatibilidade de capacidade incorreta ou incompatibilidade de hardware.
Sempre confirme o número exato da peça na etiqueta da placa instalada antes de adquirir uma substituta.
P1: O controlador exibe um alarme de checksum FROM em cada inicialização. Nada mais mudou. Esta placa é a causa?
Um alarme persistente de checksum FROM na inicialização indica que o conteúdo do FROM foi corrompido ou uma célula FROM falhou.
Primeiro, verifique se o alarme ocorreu após uma atualização de software — uma gravação interrompida no FROM pode corromper o setor afetado.
Se nenhuma atualização estava em andamento, o hardware do FROM falhou.
O módulo requer substituição seguida por uma regravação completa do FROM. Tenha o conjunto de arquivos FROM correto pronto antes de iniciar o trabalho.
P2: O CNC gera um alarme de bateria fraca. Quanto tempo resta antes que os dados da SRAM sejam perdidos?
O alarme de bateria fraca aparece quando a tensão da bateria cai abaixo do limiar de aviso, não do limiar crítico de retenção.
A diferença entre esses limiares geralmente fornece várias semanas em condições normais, embora isso varie com a idade da bateria e a temperatura do gabinete.
Trate o alarme como exigindo ação em poucos dias. Substitua a bateria com o controlador ligado para manter o conteúdo da SRAM durante a troca.
P3: O módulo de substituição A20B-2902-0348 chegou. Há algo a verificar antes da instalação?
Confirme se o número completo da peça do módulo de substituição corresponde exatamente ao módulo instalado, incluindo qualquer sufixo de revisão.
Inspecione os contatos do conector quanto a quaisquer danos de transporte ou armazenamento. Confirme se o backup de todos os dados do CNC está completo e verificado antes de remover o módulo original.
Tenha o conjunto de arquivos FROM pronto para recarregar. Com essas etapas em ordem, a instalação pode prosseguir com confiança.
P4: Após substituir o módulo e recarregar os dados, os parâmetros do servo de um eixo parecem ligeiramente diferentes dos valores de backup. O que deve ser verificado?
Após uma recarga de dados, compare todos os parâmetros do eixo em questão com uma segunda cópia de backup ou com a documentação da máquina.
Uma discrepância de parâmetro de um único dígito pode, às vezes, resultar de um backup que capturou dados durante uma edição de parâmetro, em vez do estado final estável.
Se o valor atual do parâmetro estiver produzindo um comportamento correto da máquina, e o backup mostrar apenas uma diferença numérica trivial, os valores restaurados provavelmente estão corretos.
P5: A máquina usa uma revisão posterior do A20B-2902-0348 (por exemplo, /02A em vez de /01A). Eles são intercambiáveis?
Sufixos de revisão de hardware menores dentro do mesmo número de peça base representam alterações no layout da PCB ou substituições de componentes que mantêm a mesma especificação funcional.
Na maioria dos casos, eles são intercambiáveis.
A FANUC geralmente projeta revisões posteriores para serem retrocompatíveis com instalações de revisões anteriores.
Se houver incerteza para uma aplicação específica, confirme com a documentação de manutenção da máquina ou com um recurso de serviço FANUC.
