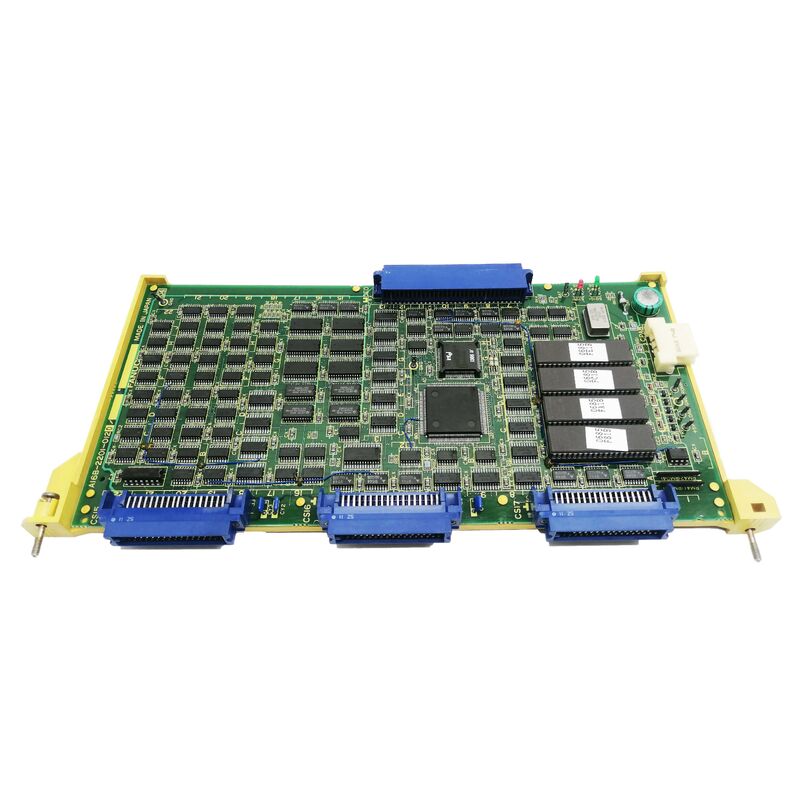

A 16B-1300-0220 Fanuc PCB Board A 16B13000220 AI6B-I3OO-O22O

A16B-1300-0220 ∙ FANUC Sensor integrado / PCB de conversão de sinal de sensor ∙ Série A16B-1300 / Integração de medição CNC

Conversão de sinal de sensores ️ Conexão de sensores de máquinas e controlo CNC

O A16B-1300-0220 é um PCB de conversão de sinal que faz a ponte entre o mundo de medição física dos sensores de máquinas-ferramenta e o ambiente de sinal digital do CNC FANUC.As duas funções implicadas na sua descrição revelam o seu papel completo:

Interface de sensor integrada:"Sensor integrado" refere-se a sensores incorporados na máquina-ferramenta ̇ sondas tácteis, sensores de medição de peças,ou outros dispositivos de medição integrados que estejam fisicamente integrados na máquina e não fixados externamenteEstes sensores geram sinais quando entram em contacto com uma peça de trabalho ou uma superfície de referência.

Circuito de conversão de sinal do sensor:Sinais de sensores brutos, normalmente sinais analógicos de tensão ou de corrente,ou simples contatos de ligação / desligação devem ser condicionados e convertidos para o formato de sinal digital que o circuito de entrada do CNC esperaO A16B-1300-0220 realiza esta conversão:

• Conversão analógica-digitalpara sensores que produzem saída analógica (sensores de força, sensores de distância, sistemas de medição capacitivos)
• Condicionamento do sinalpara amplificar, filtrar ou remodelar sinais de sensores brutos antes do processamento CNC
• Conversão de níveisentre a tensão de sinal do sensor e os níveis de tensão de entrada lógica do CNC
• Isolamentoentre o circuito do sensor e o, impedindo ruído ou tensões transitórias do corpo da máquina que chegam ao CNC

Informações essenciais sobre o produto

Por que a conversão de sinal é importante em aplicações CNC

Os sensores de máquinas-ferramenta geram sinais em ambientes que são fundamentalmente diferentes do ambiente eletrônico do controlador CNC:

Ruído eléctrico:As máquinas-ferramentas geram interferências eletromagnéticas substanciais de servo-acionamentos, acionamentos de fuso, solenoides hidráulicos e equipamentos de soldagem por arco.Os sensores que circulam pelo gabinete elétrico da máquina captam este ruído.Sem condicionamento do sinal, o ruído corrompe o sinal de medição.

Descoordenação do formato do sinal:Os sensores podem emitir tensões analógicas (010V, 420mA) ou sinais diferenciais que as entradas digitais padrão do CNC não podem processar diretamente.A conversão de sinal mapeia esses formatos para entradas digitais compatíveis com CNC.Isolamento do solo:Os sensores integrados mecanicamente na máquina podem ter referências de terra diferentes do controlador CNC.O A16B-1300-0220 resolve todos esses problemas , um sinal correctamente formatado que o CNC pode usar para medição, controle e feedback.

Cenários de aplicação

Falha de medição da peça embutida:Um centro de usinagem CNC FANUC com medição com sonda táctil integrada perde a precisão da medição ou gera alarmes de comunicação dos sensores.A placa de conversão de sinal A16B-1300-0220 é identificada como a falhaA substituição restaura a conversão precisa do sinal de medição.

Manutenção da integração dos sensores CNC:Uma máquina-ferramenta CNC FANUC com sensores de medição incorporados é submetida a manutenção da placa de comando.

Perguntas frequentes

P1: Com que tipos de sensores a interface A16B-1300-0220 funciona?

A descrição "SENSOR INSTRUTUIDO" sugere sensores fisicamente integrados na máquina-ferramenta, normalmente sondas de toque (Renishaw, marca FANUC), sondas de medição no fuso,ou sensores de presença da peça de trabalhoO circuito de conversão de sinal adapta-se às características eléctricas específicas destes sensores integrados.Confirmar os tipos de sensores compatíveis a partir da documentação aplicável da máquina-ferramenta FANUC e CNC.

P2: A A16B-1300-0220 é a mesma que uma placa de E/S padrão?

Não. As placas de E/S padrão (como a placa de E/S A16B-1212-0221 C6 confirmada nesta sessão) gerem sinais digitais de E/S de ligação/desligação da máquina, interruptores, solenoides, lâmpadas.A A16B-1300-0220 é especificamente uma placa de conversão de sinal para sensores de medição, proporcionando o condicionamento, conversão e isolamento adicionais que os circuitos de medição de precisão exigem para além da funcionalidade padrão de E/S.

P3: A substituição do A16B-1300-0220 requer alguma recalibração do sensor?

As placas de conversão de sinal que incluem componentes de ajustamento de ganho ou de deslocamento podem afetar a precisão da medição após a substituição.Se a recalibração é necessária depende do sistema de sensores específico e se as características de conversão da nova placa correspondem ao original. Confirmar a partir da documentação do sistema de medição FANUC aplicável.

Q4: A falha do A16B-1300-0220 afeta o comando servo do eixo do CNC?

As falhas da placa de conversão de sinal do sensor afetam as funções de medição, a medição de peças, os ciclos de sonda e o feedback baseado em sensores, mas normalmente não afetam o controle de servo do eixo primário do CNC.O CNC continua a usinagem usando coordenadas programadasAs funções dependentes dos sensores (macros de medição, operações desencadeadas pelos sensores) são as únicas afetadas.
