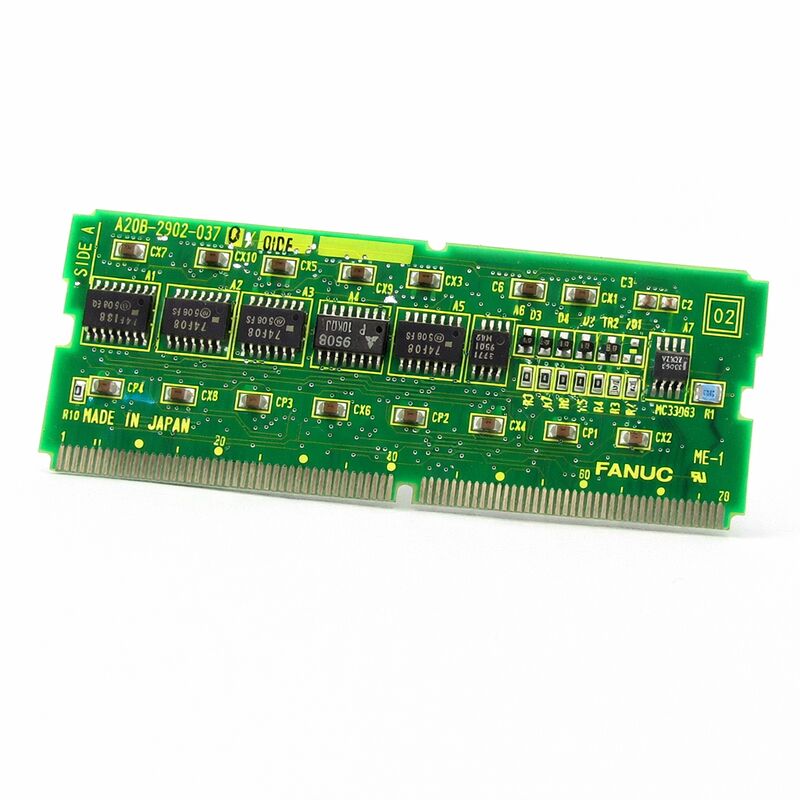

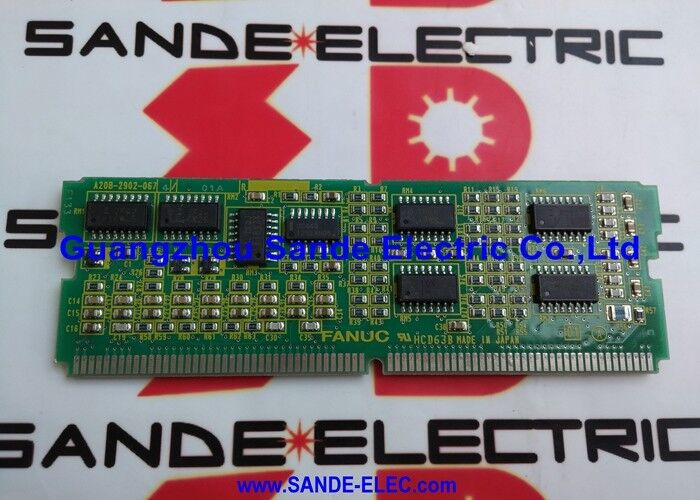

FANUC Placa de circuito A20B-2902-0370 A2OB-29O2-O37O A20B29020370

FANUC A20B-2902-0370 ∙ Módulo de Memória PCB ∙ Série A20B-2902, Controlador CNC FANUC, Japão Origem

Número da parte:A20B-2902-0370

Fabricante:FANUC Corporation (Japão)

Tipo de produto:PCB de módulo de memória (SMD Daughter Board)

Série do quadro:A20B-2902

Aplicação:Expansão e armazenamento da memória do controlador CNC FANUC

Design:Placa filha SMD plug-in

Resumo

O A20B-2902-0370 é um PCB de módulo de memória da série A20B-2902 da FANUC. Esta série abrange uma ampla família de placas de memória SMD plug-in usadas nos controladores CNC da FANUC para armazenamento de programas,retenção de parâmetros, hospedagem de software de sistema e expansão de memória.

O A20B-2902-0370 representa uma variante específica desta família de produtos, configurada para satisfazer os requisitos de memória da sua plataforma de controlador designada.

As arquiteturas dos controladores CNC da FANUC dependem de um sistema de memória em camadas.

A memória não volátil mantém o software e os dados que devem persistir em ciclos de energia.A SRAM protegida por backup faz a ponte entre os dois volátil em sua operação elétrica, efetivamente não volátil através da protecção da bateria.

A série A20B-2902 fornece a implementação física modular dessas camadas de memória, com cada variante servindo plataformas e capacidades específicas.

A variante -0370 está dentro da faixa de números de peças dos módulos A20B-2902 associados às funções de armazenamento FROM e SRAM para plataformas de controladores FANUC na faixa de gerações das séries 16 a 21.

Estes módulos seguem o desenho estabelecido da série A20B-2902: construção SMD compacta, ligação direta à tomada da placa principal,e circuitos CMOS de baixa potência que minimizam a dissipação de calor dentro do gabinete do controlador.

Principais especificações

Memória na Arquitetura CNC da FANUC

A memória de um controlador CNC FANUC não é um único bloco de armazenamento indiferenciado. É uma hierarquia cuidadosamente estruturada onde diferentes tipos de dados vivem em diferentes tecnologias de memória,porque cada tipo de dados tem requisitos diferentes para a velocidade de acesso, escrever resistência, e persistência.

O software de operação CNC vive no FROM.

Foi escrito lá durante a instalação do software de fábrica, e só muda quando uma atualização de software deliberada é executada.

A alta resistência da memória flash para operações de leitura e a resistência moderada para operações de gravação a tornam ideal para esse uso ∙ o software é lido a cada ligação, mas escrito raramente.

Parâmetros e deslocamentos vivem na SRAM com bateria.

Eles mudam durante a operação normal, um deslocamento atualizado após um corte de qualificação, um parâmetro ajustado durante a manutenção, para que eles devem estar na memória que pode ser escrito rapidamente e frequentemente, não em Flash.

Mas eles também devem persistir quando a energia está desligada, razão pela qual a SRAM suportada por uma bateria é usada em vez da DRAM.

Alguns controladores e algumas configurações de memória também usam DRAM para buffers de trabalho os cálculos de interpolação, buffers de comunicação,e dados de execução PMC que são gerados frescos em cada ligação e não precisam sobreviver ao ciclo de potência.

O A20B-2902-0370 serve a sua posição específica nesta hierarquia de memória para a sua plataforma de controlador designada.

Projeto SMD e manuseio da placa

A tecnologia de montagem de superfície define o caráter físico das placas da série A20B-2902.Conector são montados na superfície da placa em vez de através de furos no substrato do PCB.

Isso permite uma maior densidade de componentes em uma placa menor, razão pela qual esses módulos de memória podem empacotar uma capacidade de armazenamento significativa no formato de placa filha compacta.

A construção SMD também significa que estas placas exigem manuseio cuidadoso.

Os componentes montados na superfície do PCB são mais suscetíveis a danos físicos devido a um mau manuseio do que os componentes de buraco.

O tabuleiro deve ser manuseado pelas bordas.

As superfícies dos componentes não devem ser tocadas com as mãos nuas. Os óleos da pele e os resíduos podem danificar as superfícies dos componentes ou introduzir contaminação nos contatos dos conectores ao longo do tempo.

Os componentes de memória CMOS são sensíveis à descarga eletrostática.

Um evento estático que não seria notado como um choque perceptível para uma pessoa ainda pode gerar voltagem suficiente para danificar um portão lógico ou célula de memória.

Precauções anti-estáticas ̇ correia de pulso, superfície de trabalho aterrada ?? são requisitos padrão ao manipular qualquer placa de memória SMD.

Lista de verificação prévia à substituição

A substituição de qualquer módulo de memória da série A20B-2902 requer uma sequência de etapas antes do início do trabalho físico..

O primeiro passo é sempre um backup completo.o backup deve capturar tanto o software FROM (da função de backup de memória da tela de arranque do FANUC) como os dados SRAM (parâmetros, desvios, programas, dados PMC).

A maioria dos controladores FANUC suporta backup para um cartão SRAM, um dispositivo de memória USB ou um PC via RS-232.

A segunda etapa consiste na confirmação do número de peça do módulo de substituição.

A série A20B-2902 contém muitas variantes com aparência física semelhante, mas diferentes capacidades e compatibilidade.

Após a substituição, o FROM deve ser reescrito com os ficheiros de software corretos.

A máquina não deve ser declarada pronta para produção até que todas as categorias de dados tenham sido verificadas em relação ao backup.

Perguntas frequentes

Q1: Que sintomas produz normalmente um A20B-2902-0370 que falha antes da falha completa?

A degradação gradual na memória Flash produz avisos de soma de verificação FROM intermitentes que vêm e vão A degradação da SRAM mostra-se como uma corrupção ocasional de dados aleatórios em parâmetros ou deslocamentosQualquer um dos sintomas requer a substituição do módulo antes que a falha se torne completa.

Uma vez que ocorre uma falha completa, a máquina não pode ser ligada ou executada corretamente.

P2: O controlador completou uma atualização de software, e agora mostra um erro FROM.

Uma gravação FROM interrompida ou incorrectamente executada durante uma atualização de software pode corromper um ou mais setores FROM.Selecionando os arquivos de software errados, ou tentando carregar software incompatível, corrupção FROM é o resultado provável.

O FROM deve ser reescrito do início com os ficheiros de software corretos.

Se repetidas tentativas de gravação falharem, os chips FROM foram danificados e o módulo requer substituição.

P3: Após um desligamento da máquina para as férias, o controlador restaura, mas mostra perda de dados de parâmetros em alguns eixos. A bateria lê 3.0V. É a bateria a causa?

Uma célula de lítio de 3,0 V está no final ou perto do fim de sua vida útil

O padrão de perda de dados (afetando alguns eixos, mas não todos) é consistente com uma área de célula SRAM que perdeu dados quando a tensão da bateria caiu abaixo do limiar de retenção.

Substitua a bateria, recarregue os dados dos parâmetros do backup e programe verificações regulares da bateria para evitar recorrências.

P4: A tela CNC mostra "SRAM DATA ERROR" no power-up. A máquina está em armazenamento há 18 meses. O que aconteceu?

O armazenamento prolongado sem alimentação externa significa que a bateria de reserva suportava a SRAM sozinha durante todo o período de armazenamento.

Uma bateria que tinha capacidade restante limitada antes do armazenamento pode ter sido esgotada durante o período de armazenamento, causando perda de dados da SRAM.

Os dados da SRAM devem ser recarregados a partir do backup.

Para armazenamento a longo prazo, o controlador deve ser ligado periodicamente (a cada 3 ou 6 meses) para manter o estado da bateria.

P5: É possível usar o A20B-2902-0370 num controlador da série 18-C que atualmente usa uma variante diferente, se o conector se encaixar fisicamente?

A compatibilidade dos conectores físicos não garante a compatibilidade electrónica.

As variantes da série A20B-2902 podem partilhar o mesmo formato de conector, tendo diferentes capacidades de memória, diferentes relações FROM/SRAM ou diferentes tensões de interface.

A instalação de uma variante incorreta pode fazer com que o controlador não reconheça o módulo, funcione com uma alocação incorreta da capacidade de memória ou produza falhas de memória devido a incompatibilidades de faixa de endereços.

Sempre utilizar o número exacto da peça documentado para o modelo específico do controlador.
