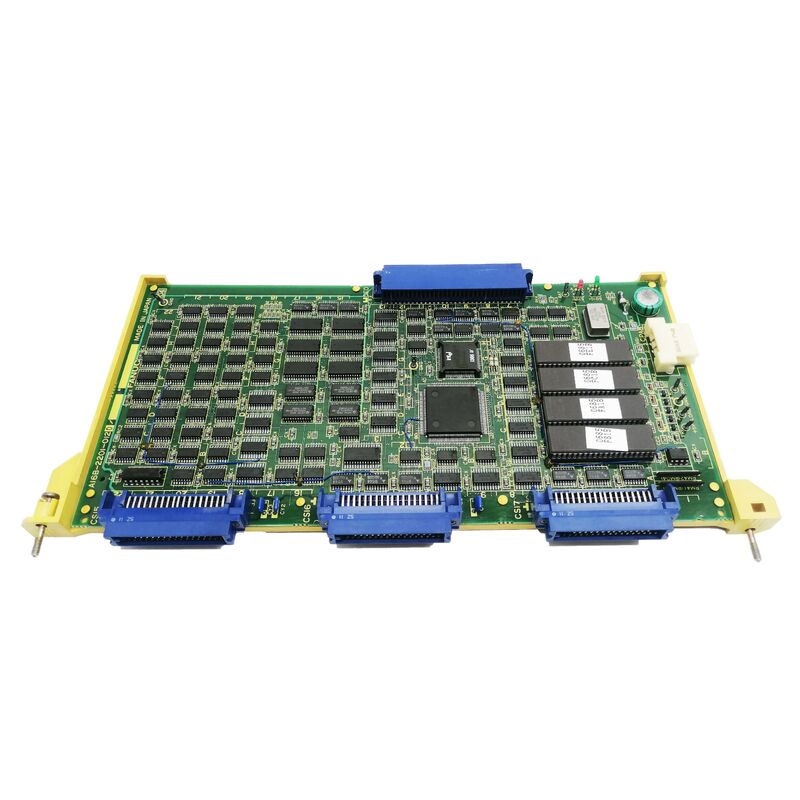

Placa A16B-1310-0380 Fanuc PCB A16B13100380 AI6B-I3IO-O38O

A16B-1310-0380 | PCB de E/S do painel do operador FANUC Tipo A - Interface do operador CNC / Série A16B-1310 / E/S de controle da máquina

E/S do painel do operador — a ponte entre o operador e o CNC

A A16B-1310-0380 é a PCB de E/S do painel do operador Tipo A — a placa que faz a interface do hardware físico do painel do operador (botões, interruptores, teclas seletoras, lâmpadas indicadoras) com o sistema de controle CNC da FANUC.

Na arquitetura CNC da FANUC, o painel do operador fornece todos os pontos de controlo manual fora do teclado MDI:

Chaves de controle da máquina:INÍCIO DE CICLO, RETENÇÃO DE ALIMENTAÇÃO, PARADA DE EMERGÊNCIA, OVERRIDE DO FUSO, OVERRIDE DE ALIMENTAÇÃO e interruptores de seleção de modo — todos montados na face frontal do painel do operador.

Indicadores de modo e lâmpadas de status:Lâmpada POWER ON, LED CYCLE START, indicador ALARM, lâmpada da tecla PROGRAM PROTECT e outros indicadores de status que mostram o estado atual da máquina.

Gerador de pulso manual (MPG/volante):O volante jog para posicionamento manual do eixo é conectado através do painel do operador, com a PCB de E/S gerenciando o sinal de pulso do volante.

O A16B-1310-0380 coleta todas essas entradas e saídas de sinais físicos – as ações do interruptor do operador tornam-se comandos digitais processados ​​pelo PMC e os comandos de saída do PMC iluminam as lâmpadas indicadoras corretas.

Principais informações do produto

"Tipo A" — Variante dentro da família de E/S do painel do operador

A designação "Tipo A" identifica esta variante de PCB de E/S dentro da família de placas do painel do operador A16B-1310. A FANUC normalmente produz placas de E/S do painel do operador em vários tipos:

Tipo A:A configuração de E/S do painel de operação padrão — fornecendo o conjunto básico de entradas e saídas para painéis de operação de máquinas-ferramenta CNC padrão.

Outras variantes de tipo:Variantes adicionais (Tipo B, etc.) podem fornecer capacidade de E/S expandida para máquinas com mais interruptores e lâmpadas, ou diferentes especificações de interface para diferentes configurações de painel.

A designação "Tipo A" garante que a capacidade do ponto de E/S da placa e as especificações de sinal correspondam ao conjunto específico do painel do operador ao qual ela serve.

Cenários de aplicação

Interruptor do painel do operador não responde:Um CNC da FANUC apresenta falhas de comunicação no painel do operador — os interruptores já não respondem e as lâmpadas de estado não são atualizadas. A PCB tipo AI/O A16B-1310-0380 é identificada como a falha. A substituição restaura a comunicação do painel do operador.

Substituição planejada da placa do painel:Um painel de operação CNC da FANUC passa por manutenção após anos de utilização em produção. O A16B-1310-0380 foi substituído para garantir continuidade confiável da interface do operador.

Perguntas frequentes

Q1: O que acontece quando o A16B-1310-0380 falha – a máquina ainda pode ser controlada?

Quando a PCB de E/S do painel do operador falha, os interruptores físicos do painel do operador — incluindo CYCLE START, FEED HOLD e o botão de parada de emergência — não podem mais se comunicar com o PMC. A operação segura torna-se impossível. O CNC poderá gerar alarmes de Link I/O. A máquina deve ser colocada em um estado de parada segura antes de resolver a falha.

P2: O A16B-1310-0380 (Tipo A) é compatível com qualquer conjunto de painel do operador FANUC?

A variante Tipo A corresponde a uma configuração específica do painel do operador. Os painéis do operador FANUC estão disponíveis em vários tamanhos e configurações de interruptores — cada um exigindo o tipo de placa de E/S correspondente. Confirme o número específico do conjunto do painel do operador e a documentação aplicável do painel do operador FANUC para verificar a compatibilidade do Tipo A.

Q3: A substituição do A16B-1310-0380 requer alterações nos parâmetros do PMC?

Não. O mapa de endereços do link de E/S do PMC para a placa de E/S do painel do operador é armazenado na memória principal do CNC. Depois de instalar o A16B-1310-0380 substituto, o PMC restabelece a comunicação do link de E/S usando a configuração de endereço existente. Verifique se todos os interruptores e lâmpadas do painel do operador funcionam corretamente após a substituição.

Q4: Que voltagem os interruptores e lâmpadas do painel do operador usam com A16B-1310-0380?

As placas de E/S do painel do operador FANUC desta época utilizam 24 VCC para sinais de entrada de interruptor e sinais de saída de lâmpada — o nível lógico padrão para circuitos de operador de máquinas-ferramenta CNC. O A16B-1310-0380 converte esses sinais de 24 VCC para os níveis digitais de baixa tensão usados ​​internamente pelo CNC.

P5: O A16B-1310-0380 está disponível em canais de atendimento especializados?

As placas de E/S do painel do operador da série A16B-1310 são fornecidas por distribuidores especializados da FANUC, incluindo FanucWorld, MRO Electric, CNC Electronics e Radwell. Entre em contato com o número completo da peça A16B-1310-0380 e a designação "Tipo A" para disponibilidade atual.
