PLACA PC FANUC A20B-2902-0461 A20B29020461 A2OB-29O2-O461

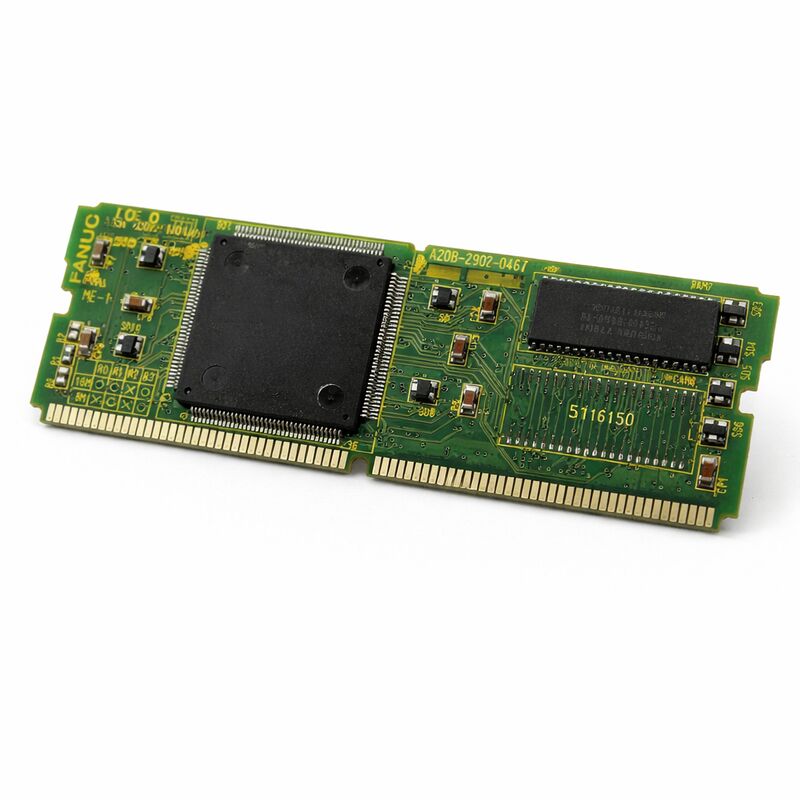

FANUC A20B-2902-0461 ∙ 8MB DRAM Sistema RAM Modulo ∙ Série 16-C / 18-C CNC, descontinuado, Japão Origem

Número da parte:A20B-2902-0461 A20B-2902-0461 A20B-2902-0461 A20B-2902-0461 A20B-2902-0461 A20B-2902-0461 A20B-2902-0461 A20B-2902-0461 A20B-2902-0461

Fabricante:FANUC Corporation (Japão)

Tipo de produto:Módulo de memória DRAM (SMD Daughter Board)

Capacidade:8 MB

Tipo de memória:DRAM (RAM dinâmica volatile)

Sistemas compatíveis:FANUC Série 16-C, 18-C CNC

Status:Descontinuado pelo fabricante

Resumo

O A20B-2902-0461 é o módulo RAM do sistema DRAM de 8 MB para os controladores CNC da série 16-C e 18-C da FANUC.É uma placa filha compacta SMD (tecnologia de montagem de superfície) que se conecta diretamente a um soquete designado no PCB do controlador principal, fornecendo a memória dinâmica de acesso aleatório utilizada pelo controlador para todas as operações do sistema em tempo real durante a execução da máquina.

Os controladores das séries 16-C e 18-C da FANUC representavam uma geração madura de plataformas CNC de gama média, amplamente utilizadas em centros de torneamento e centros de usinagem durante a sua época de produção.

O 16-C serviu para aplicações de torneamento e fresagem de vários eixos; o 18-C visava centros de usinagem compactos que exigiam um robusto controle coordenado de vários eixos.

Ambos os controladores dependiam da memória do sistema DRAM para a execução de programas CNC, processamento lógico de escada PMC, buffering de dados para controle de servo e fuso e todos os cálculos de tempo de execução.O A20B-2902-0461 é o módulo DRAM específico de 8 MB que fornece esta memória.

A DRAM é uma memória volátil que requer ciclos de atualização contínuos para reter seu conteúdo.

O sistema operacional e os parâmetros do CNC são armazenados em memória não volátil (FROM e SRAM com bateria).

A DRAM mantém os dados de trabalho gerados durante um ciclo da máquina: buffers de interpolação, buffers de comunicação e dados de execução do PMC.o controlador recarregar os dados necessários da memória não volátil e começa a escrever para o novo DRAM.

Este módulo foi descontinuado pela FANUC.

As unidades de substituição provêm de excedentes de inventário testados, placas remodeladas profissionalmente ou módulos originais reparados.

Principais especificações

DRAM na Arquitetura do Controlador CNC

A hierarquia de memória de um controlador CNC serve para diferentes tipos de dados.

Ele contém o software do sistema CNC, programas de peças, parâmetros, dados de deslocamento de ferramentas e a escada PMC. Estes dados devem sobreviver a ciclos de energia.

A DRAM ocupa um lugar diferente nesta hierarquia.

É rápido, denso e barato, mas volátil. O software operacional do CNC usa DRAM como seu scratchpad de trabalho.Os cálculos de interpolação geram dados de posição para cada eixo em cada ciclo de servoOs dados de comando do fuso estão em buffer, os dados de comunicação do PMC são trocados.

A comunicação com os dispositivos de E/S envolve a gestão de buffers.

Todos estes dados intermediários e transitórios vivem na DRAM durante a operação da máquina.

O software do sistema gere a alocação de DRAM e atualiza automaticamente.

O operador e o técnico de manutenção normalmente não estão cientes da operação da DRAM até que ela falhe.

O alarme mais comum é um erro de paridade: o controlador detecta que os dados lidos a partir de um endereço DRAM não correspondem ao bit de paridade escrito com os dados.

Este alarme aparece quando ligado durante o teste de memória do controlador, ou ocasionalmente durante o funcionamento se uma célula falhar intermitentemente sob tensão térmica.

Alarmes de erro de paridade e decisão de substituição

Um alarme de erro de paridade de DRAM é um indicador confiável de falha do módulo de memória. Os controladores da série i/C da FANUC realizam testes de memória durante a inicialização de ligação.o alarme é gerado e o controlador não pode voltar ao seu estado normal de funcionamento;.

A máquina não pode ser jogada, programada ou executada até que a falha seja corrigida.

Erros de paridade intermitentes erros que aparecem ocasionalmente durante a operação, mas não consistentemente na ligação sugerem uma célula DRAM marginal.A célula pode passar no ensaio de ligação quando o módulo estiver frio., mas falha durante o funcionamento à medida que o módulo aquece.

Esta dependência térmica é um padrão comum de envelhecimento da DRAM. Se o erro de paridade aparecer apenas depois que o controlador estiver funcionando por algum tempo, esse modo de falha térmica é provável.

Antes da substituição do módulo, é essencial um backup completo dos dados CNC.

Embora a própria DRAM seja volátil e não contenha dados armazenados de forma persistente, o processo de substituição do módulo requer a abertura do controlador e o manuseio da placa principal.

Qualquer perturbação acidental das conexões SRAM ou da placa principal com bateria pode causar perda de dados da memória não volátil.

Faça backup de todos os programas, parâmetros, escada PMC e dados de ferramentas para um PC ou dispositivo de armazenamento USB antes de iniciar qualquer trabalho.

Construção e manuseio de SMD

O A20B-2902-0461 usa uma construção de montagem de superfície. Os chips DRAM e todos os componentes associados são montados diretamente na superfície da placa pequena, sem componentes de furo.

O conector não é tão robusto mecanicamente quanto um conector de borda grande, pois pode ser danificado por desalinhamento ou inserção forçada.

Não toque nas superfícies dos componentes nem nos contatos dos conectores.

Usar precauções anti-estáticas durante todo o processo de manuseio. Um evento de ESD durante o manuseio pode danificar as células DRAM que, em seguida, falham intermitentemente em serviço.produzindo os mesmos sintomas de erro de paridade que a substituição pretendia curar.

Alinhe o conector cuidadosamente antes de pressionar a placa na tomada.

Se a placa não estiver totalmente ligada, o controlador pode ligar mas relatar erros de comunicação ou alarmes de memória inesperados que não correspondem à condição real da placa.

Perguntas frequentes

Q1: O CNC mostra um alarme de erro de paridade DRAM quando ligado. O alarme aparece consistentemente em cada inicialização. Como podemos ter certeza de que é o A20B-2902-0461?

Um erro de paridade consistente em cada ligação é um forte indicador de um módulo DRAM falhado.

O auto-teste de memória do controlador executa a mesma sequência de teste em cada ligação, e uma célula falhada falha o mesmo teste toda vez.

Antes de encomendar uma substituição, inspeccionar visualmente o módulo e a sua tomada para detectar qualquer contaminação ou dano físico.

Se nenhum dos dois for encontrado, o módulo falhou internamente e requer substituição.

P2: O alarme de paridade aparece apenas após a máquina ter funcionado por cerca de 30 minutos.

Esta é uma falha clássica de DRAM no modo térmico. As células do módulo são marginais ̇ passam no teste de ligação a frio, mas desenvolvem erros de sincronização à medida que o dispositivo aquece durante o funcionamento.As características de refrigeração da célula diminuem com a temperatura, e, eventualmente, os dados lidos não correspondem à paridade escrita.

A desligação permite que o módulo arrefeça, permitindo que ele passe o teste a frio novamente.

Não continuar a operar com esta condição. A integridade dos dados durante a usinagem não pode ser garantida quando a DRAM é termicamente instável.

P3: O backup foi feito antes da substituição do módulo. Após a instalação do substituto A20B-2902-0461, é necessário recarregar algum dado?

O módulo DRAM em si não contém dados persistentes a placa de substituição começa em branco, o que é correto.Os parâmetros armazenados na SRAM com bateria podem estar corrompidos.

Após a instalação, verifique se todos os parâmetros, deslocamentos de ferramentas e dados PMC estão intactos verificando os valores-chave em relação ao backup.

Se algum valor estiver incorreto ou aparecer alarmes após a reinicialização, restaurar a partir de um backup.

P4: Existem outros módulos de DRAM de 8 MB na série A20B-2902 que possam substituir o -0461 em uma série 18-C?

A série A20B-2902 inclui várias variantes de DRAM de 8 MB combinadas a diferentes gerações de controladores e configurações de soquete da placa principal.

Outras variantes da mesma série (como -0630 para 16i/18i) usam diferentes dimensões de placa, configurações de conectores ou especificações de DRAM.

Não são substituíveis sem compatibilidade confirmada.

P5: É possível reparar o A20B-2902-0461 a nível de componentes em vez de substituir todo o quadro?

Os chips DRAM são componentes básicos, e um técnico habilidoso em reparação de placas às vezes pode identificar e substituir um chip falhado específico em um módulo DRAM.Se isso é prático depende do tipo de pacote do chip e da disponibilidade de um componente correspondente.

Nas placas de montagem de superfície, a substituição de chips requer equipamentos de retrabalho SMT de precisão.

Se um serviço de reparação qualificado oferecer um módulo reparado e testado com garantia, esta é uma alternativa viável e rentável ao fornecimento de um original excedente testado.
