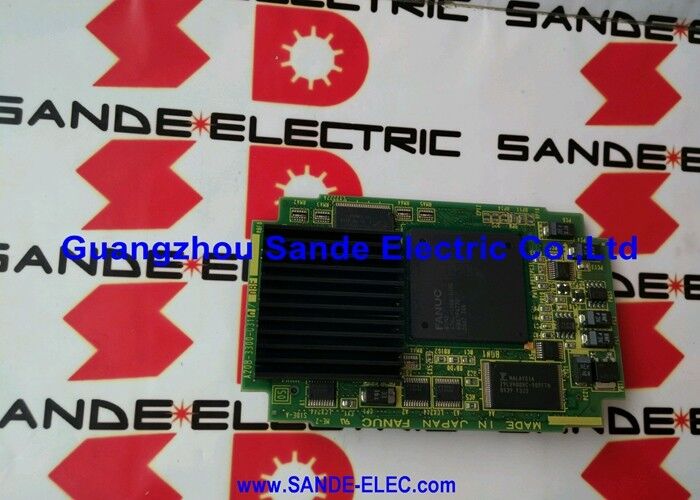

FANUC A20B-2902-0490 | Módulo de Controle CRT HSSB — Série 16-C / 18-C, Origem Japão

Número da Peça: A20B-2902-0490

Fabricante: FANUC Corporation (Japão)

Tipo de Produto: Módulo de Controle CRT HSSB (Placa Filha de Barramento Serial de Alta Velocidade)

Série da Placa: A20B-2902

Sistemas Compatíveis: FANUC Série 16-C, 18-C e compatíveis

Visão Geral

O A20B-2902-0490 é o módulo de controle CRT HSSB para sistemas CNC FANUC Série 16-C e 18-C. HSSB significa High-Speed Serial Bus — a arquitetura de comunicação que a FANUC usava para conectar a unidade de controle CNC a dispositivos periféricos, incluindo o display CRT.

Este módulo é a interface que faz essa conexão funcionar. Ele é conectado diretamente à placa CPU principal do controlador Série 16/18 Modelo C e gerencia o caminho do sinal entre o processador CNC e o sistema de exibição.

Sem esta placa, a função de exibição CRT está ausente.

O CNC pode operar internamente, mas o display do painel do operador não receberá dados nem renderizará a tela do CNC corretamente. Em sistemas configurados com um monitor CRT, esta placa é o hardware que permite ao operador ver o que o CNC está fazendo.

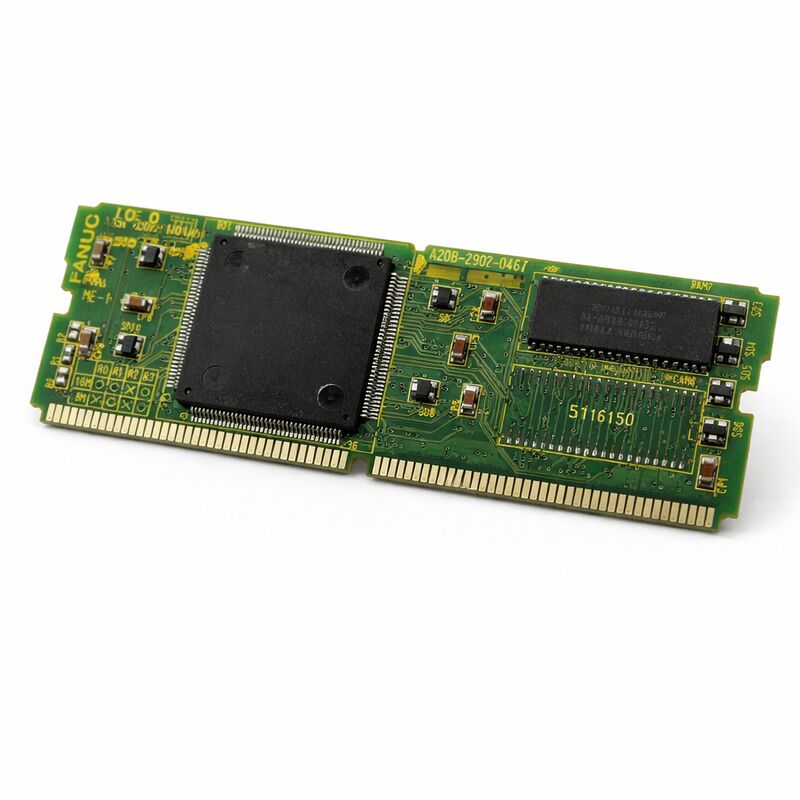

A série A20B-2902 é a família de placas filhas plug-in da FANUC para a plataforma principal da CPU Série 16/18.

A variante -0490 lida especificamente com a saída do barramento serial de alta velocidade para o CRT. Ela traz capacidade de comunicação de exibição para o controlador sem a necessidade de uma placa de interface de exibição separada no rack do controlador — a função é integrada à placa CPU principal através deste módulo plug-in.

Especificações Principais

HSSB — A Arquitetura de Comunicação de Exibição

Os primeiros controladores CNC FANUC das séries i e C separavam a eletrônica de controle da unidade de exibição e MDI.

As duas unidades eram conectadas por um barramento serial de alta velocidade em vez dos métodos de interface paralela mais antigos. O HSSB era o padrão para essa conexão na plataforma Série 16/18.

Ele permitia que um único cabo transportasse dados de exibição, entrada de teclado e sinais de controle entre o controlador e a estação do operador.

O A20B-2902-0490 fornece o hardware do lado do controlador para este barramento. No lado da unidade de exibição, uma placa de interface ou circuito correspondente processa os dados seriais recebidos e aciona o CRT. As duas extremidades do link HSSB devem ser compatíveis.

Substituir apenas o módulo do lado do controlador enquanto o hardware do lado da exibição apresenta falha não restaurará a função de exibição, e vice-versa.

A abordagem de barramento serial reduziu a complexidade da fiação em comparação com as interfaces de exibição paralelas.

Também forneceu algum isolamento elétrico entre a unidade CRT de alta tensão e a eletrônica do controlador CNC — um benefício nos ambientes de gabinete onde os controladores de máquinas-ferramentas operam.

Função de Exibição de Texto e Gráficos CRT

Nos controladores Série 16-C e 18-C, o display desempenha várias funções. Ele mostra o status do CNC, o programa ativo, as posições dos eixos, os parâmetros, os alarmes e as exibições gráficas do percurso da ferramenta onde a opção está instalada.

Todo este conteúdo da tela flui do processador CNC para o CRT via link HSSB gerenciado pelo A20B-2902-0490.

A exibição de texto é a base.

O CNC envia continuamente dados de tela representando o estado atual da exibição — menus, valores de parâmetros, texto de alarme, leituras de posição.

O módulo de interface CRT na extremidade da exibição renderiza esses dados como caracteres e números visíveis na tela.

Sem o módulo HSSB no lado do controlador gerando este fluxo de dados, o display não recebe nada.

As funções gráficas — se o sistema for configurado com exibição gráfica do percurso da ferramenta ou outras telas em modo gráfico — também são roteadas através do mesmo link HSSB. O módulo do lado do controlador gerencia a saída de dados de texto e gráficos conforme definido pelo software CNC.

Design Plug-In e Instalação

O A20B-2902-0490 é montado diretamente na placa CPU principal do controlador Série 16/18 Modelo C. Ele usa a interface padrão de placa filha SMD da série A20B-2902.

A placa se conecta através de um soquete dedicado na PCB da CPU principal e não requer fiação separada dentro do gabinete do controlador.

Esta abordagem de integração mantém a fiação interna do controlador mínima.

Toda a função de saída HSSB é autônoma na placa filha.

Se a placa falhar, o módulo é removido e substituído sem perturbar outras placas no controlador.

A PCB da CPU principal, os módulos de memória, o módulo PMC e outras placas filhas permanecem inalterados.

Após a instalação, nenhuma reconfiguração de software é tipicamente necessária — a placa fornece uma função de hardware que o software CNC já espera que esteja presente em um sistema corretamente configurado.

FAQ

Q1: O display CRT está em branco ao ligar. Todas as outras funções do CNC parecem normais. O A20B-2902-0490 é a falha?

Um display em branco com operação normal do CNC é consistente com uma falha de comunicação HSSB — ou o módulo do lado do controlador (esta placa) ou a interface do lado do display falhou.

Ordem de diagnóstico de troca: confirme se a própria unidade CRT liga (seus próprios indicadores ou luz de fundo), em seguida, verifique o cabo HSSB quanto a danos ou conexões soltas em ambas as extremidades.

Se o cabo e a unidade de exibição estiverem ok, o A20B-2902-0490 se torna o principal suspeito.

Q2: O display mostra caracteres ilegíveis ou telas incompletas. O módulo HSSB pode causar isso?

Saída de exibição ilegível ou parcial indica dados corrompidos no link serial. Isso pode originar-se do transmissor (o A20B-2902-0490), do cabo (captação de ruído, condutores danificados) ou do receptor na extremidade do display.

Comece com o cabo — cabos HSSB em ambientes de máquinas-ferramentas acumulam desgaste mecânico nos conectores e ao longo de seções flexíveis. Um cabo danificado produz exatamente este sintoma.

Substitua ou teste o cabo antes de concluir que o módulo está com defeito.

Q3: O módulo foi substituído e o display funciona, mas apenas em modo de texto — a exibição gráfica do percurso da ferramenta está ausente. É a placa?

A exibição gráfica do percurso da ferramenta requer que a opção FANUC apropriada seja carregada e habilitada no software.

O módulo HSSB fornece o caminho de comunicação física para todo o conteúdo da exibição, mas a opção de exibição gráfica deve ser instalada separadamente na FROM do CNC e habilitada através de parâmetros.

Uma opção gráfica ausente ou desabilitada produz exatamente este sintoma, independentemente do hardware de exibição.

Q4: Todas as revisões do A20B-2902-0490 são intercambiáveis?

Sufixos de revisão em placas filhas FANUC (por exemplo, /01A, /02A) indicam revisões de produção que podem abordar mudanças de fabricação ou de componentes. Na maioria dos casos, revisões posteriores são retrocompatíveis com as anteriores.

No entanto, se uma revisão específica for especificada na documentação de serviço da máquina, use essa revisão, a menos que confirmado o contrário.

O sufixo /02A observado em algumas listagens de produtos indica uma revisão específica dentro desta família de números de peça.

Q5: A máquina Série 16-C está funcionando bem. O display CRT começou a piscar e depois ficou em branco. O que deve ser verificado antes de substituir o módulo HSSB?

Um display que degrada de piscar para em branco é mais tipicamente uma falha da unidade de exibição (tubo CRT envelhecendo, falha do inversor ou falha da fonte de alimentação no display) ou uma falha de cabo do que uma falha do módulo HSSB no controlador.

O módulo HSSB funciona ou não funciona — a degradação gradual não é característica de placas de interface digital.

Verifique a fonte de alimentação da unidade de exibição e a condição do tubo CRT primeiro.
