PLACA PC FANUC A20B-2902-0501 A20B29020501 A2OB-29O2-O5O1

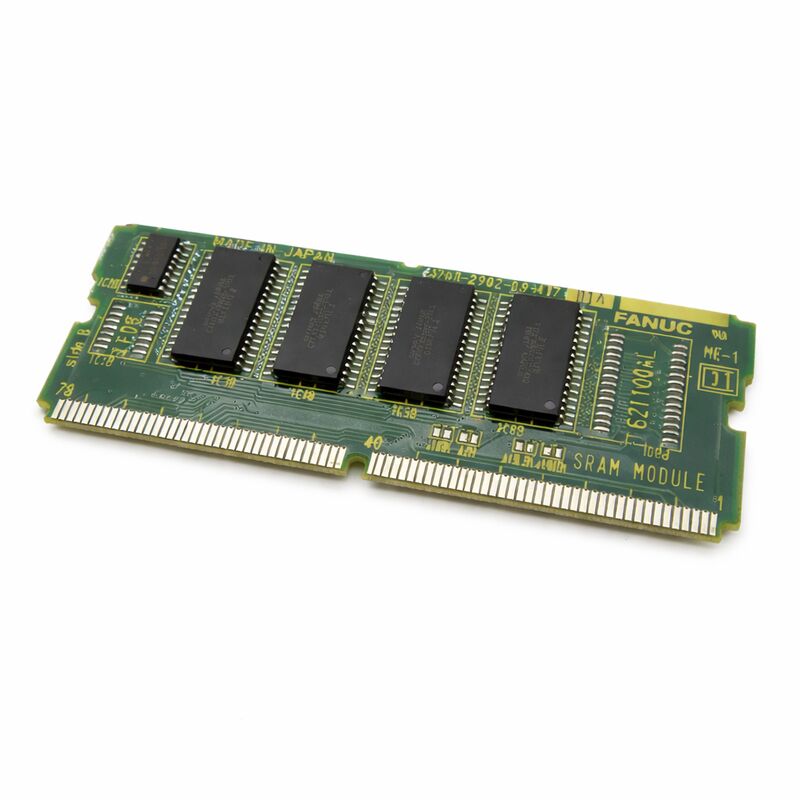

FANUC A20B-2902-0501∙ 8MB FROM + 256K SRAM Módulo de Memória Combinada ∙ Série 16 / 18 / 21 CNC

Número da parte:A20B-2902-0501 A20B-2902-0501 A20B-2902-0501 A20B-2902-0501 A20B-2902-0501 A20B-2902-0501 A20B-2902-0501 A20B-2902-0501 A20B-2902-0501 A20B-2902-0501 A20B-2902-0501 A20B-2902-0501 A20B-0501 A20B-0501 A20B-0501 A20B-0501 A

Fabricante:FANUC Corporation (Japão)

Tipo de produto:Módulo de memória FROM + SRAM combinado (SMD Daughter Board)

Dois tipos de memória, duas funções diferentes

A A20B-2902-0501 integra dois tipos de memória funcionalmente distintos numa única placa-mãe SMD,e compreender a diferença entre eles é essencial para decisões corretas de manutenção e substituição.

FROM (Flash ROM ¢ 8 MB):Armazena tudo o que o CNC precisa para iniciar e executar o software do sistema operacional, os programas de escada PMC e o software de aplicação de construtor de máquinas.o seu conteúdo sobrevive à perda total de energiaUm módulo de substituição em branco tem o software CNC e a escada PMC vazios devem ser recarregados a partir de backup antes que a máquina possa operar.FROM falha normalmente apresenta como um erro checksum no arranque ou uma falha persistente de inicialização.

SRAM (256 KB Bateria):Armazena os dados que mudam durante o uso normal da máquina ¢ parâmetros, tabelas de deslocamento de ferramentas, deslocamentos de coordenadas de trabalho e registros de uso de ferramentas. Estes dados devem sobreviver a cada ciclo de energia entre turnos,que é o que a bateria de reserva forneceQuando a tensão da bateria cai abaixo do limiar de retenção, o conteúdo da SRAM é perdido.Substituir a bateria com o controlador ligado substituição com a energia desligada, ou ignorar o aviso até que a bateria esteja morta, significa restaurar todos os parâmetros e deslocamentos a partir do backup.

As duas secções são electricamente independentes: os alarmes FROM (checksum, falha de arranque) apontam para a secção FROM; os alarmes SRAM (perda de parâmetros,aviso de bateria antes da corrupção de dados) apontar para a seção SRAM e bateria.

Considerações de substituição

Um novo A20B-2902-0501 chega com FROM em branco e SRAM em branco.e coordenadas de trabalho devem ser restauradas a partir de backup. Um backup completo de dados antes de qualquer trabalho do módulo de memória não é opcional. É a única maneira de recuperar a configuração da máquina se o módulo original falhar de uma forma que impeça sua leitura.

Verifique a compatibilidade do módulo FROM antes de substituí-lo: o A20B-2902-0501 tem 8 MB de FROM. A variante -0341 tem 4 MB.A imagem de software carregada deve corresponder à capacidade do módulo ¢ verifique a documentação de manutenção da série 16/18/21 antes de substituir uma variante diferente.

Principais especificações

Perguntas frequentes

P1: O CNC mostra um erro de soma de verificação FROM na ligação e não pode concluir a inicialização.

Primeira tentativa de reescrever o FROM através da tela de inicialização com os arquivos de software corretos.Se o módulo rejeitar a gravação ou erros persistirem após uma gravação bem-sucedida, o hardware FROM falhou e o módulo precisa de substituição.

P2: O controlador mostra um aviso de bateria baixa. Quão urgentemente a bateria precisa ser substituída?

O aviso aparece antes de a bateria atingir o limiar crítico de retenção, permitindo normalmente dias a semanas de operação contínua, dependendo da idade da bateria e da temperatura do gabinete.Não esperes.Substitua a bateria com o controlador ligado para que o conteúdo da SRAM seja mantido através da troca da bateria.

P3: Após a montagem de um novo módulo, a máquina mostra erros de parâmetro e todos os deslocamentos são zero.

Sim, um novo módulo chega com SRAM em branco. Todos os parâmetros, deslocamentos de ferramentas e coordenadas de trabalho devem ser restaurados a partir do backup feito antes da remoção do módulo.Este é o resultado esperado e sublinha por que a reserva deve ser tomada antes de, não depois, o módulo falha completamente.

P4: O A20B-2902-0501 (8 MB FROM) pode substituir o A20B-2902-0341 (4 MB FROM) numa série 16-C?

A imagem de software carregada deve ser dimensionada para a capacidade FROM do módulo e o controlador deve suportar a variante de 8 MB.Consulte a documentação de manutenção da série 16-C para opções de módulo FROM compatíveis antes de substituir uma capacidade diferente.

P5: Os dados da SRAM foram perdidos durante uma interrupção de energia, embora a bateria tenha sido testada bem.

Possíveis causas de uma célula de bateria de boa qualidade confirmada: uma ligação quebrada no circuito de reserva da bateria do módulo (a tensão da célula está correta, mas o caminho do circuito está aberto),uma queda de potência excepcionalmente rápida que puxou o fornecimento de SRAM abaixo da tensão de retenção mais rápido do que a bateria poderia responder, ou perturbação física do conector durante a interrupção.
