FANUC A20B-2902-0642 usado A2OB-29O2-O642 A20B29020642

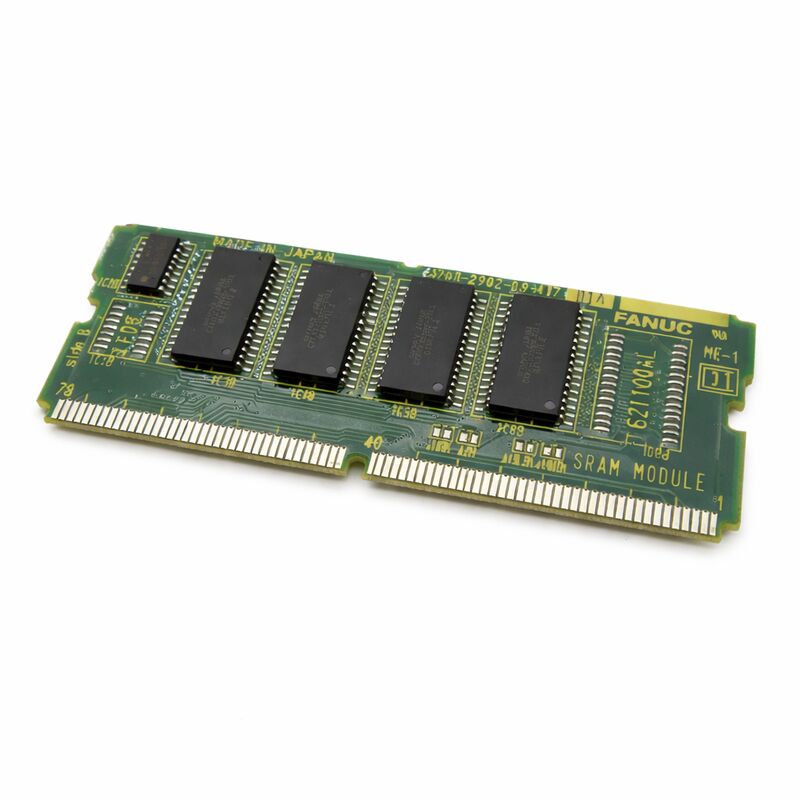

FANUC A20B-2902-0642∙ 256K SRAM Module com controle de fuso analógico ∙ Série 16/18/21, Japão Origem

Número da parte:A20B-2902-0642

Fabricante:FANUC Corporation (Japão)

Tipo de produto:Módulo de memória SRAM com interface de fuso analógica (placa-filha SMD)

Capacidade de memória:256 KB SRAM

Sistemas compatíveis:FANUC Série 16 / 18 / 21 e compatível

Resumo

O A20B-2902-0642 é um módulo plug-in de dupla função para sistemas CNC FANUC Série 16, 18 e 21.Combina 256 kilobytes de SRAM com uma interface de fuso analógico integrada numa única placa filha do tipo SMD.

A placa é montada diretamente na placa-mãe principal da CPU e fornece duas capacidades simultaneamente:Memória volátil para armazenamento de dados CNC e saída de comando de velocidade analógica para controlo de amplificadores de fuso de tipo analógico.

Na prática, duas funções numa placa são importantes.Este módulo é como tanto a interface de controle de fuso e a SRAM adicional são entregues ao controlador.

As placas separadas para cada função existem nesta família de módulos, mas o A20B-2902-0642 lida com ambos a partir de uma única posição de plug-in.

A interface analógica do fuso é o hardware específico que converte o comando de velocidade do fuso do CNC em um sinal de tensão analógica.

Spindle amplifiers designed for analog command input — older or cost-optimised amplifiers common in the generation of machines that use Series 16/18/21 controls — receive this voltage as their speed reference.

A interface neste quadro gera e condiciona esse sinal.

Principais especificações

A interface do fuso analógico Como funciona

O fuso de uma máquina-ferramenta CNC requer um controle preciso da velocidade.Os sistemas CNC modernos da FANUC comunicam comandos de velocidade do fuso para o acionamento do fuso através de um link serial digital. O amplificador do fuso lê um comando digital e o executa..

Mas muitos amplificadores de fuso, particularmente aqueles da geração dos anos 1990 que combinam com as instalações de máquinas da série 16/18/21, são de tipo de comando analógico.

Eles esperam um sinal de ± 10 V ou 0 ‰ 10 V proporcional à velocidade do fuso comandado.

A interface analógica do fuso no A20B-2902-0642 converte a referência interna de velocidade do fuso digital do CNC nesta tensão analógica.O CNC não tem nenhuma saída analógica de sua própria que a capacidade analógica é fornecida inteiramente por esta placa de interfaceSem ele instalado, o CNC não tem caminho para comandar um amplificador de fuso analógico.

A máquina pode ligar, mas o fuso não responde aos comandos de velocidade.

A saída do comando de velocidade é controlada precisamente.

O algoritmo de controle do fuso do CNC calcula a velocidade de referência correta e passa-a para a interface DAC (conversor digital para analógico) nesta placa.

A tensão resultante reflete a velocidade comandada com precisão dentro da faixa de entrada do amplificador.

256K SRAM

Os 256 kilobytes de SRAM neste módulo são memória volátil com bateria.

Eles contêm dados que o CNC escreve e lê continuamente durante a operação: programas de peças, tabelas de parâmetros, dados de deslocamento de ferramentas, variáveis macro e outras informações de tempo de execução.

Estes dados devem sobreviver a ciclos de energia ∙ a bateria de reserva mantém o conteúdo da SRAM intacto quando a máquina é desligada.

256 KB é uma alocação de SRAM moderada pelos padrões atuais, mas é apropriada para muitas configurações da Série 16/18/21.dados abrangentes de gestão da vida útil da ferramenta, ou muitas variáveis macro podem beneficiar de um módulo SRAM maior.

Para configurações de máquina padrão, 256 KB acomodam os requisitos normais de armazenamento de programas e parâmetros.

A bateria de reserva SRAM é um item de manutenção. Ela tem uma vida útil finita e deve ser substituída antes de falhar.Os dados da SRAM são perdidos no próximo evento de desligamento.

A bateria deve ser substituída regularmente, não em resposta a um alarme de memória.

Quando este módulo é a escolha certa

A FANUC ofereceu várias variantes da família de módulos analógicos de fuso e memória A20B-2902-0XXX para a série 16/18/21.

A escolha correta depende da configuração do fuso da máquina. Se a máquina usa um amplificador de fuso analógico e requer uma alocação de 256 KB de SRAM, o A20B-2902-0642 é o módulo correspondente.

Se a máquina utilizar um accionamento por eixo em série em vez disso, é necessária uma variante de módulo diferente sem a interface analógica do eixo.

Sempre confirme o tipo de acionamento do fuso e o número de peça do módulo existente antes de obter uma substituição.

A instalação de um módulo de fuso em série num sistema de fuso analógico deixa o fuso incontrolável.

Perguntas frequentes

P1: O fuso não responde aos comandos de velocidade. O CNC não mostra nenhum alarme. Pode ser o A20B-2902-0642 a causa?

Comece confirmando que a tensão de comando analógica está presente na entrada de comando do amplificador do fuso usando um voltímetro.

Se o CNC comandar a velocidade do fuso, mas a tensão na entrada do amplificador não mudar, o caminho de saída analógico, incluindo esta placa, é a localização da falha.

Se a voltagem mudar corretamente, mas o fuso não responder, a falha está no amplificador ou no próprio motor do fuso.

P2: A máquina mostra um erro de memória SRAM na inicialização após um fim de semana de desligamento. A bateria SRAM não é alarmada. O que mais poderia causar isso?

A memory error after a short power-off period with a reportedly healthy battery may indicate the battery voltage has fallen below the SRAM holding threshold even before the low-battery alarm threshold is reachedMedir a tensão da bateria directamente.

Se for inferior a 2,7 V, substitua-o e restaure os parâmetros do backup.

O limiar de alarme de baixa bateria e o limiar real de retenção da SRAM não são o mesmo ponto.

P3: A saída analógica do fuso deste módulo é ajustável?

O intervalo de tensão de saída analógica é determinado pelas configurações dos parâmetros do fuso do CNC.

A tensão máxima do fuso, a polaridade de direção e o ganho podem ser ajustados através de parâmetros CNC.

O hardware deste painel suporta essas funções configuráveis por software. Nenhum ajuste de jumper de hardware é necessário para instalações padrão.

P4: Pode o A20B-2902-0642 ser utilizado numa máquina atualmente equipada com uma variante diferente do módulo analógico do fuso?

A capacidade da SRAM e as características da interface do fuso variam entre as variantes da família de módulos analógicos do fuso A20B-2902.

Se o módulo de substituição tiver a mesma capacidade de SRAM e o mesmo tipo de interface do fuso que o que está a ser substituído, trata-se de um substituto directo.

Se um dos parâmetros for diferente, verificar a compatibilidade com a documentação do sistema antes da instalação.

P5: Após a substituição deste módulo, o fuso funciona corretamente, mas os deslocamentos da ferramenta estão errados.

Um novo módulo instala em branco todos os dados da SRAM, incluindo deslocamentos de ferramentas, estão ausentes.

As tabelas de deslocamento de ferramentas devem ser restauradas a partir do backup após qualquer substituição do módulo SRAM.

Se não houver reserva, os desvios devem ser re-medidos e reinseridos manualmente antes de a produção ser retomada.

Isso se aplica a todos os dados residentes na SRAM: parâmetros, programas e deslocamentos.
