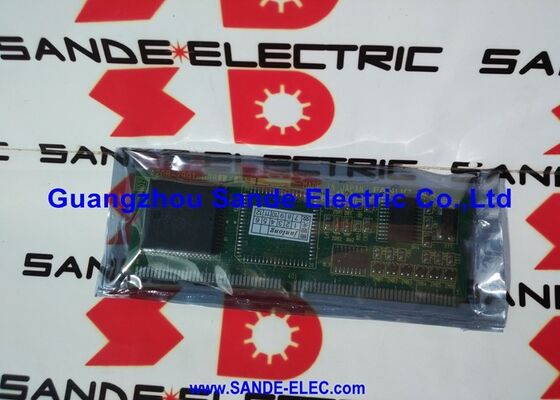

Fanuc PCB Board A20B-2902-0670 Utilizado em boas condições A20B29020670 A2OB-29O2-O67O

FANUC A20B-2902-0670 | Placa de Driver de Fonte de Alimentação Beta i — Para Drives Combinados Servo/Spindle biSVSP, Série A06B-6134, SVSP-40/40-15i e Configurações Multi-Eixo

Visão Geral

A FANUC A20B-2902-0670 é a placa de driver de fonte de alimentação dentro da série FANUC biSVSP — o módulo combinado integrado da FANUC que coloca a capacidade de driver de eixo servo e a capacidade de driver de spindle em uma única unidade compacta.

O conceito biSVSP abordou um problema real de engenharia de painel: gabinetes de drive CNC tradicionais exigiam módulos amplificadores servo (SVM) separados e um módulo amplificador spindle (SPM) separado, consumindo largura substancial do painel e exigindo conexões de barramento individuais entre eles.

O biSVSP integra ambas as funções — eixos servo e spindle — em um único módulo, reduzindo drasticamente a pegada do painel e simplificando a topologia de fiação.

Dentro de um módulo biSVSP, três placas de circuito impresso distintas trabalham juntas em uma disposição física e elétrica definida. A placa de controle gerencia os algoritmos de controle digital, comunicação CNC (FSSB ou similar) e a lógica de controle de eixo/spindle.

A placa de fiação fornece os pontos de interface do conector para cabos externos — energia do motor, feedback do encoder, sinais de controle. A placa de alimentação — da qual a A20B-2902-0670 é a seção do driver — lida com a conversão de energia real: recebendo a entrada AC trifásica, gerando o barramento DC, comutando os módulos IGBT para saídas servo e spindle, e fornecendo as tensões DC reguladas de menor tensão para as placas de controle e fiação.

A A20B-2902-0670 especificamente é a seção do driver desta montagem de placa de alimentação — a porção que carrega os circuitos de gate drive, os circuitos de fonte de alimentação de nível lógico e a interface entre o hardware de conversão de energia e os sinais de controle da PCB de controle.

Não é a placa de alimentação completa (que carrega os IGBTs e o retificador); é a PCB do driver montada na placa de alimentação que faz a ponte entre o domínio de controle digital de baixa tensão e o domínio de comutação de alta potência.

Especificações Chave

Arquitetura biSVSP — Integração de Três Placas

A arquitetura de três placas do módulo biSVSP é mais rigidamente integrada do que a arquitetura de duas placas dos módulos Alpha SVM e SPM anteriores.

No Alpha SVM2 (A06B-6079), por exemplo, a substituição da placa superior (A20B-2001-0931) é uma troca direta porque as placas superior e base são mecanicamente e eletricamente independentes.

No biSVSP, as três placas compartilham caminhos de sinal e planos de energia que se interconectam através de conectores de backplane, e o layout físico do módulo A06B-6134 é mais compacto — tornando a identificação e substituição de placas individuais mais complexas.

Essa integração é o motivo pelo qual alguns centros de reparo especializados preferem atender o biSVSP como uma unidade completa, trocando todo o módulo A06B-6134 em vez de substituir placas individuais.

Quando um módulo biSVSP é devolvido a um centro de reparo, o técnico tem acesso à montagem completa, pode realizar medições de diagnóstico em todas as interfaces simultaneamente em um banco de testes e pode substituir qualquer placa ou componente que falhou.

A placa de driver A20B-2902-0670 dentro da seção de alimentação é uma das submontagens substituíveis identificáveis dentro deste processo de reparo.

Placa de Driver de Fonte de Alimentação — O Que Ela Controla

Dentro da seção de alimentação do biSVSP, a PCB do driver A20B-2902-0670 executa funções essenciais para os canais de saída servo e spindle:

Geração de sinal de gate drive: Os módulos IGBT nos estágios de saída servo e spindle do biSVSP requerem sinais de gate drive — pulsos precisamente cronometrados no nível de tensão correto — para ligar e desligar na fase correta no ciclo PWM.

Os circuitos de gate drive na PCB do driver traduzem os sinais PWM de baixa potência da placa de controle nos pulsos de maior tensão e maior corrente necessários para comutar de forma confiável os gates dos IGBTs nas velocidades exigidas para o controle do motor (tipicamente frequência portadora de 2–8kHz).

Fonte de alimentação isolada para drivers de gate: A condução de gates de IGBT em uma configuração de meia ponte ou ponte completa requer fontes de alimentação bootstrap ou isoladas — cada circuito de gate drive de IGBT precisa de uma fonte de alimentação local referenciada ao seu próprio potencial de emissor, que flutua em diferentes potenciais durante a comutação.

A PCB do driver carrega os circuitos de fonte de alimentação isolada (tipicamente pequenos transformadores de alta frequência ou circuitos de bomba de carga) que fornecem essas fontes de gate drive flutuantes.

Roteamento de sinais de intertravamento e proteção: A PCB do driver carrega o controle do relé de carga, habilitação da lógica de pré-carga do barramento DC, lógica de desarme de sobrecorrente e os sinais de habilitação/desabilitação que permitem que a placa de controle sequencie com segurança a seção de alimentação durante a inicialização, operação normal e condições de falha.

O biSVSP em Aplicações de Máquinas-Ferramenta CNC

A integração do módulo biSVSP o tornou particularmente atraente para tornos CNC e centros de usinagem menores onde o espaço combinado de drive no gabinete elétrico é limitado.

Um torno CNC típico de dois eixos (eixos servo X e Z, mais um spindle) poderia ser atendido por um único módulo biSVSP — uma caixa, uma conexão de entrada AC, um barramento DC, um ventilador — em comparação com a disposição tradicional de dois módulos SVM e um SPM que ocupariam três vezes a largura do painel.

A série A06B-6134 biSVSP cobre uma gama de combinações de corrente servo/spindle, desde o menor SVSP-40/40-15i (onde "40/40" descreve dois eixos servo e "15i" a corrente nominal do spindle) até combinações servo/spindle triplas que atendem a três eixos servo e um spindle.

A placa de driver A20B-2902-0670 é comum em toda essa gama de configurações — seus circuitos de gate drive e fonte de alimentação são fundamentalmente os mesmos, independentemente da classificação de corrente específica do estágio IGBT que ela aciona.

FAQ

Q1: A A20B-2902-0670 deve ser encomendada separadamente, ou é melhor trocar o módulo completo A06B-6134?

Para a maioria dos cenários de manutenção, a troca do módulo completo (enviando o A06B-6134 com defeito para um centro de reparo e recebendo um substituto testado) é a abordagem de menor risco.

A integração rígida das placas do biSVSP significa que diagnosticar qual placa específica falhou requer acesso a um banco de testes que a maioria das equipes de manutenção de produção não possui no local.

Se a A20B-2902-0670 foi positivamente identificada como a placa defeituosa por um especialista que possui o equipamento de teste — e se as placas restantes no módulo forem confirmadas como reparáveis — encomendar apenas a placa do driver é o caminho de menor custo.

Sem essa certeza diagnóstica, instalar uma placa de driver de substituição em uma montagem com uma falha não detectada na placa de controle ou na placa de fiação resulta em um segundo módulo com defeito.

Q2: Quais são os sintomas típicos de falha em um módulo biSVSP que sugerem que a placa de driver de potência (A20B-2902-0670) falhou?

Falhas na placa de driver de potência geralmente se apresentam como: falha do módulo em energizar o barramento DC (o relé de carga do barramento DC não fecha, ou o circuito de pré-carga falha em aumentar a tensão do barramento, sugerindo que o circuito de controle do relé de carga da placa do driver falhou); um ou mais canais de saída servo ou spindle produzindo corrente de motor incorreta ou nenhuma corrente, apesar dos comandos de controle corretos (sugerindo uma falha no circuito de gate drive para os braços IGBT afetados); ou alarmes de sobretensão/sobrecorrente que se correlacionam com eventos de comutação de energia específicos e não respondem ao ajuste de parâmetros.

Contraste isso com falhas na placa de controle (erros de comunicação FSSB, falhas de encoder) e falhas na placa de fiação (problemas específicos do conector afetando a integridade do sinal em cabos específicos).

Q3: O módulo biSVSP pode operar temporariamente apenas com a função servo se a seção do driver do spindle falhar, ou vice-versa?

Não. Como todos os três canais de saída (eixos servo e spindle) compartilham a placa de alimentação comum, o barramento DC e a PCB do driver de potência, uma falha em qualquer seção da placa de driver de potência geralmente desabilita o módulo inteiro.

O biSVSP não é projetado para operação degradada graciosa com falha parcial da placa — sua integração troca flexibilidade operacional por compacidade.

Uma falha na PCB do driver que desabilita a saída do spindle também impede que os eixos servo operem com segurança, porque a lógica de proteção e intertravamento é comum a todos os canais na placa do driver.

Q4: Quais são os componentes mais propensos a falha na A20B-2902-0670 em módulos biSVSP de longo serviço?

Em módulos biSVSP de serviço prolongado (10+ anos), os componentes que mais falham na placa do driver são: capacitores eletrolíticos nos circuitos auxiliares de fonte de alimentação (perda de capacidade relacionada à idade, aumento de ESR e eventual vazamento de eletrólito); optoacopladores nas barreiras de isolamento entre os sinais de controle e os circuitos de gate drive (degradam através do envelhecimento do LED no transmissor do optoacoplador, aumentando a constante de tempo da barreira de isolamento e causando distorções no tempo do gate drive em frequências de comutação mais altas); e transistores de sinal pequeno e ICs no circuito de controle do relé de carga, que podem falhar devido a estresse térmico em módulos montados em locais mal ventilados.

Uma substituição completa de componentes focando nessas áreas, realizada por um especialista, restaura substancialmente a confiabilidade da placa do driver.

Q5: Quais precauções são necessárias quando a placa A20B-2902-0670 está dentro de um módulo que precisa ser aberto para inspeção ou reparo?

Os capacitores do barramento DC do módulo biSVSP retêm tensões perigosas (potencialmente 300–600V DC dependendo da tensão de alimentação) por vários minutos após a remoção da alimentação AC.

Antes de abrir o módulo para qualquer inspeção ou remoção de placa, confirme que o barramento DC descarregou completamente observando o LED "charge" na face do módulo (ele deve estar apagado) e, em seguida, meça os terminais do barramento DC com um multímetro classificado para a tensão.

Equipamento de proteção individual (luvas isoladas apropriadas para a tensão, proteção para os olhos) é necessário durante esta verificação. Precauções ESD são adicionalmente necessárias sempre que as placas de eletrônica de controle são expostas, pois a placa do driver carrega ICs de gate drive CMOS que são sensíveis a descarga eletrostática.
