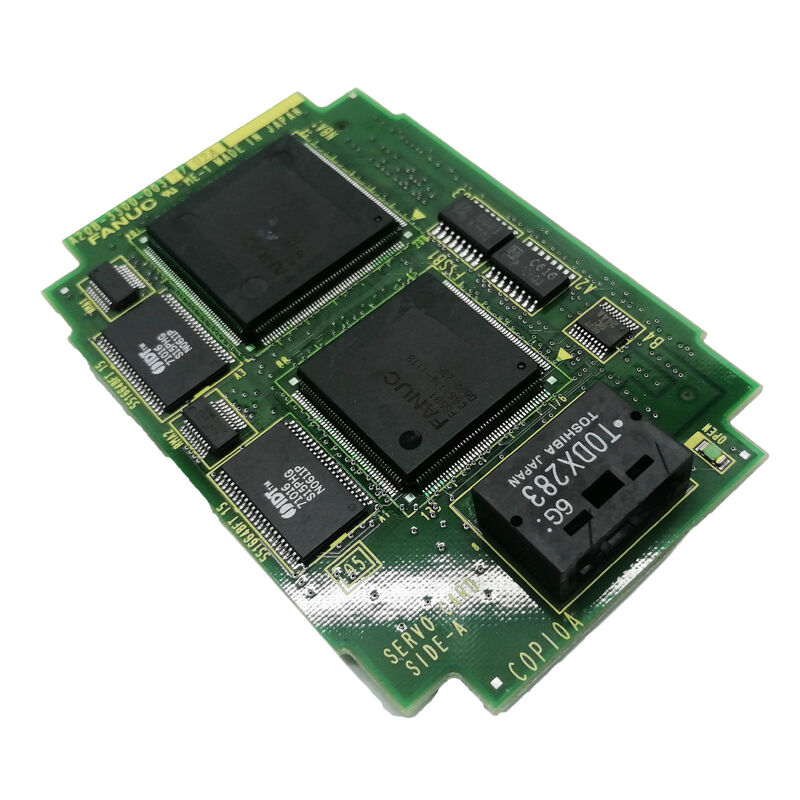

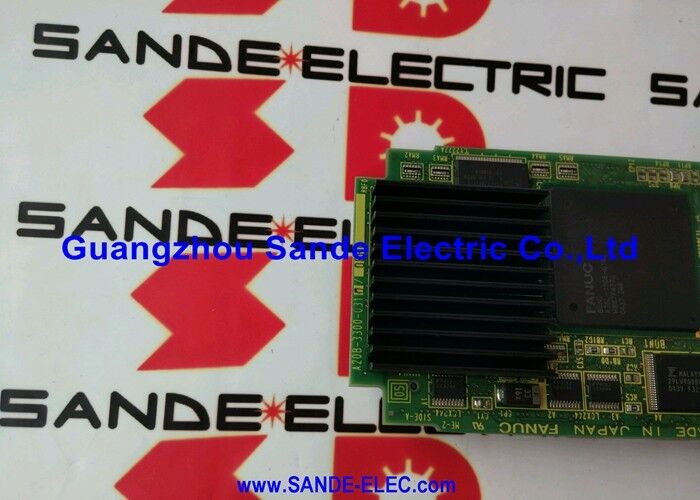

Fanuc A20B-3300-0070 Placa de PC A20B33000070 A2OB-33OO-OO7O

A20B-3300-0070 | Módulo CPU FANUC Intel 486DX2 66MHz - Placa CPU CNC F20i / F21i / 16i / 18i / 21i

Intel 486DX2 a 66 MHz – O núcleo de processamento

O A20B-3300-0070 carrega um processador Intel 486DX2 como unidade central de processamento. O 486DX2 usa uma técnica de duplicação de clock: o núcleo interno do processador funciona a 66 MHz enquanto sua interface de barramento externo funciona a 33 MHz. A designação "DX2" reflete essa duplicação - DX sendo a variante 486 equipada com ponto flutuante e 2 indicando o multiplicador de clock interno 2×.

No contexto CNC, 66 MHz representa uma capacidade de processamento significativa para a geração do CNC em que esta placa opera. As tarefas em tempo real do CNC — cálculos de interpolação, fechamento de loop de servo, antecipação de bloco de programa, execução de escada PMC — são todas executadas neste núcleo da CPU. A frequência de clock de 66 MHz oferece espaço suficiente para executar essas tarefas dentro dos prazos apertados de tempo real que o CNC impõe.

Especificações principais

Interfaces de memória – SRAM, DRAM e Flash

O A20B-3300-0070 suporta três tipos de interface de memória, cada uma servindo uma função diferente no sistema CNC:

Flash (DE — memória flash somente leitura):Armazena o software do sistema CNC, os parâmetros do servo e os programas de usinagem em formato não volátil. O Flash retém seu conteúdo indefinidamente sem energia. Esta é a camada de armazenamento de longo prazo – a imagem do sistema CNC que restaura a operação após desligar e ligar a energia.

SRAM:A RAM estática alimentada por bateria armazena programas e parâmetros que o operador modifica durante a operação normal da máquina – deslocamentos de trabalho, deslocamentos de ferramenta, parâmetros da máquina e dados registrados durante a configuração. A SRAM precisa da bateria reserva para reter dados durante o desligamento. O acesso à SRAM é rápido e permite ao CNC ler e escrever estas configurações rapidamente durante a operação.

DRAM:A RAM dinâmica fornece a principal memória de trabalho para a execução ativa do programa da CPU - o buffer onde ficam os blocos do programa em execução, os resultados dos cálculos e o estado de execução do sistema operacional durante a operação. A DRAM é volátil e não requer bateria reserva porque seu conteúdo é recarregado a cada inicialização do flash e da SRAM.

Cenários de aplicação

Falha na CPU do CNC:Um centro de usinagem Série 16i não consegue completar sua sequência de inicialização, exibindo um alarme relacionado ao módulo da CPU. Depois de descartar problemas no módulo de memória, a placa de CPU A20B-3300-0070 é identificada como o componente com falha. A substituição restaura a inicialização e operação normais do CNC.

Restauração do controlador F21i:Uma unidade CNC F21i com processador inoperante é restaurada instalando um A20B-3300-0070 testado. O CNC recarrega o software do sistema a partir da flash e retoma a operação normal com o conjunto de parâmetros anterior.

Sobressalente de CPU de oficina:Um departamento de manutenção de máquinas-ferramenta mantém um A20B-3300-0070 como peça sobressalente de oficina para unidades CNC da série i, permitindo a rápida substituição do módulo de CPU em qualquer CNC 16i, 18i ou 21i em sua fábrica, sem esperar pela aquisição de componentes.

Perguntas frequentes

Q1: O A20B-3300-0070 funciona em todos os sistemas 16i, 18i e 21i ou apenas em revisões de hardware específicas?

O A20B-3300-0070 está confirmado para o hardware Modelo A de i geração. Revisões de hardware posteriores da série 16i/18i/21i usam placas principais atualizadas que podem exigir diferentes versões de placas de CPU. Verifique a geração de hardware do CNC alvo na tela de informações do sistema (menu de diagnóstico) antes de ajustar. A designação do cartão F20i/F21i na descrição do produto identifica a geração FANUC Série 20/21 como o alvo principal, com compatibilidade 16i e 18i como aplicações cruzadas confirmadas.

Q2: Os parâmetros CNC são mantidos quando a placa CPU A20B-3300-0070 é substituída?

Os parâmetros do CNC são armazenados em SRAM (apoiada por bateria) e memória Flash na placa principal e nos módulos de memória - não na própria placa de CPU. A substituição da placa CPU não exclui os parâmetros do CNC, desde que a bateria SRAM esteja saudável e os módulos flash permaneçam instalados. Contudo, sempre realize um backup completo dos parâmetros antes de qualquer substituição da placa. Se o sistema não inicializar após a substituição da CPU, poderá ser necessário restaurar os parâmetros e o software CNC a partir da mídia de backup.

Q3: Qual é a importância do desempenho do processador 486DX2 para aplicações CNC?

Para as tarefas CNC que este processador executa – interpolação, fechamento de loop servo em taxas inferiores a milissegundos, execução de programa PMC e buffer de antecipação – 66 MHz fornece a largura de banda de computação necessária para contorno suave de vários eixos e usinagem com alta taxa de avanço. A unidade de ponto flutuante integrada (FPU) do DX2 acelera os cálculos trigonométricos em interpolação circular e helicoidal. Para a geração de máquinas-ferramenta que esses sistemas CNC atendem, o desempenho do 486DX2 é compatível com os requisitos de tempo real do CNC.

P4: O A20B-3300-0070 pode ser atualizado para um processador mais rápido?

Não. A placa de CPU foi projetada com base no tempo específico, na interface de barramento e nos níveis de sinal do Intel 486DX2. A instalação de um tipo de processador diferente – um Pentium, 486DX4 ou qualquer outro – exigiria uma placa de CPU diferente projetada para a arquitetura de barramento desse processador. As atualizações do processador nos sistemas CNC da FANUC são implementadas através da substituição da placa CPU completa por uma placa de geração superior e não através da troca do chip do processador.

Q5: Como uma falha A20B-3300-0070 se apresenta no CNC?

Os sintomas típicos de falha da placa de CPU incluem: o CNC não consegue concluir a inicialização e exibe um alarme de CPU ou de sistema; o CNC fica suspenso em um ponto fixo na seqüência de boot; o CNC opera de forma irregular – executando algumas tarefas incorretamente enquanto outras parecem normais; ou o CNC passa na inicialização mas gera erros inexplicáveis ​​de execução do programa que não correspondem a falhas válidas do programa. Esses sintomas diferem das falhas do módulo de memória (que normalmente causam códigos de alarme específicos relacionados a SRAM, DRAM ou FROM) e apontam especificamente para o núcleo de processamento da CPU.
