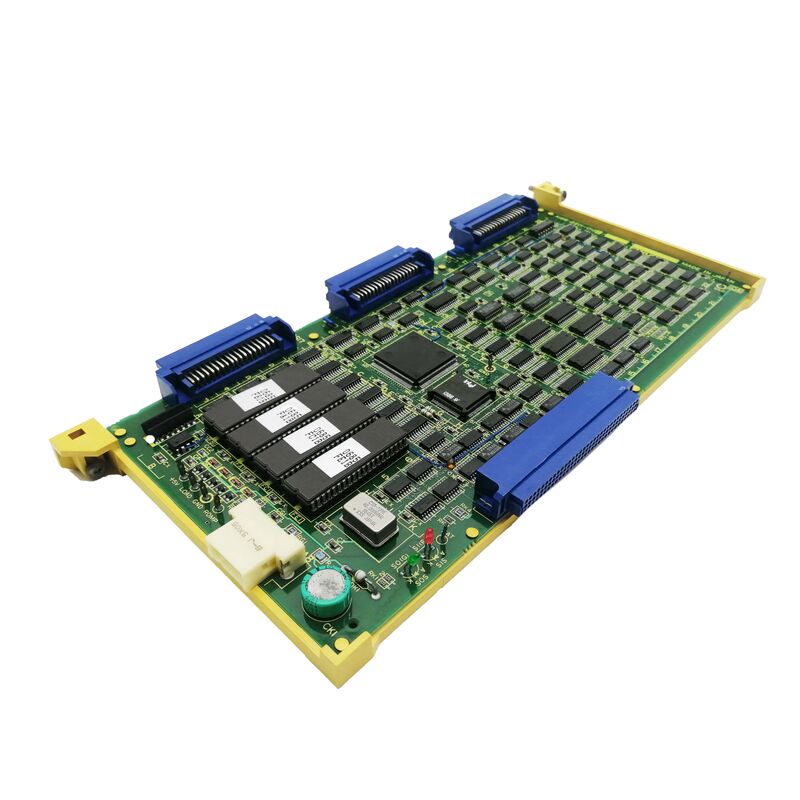

A 16B-2200-0320 Fanuc PCB Board A 16B22000320 AI 6B-22OO-O 32O

A16B-2200 ¢ Série A abrangendo funções CNC e robóticas

A série A16B-2200 é uma das famílias de PCBs mais funcionalmente diversificadas da FANUC, confirmada durante esta sessão para cobrir placas para controlo CNC principal, controlo do eixo do robô, expansão de opções,e funções PMC (Programmable Machine Controller) em várias gerações de produtos FANUC.

Os painéis confirmados desta sessão abrangem toda a gama da série:

O A16B-2200-0320 ocupa a posição 032x entre as placas PMC/I/O estabelecidas (034x) e antes do eixo do robô e dos grupos de placas principais CNC (085x 091x).

Isso o posiciona dentro da arquitetura de hardware FANUC da Série 16/18/21 e da era do sistema de controle relacionado.

Informações essenciais sobre o produto

A16B-2200 na Arquitetura de Controle da Série 16

Série 16-A painel principal (A16B-2200-0900): "Parte da primeira onda de sistemas de controle 16, 18 e 21". Isto coloca toda a série A16B-2200 na camada fundamental da Série 16, 18,e 21 Arquitetura de controlo CNC.

A posição 032x do A16B-2200-0320 dentro desta série sugere que ele pode servir como uma função de controle fundamental dentro da arquitetura do sistema da série 16/18/21.A numeração dos quadros da FANUC dentro de uma série passa frequentemente de quadros mais fundamentais (números mais baixos) para quadros mais especializados (números mais elevados).

As funções comuns das placas na zona 03xx da série A16B-2200 incluem:

Funções PMC e I/O:A faixa 034x inclui placas-mãe PMC-M I/O Link ROM. A proximidade de 032x sugere uma função de E/S ou PMC relacionada.

Sub-CPU e placas de comunicação:Os sistemas anteriores da Série 16/18 usavam várias placas para tarefas de CPU e comunicação. A placa 032x pode servir uma dessas funções funcionais definidas.

Cenários de aplicação

Falha da placa de comando CNC:Um CNC ou sistema de automação FANUC desenvolve uma falha rastreável para o A16B-2200-0320.

A substituição restaura a função de controlo do sistema.

Inventário de reserva preventivo:Uma instalação de produção com CNCs da série 16/18/21 mantém o A16B-2200-0320 como um substituto para resposta rápida a falhas.

Perguntas frequentes

P1: Como posso confirmar se a placa A16B-2200-0320 é a correta para o meu sistema FANUC?

Leia o número da peça no rótulo da placa instalada.

Referência cruzada com a tabela de peças sobressalentes do manual de manutenção da série 16/18 do FANUC aplicável para confirmar o papel funcional e a posição das ranhuras da placa.

P2: A A16B-2200-0320 serve aplicações de controladores CNC ou robóticos?

A série A16B-2200 atende a aplicações CNC e robóticas ¢ confirmadas pela A16B-2200-0854 (placa do eixo do robô) e pela A16B-2200-0900 (CPU principal da série 16-A).A aplicação específica da posição 032x é confirmada pela documentação do sistema anfitrião.

P3: A substituição do A16B-2200-0320 requer backup de dados CNC?

Isto depende do papel funcional do conselho.

As placas que transportam memória (SRAM, FROM) ou dados de configuração CNC ativos requerem backup antes da substituição.

As placas de interface e lógica normalmente não requerem backup de dados.

Confirmar a partir da descrição funcional da placa no manual de manutenção aplicável.

Q4: Quais as precauções ESD aplicáveis ao A16B-2200-0320?

Manusear com uma pulseira antiestática aterrada numa superfície à prova de ESD.

Armazenamento e transporte em embalagens antiestáticas.

Desligue completamente o CNC ou o controlador antes de aceder a qualquer placa interna.
