| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A20B-3300-0091 |

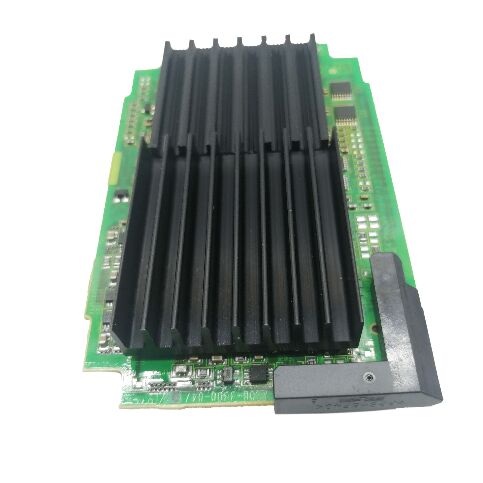

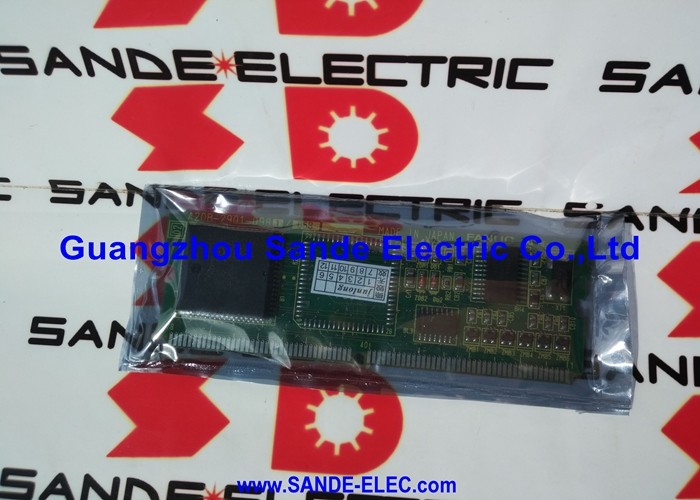

A FANUC A20B-3300-0091 é a PCB controladora de display para o LCD monocromático de caracteres de 7,2 polegadas nos sistemas CNC i-series da FANUC.
Ela fica atrás do painel LCD dentro da estação do operador, conectada à placa CPU principal — fisicamente acoplada à parte traseira da unidade LCD/MDI e em contato direto com o backplane que a conecta à lógica de processamento central do CNC.
Toda vez que um operador lê um número de programa, verifica um parâmetro, visualiza uma mensagem de alarme ou percorre uma tabela de offsets em um controle i-series mono de 7,2 polegadas, os dados passam pelo circuito de geração de vídeo desta PCB antes de aparecerem na tela.
A designação "apenas caracteres" é o principal diferencial entre a A20B-3300-0091 e as variantes de display gráfico da série A20B-3300. As PCBs de display de caracteres geram saída de vídeo usando uma ROM de caracteres — uma tabela de consulta que mapeia códigos de caracteres ASCII ou similares para padrões de pixels.
O CNC envia códigos de caracteres, e a placa de display os converte em padrões de pontos no ciclo de varredura do LCD.
Essa abordagem é computacionalmente eficiente e produz texto nítido e legível para as telas densas em dados que os operadores mais utilizam — números de programa, coordenadas, códigos de alarme, leituras de velocidade do fuso — mas não consegue renderizar gráficos bitmap de forma livre.
As variantes de display gráfico (encontradas em displays monocromáticos coloridos ou com capacidade gráfica nas mesmas máquinas) carregam circuitos adicionais de classe GPU para renderizar simulações de trajetória de ferramenta, gráficos de forma de onda e telas de ajuda gráficas.
A A20B-3300-0091 não possui esses circuitos — e uma máquina equipada com esta PCB apresentará um controle sem tela de simulação gráfica, mesmo que as configurações de opção do software CNC estejam configuradas para habilitar gráficos.
Para locais onde os operadores dependem de fluxos de trabalho apenas de texto, essa limitação é invisível; para máquinas onde a exibição gráfica da trajetória da ferramenta é uma expectativa operacional, a PCB de display apropriada com capacidade gráfica é necessária em vez disso.
| Parâmetro | Valor |
|---|---|
| Tamanho do Display | 7,2 polegadas |
| Tipo de Display | Caractere monocromático (sem gráficos) |
| Séries Compatíveis | 16i, 18i, 21i |
| Posição da Placa | Parte traseira da unidade LCD/MDI, na placa CPU principal |
| Interface | Conexão de encaixe no backplane |
| Status | Peça de reposição descontinuada |
| Origem | Japão |
A FANUC i-series (16i, 18i, 21i) ofereceu aos operadores uma gama de opções de display no momento da compra da máquina, e a PCB de display instalada de fábrica refletia o nível de opção adquirido.
Na extremidade básica: display monocromático de caracteres de 7,2 polegadas — a A20B-3300-0091. Subindo: display monocromático gráfico de 7,2 polegadas (adiciona simulação de trajetória de ferramenta e diagnósticos gráficos).
No topo: display colorido de 9 ou 10,4 polegadas (gráficos em cores completas, maior resolução).
Cada nível requer uma PCB de display diferente na placa CPU principal, e essas PCBs não são intercambiáveis — o painel LCD, a PCB de display e as configurações de opção de display do software CNC devem corresponder.
Uma máquina-ferramenta comprada com a opção de display apenas de caracteres pode ter opções de software adicionais (opção gráfica, DNC2, etc.) que não são ativadas na configuração instalada. Alterar o hardware de display de caracteres para gráfico — substituindo a A20B-3300-0091 por uma PCB gráfica apropriada — não ativa automaticamente os recursos de software gráfico. As configurações de byte de opção do CNC e potencialmente o registro de opção do módulo FROM também devem ser atualizados, o que geralmente requer o envolvimento da FANUC ou uma chave de opção apropriada.
O display de caracteres suporta tudo o que um operador precisa para a operação diária da máquina CNC:
Seleção e conteúdo do programa: Números de programa de peça (formato Oxxxx), blocos de programa (códigos G, M, T em texto) e listas de diretório de programas.
Exibição de posição: Coordenadas da máquina, coordenadas da peça e deslocamento restante — atualizadas a cada ciclo de varredura do CNC, aparecendo como texto numérico.
Exibição de alarmes e mensagens: Alarmes do sistema (alarmes PS, alarmes SV, alarmes OT) com número e descrição textual do alarme, mensagens do operador escritas na escada PMC.
Telas de parâmetros: Todos os parâmetros do CNC (numerados de 0 a 9999+) exibidos como valores numéricos com números de parâmetro, navegáveis através do teclado MDI.
Exibição de offsets: Offsets de geometria da ferramenta, offsets de desgaste, offsets de coordenadas de trabalho — todas as tabelas numéricas lidas diretamente da memória de offsets.
Telas de diagnóstico e servo: Valores do medidor de carga do servo, velocidade do fuso e dados de diagnóstico em formato numérico.
Nenhum desses requer gráficos bitmap.
Operadores que trabalharam em controles FANUC apenas de caracteres relatam consistentemente nenhuma limitação prática de fluxo de trabalho para operações padrão de torneamento, fresamento e retificação.
Q1: Quais sintomas visíveis no painel do operador indicam que a PCB A20B-3300-0091 falhou, em vez do próprio painel LCD?
O diagnóstico chave é se a luz de fundo do LCD está acesa. Se a luz de fundo acender (o painel brilha) mas nenhum caractere aparecer, a PCB de display é a causa provável — o painel LCD e seu inversor estão funcionando, mas o sinal de vídeo da PCB de display está ausente ou corrompido.
Se a luz de fundo estiver completamente apagada, uma falha no inversor da luz de fundo ou no circuito de alimentação do painel LCD é mais provável.
Outros indicadores de falha da PCB de display: caracteres embaralhados ou parcialmente exibidos (algumas linhas corretas, outras distorcidas), tela em branco com a luz de fundo acesa, ou um padrão estático que não atualiza quando as teclas MDI são pressionadas. Substitua a placa por uma unidade conhecida para confirmar.
Q2: A máquina atualmente possui a A20B-3300-0091 (display de caracteres). Ela pode ser atualizada para um display gráfico substituindo esta PCB?
Fisicamente, sim — a PCB de display com capacidade gráfica para o mesmo tamanho de tela se encaixa no mesmo slot do backplane.
Funcionalmente, a atualização também requer que a opção de display do CNC seja ativada no software do sistema (módulo FROM), que é um processo de registro de opção que a FANUC controla através de seu sistema de chave de opção.
A PCB de display gráfico sozinha, instalada em uma máquina que não tem a opção gráfica registrada em seu sistema, não produzirá saída gráfica.
Se a máquina foi originalmente encomendada sem a opção gráfica, restaurar o display de caracteres com uma substituição A20B-3300-0091 idêntica é o caminho mais direto.
Se uma atualização genuína de display gráfico for necessária, o registro da opção deve ser tratado através da FANUC ou de uma fonte autorizada pela FANUC.
Q3: A A20B-3300-0091 é intercambiável com outras PCBs de display A20B-3300 para o display mono de 7,2 polegadas?
Não diretamente — dentro da série A20B-3300, as variantes diferem em seu protocolo de interface de display, tratamento de resolução e compatibilidade de opções.
Uma PCB mono de 7,2 polegadas com capacidade gráfica (como a A20B-3300-0154 ou outras) possui circuitos diferentes e não pode substituir a A20B-3300-0091 apenas de caracteres sem as configurações de opção de software correspondentes.
Dentro das variantes apenas de caracteres, números de peça intimamente relacionados (compartilhando a mesma estrutura de sufixo -3300-00xx) devem ser verificados contra a placa CPU principal e a versão de software da máquina específica antes da substituição.
A consulta ao manual de conexão do painel operador FANUC (B-63003EN ou equivalente para a série específica) ou à documentação de fiação do fabricante da máquina-ferramenta confirma qual variante de PCB de display está correta.
Q4: A A20B-3300-0091 retém algum dado específico da máquina (parâmetros, programas) que deve ser salvo antes da remoção?
Não. A PCB de display é um dispositivo de saída de vídeo sem estado — ela não carrega dados do usuário, parâmetros da máquina ou armazenamento de programas. Ela simplesmente converte os dados que recebe da placa CPU principal em sinais de vídeo. Removê-la e substituí-la não requer backup de dados específico para esta placa.
No entanto, se a placa estiver sendo substituída como parte de uma substituição mais ampla da placa CPU principal, todos os parâmetros da máquina, programas e dados da escada PMC devem ser copiados do CNC antes que a placa principal seja perturbada. A substituição da PCB de display em si não é destrutiva para quaisquer dados armazenados.
Q5: Quais precauções são necessárias ao substituir a A20B-3300-0091?
Desligue completamente a máquina e aguarde o barramento DC (se houver amplificadores de fuso ou servo conectados) descarregar antes de abrir o painel do operador. A PCB de display é acessada pela parte traseira da unidade LCD/MDI — tipicamente removendo a tampa traseira do invólucro do painel de controle.
A PCB se conecta através de um conector de borda do backplane e pode ser fixada por um ou dois parafusos. Precauções ESD (pulseira antiestática, tapete antiestático) são essenciais ao manusear a placa.
Certifique-se de que todas as orientações dos conectores correspondam antes de encaixar a placa de substituição — um encaixe incorreto no backplane pode danificar os pinos do conector. Ligue e confirme a funcionalidade do display de caracteres antes de fechar o painel.
