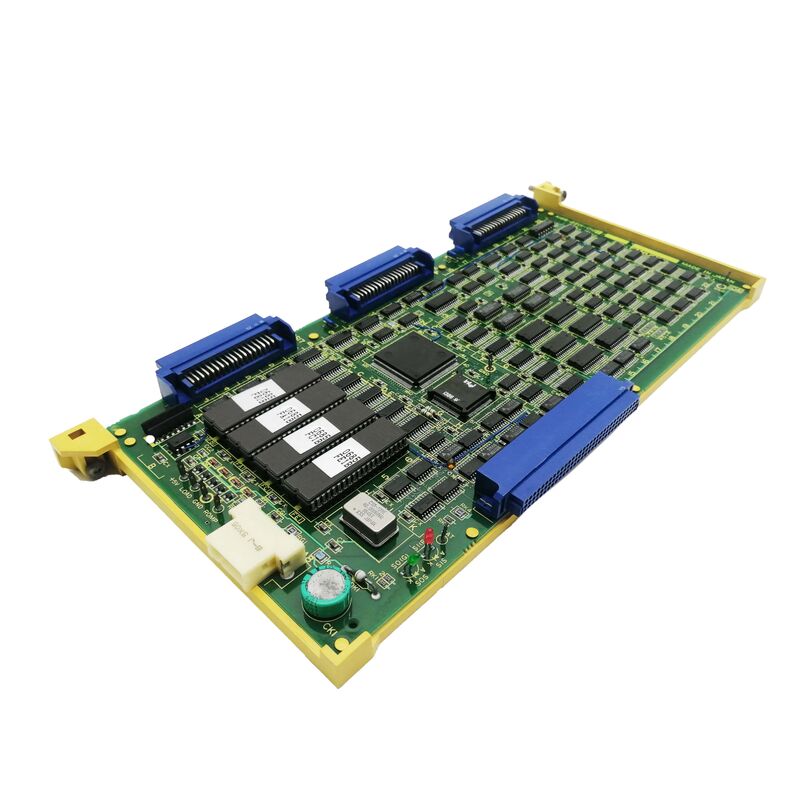

A16B-2200-0370 | PCB de 5º/6º eixo FANUC de 32 bits - Controle Série 0-C (Zero-C) / Expansão de dois eixos / Série A16B-2200

Zero-C — CNC compacto da FANUC e respetivos limites de eixo

"Zero C Control" na descrição do produto refere-se à Série 0-C da FANUC — o CNC compacto da FANUC comercializado sob o nome da série "Zero". A nomenclatura “Zero” indicava um CNC compacto e econômico – poderoso para a época, mas com limites definidos na contagem de eixos. A configuração padrão da Série 0-C suporta até 4 servo-eixos controlados. Para a maioria das máquinas-ferramentas CNC da era da Série 0-C, 4 eixos eram suficientes:

• Torno CNC: Z e X = 2 eixos (padrão), até 4 com eixo C e eixo Y
• Centro de usinagem CNC: X, Y, Z = 3 eixos (padrão), até 4 com mesa rotativa Mas algumas máquinas exigiam mais. Quando um CNC Série 0-C precisava de um 5º e 6º eixo – para um torno de torre dupla, um centro de usinagem com dois eixos rotativos ou uma máquina para fins especiais – o A16B-2200-0370 forneceu o caminho de hardware para essa contagem de eixos expandida.

Principais informações do produto

Aplicações que requerem 5º e 6º eixos na Série 0-C

Os tipos de máquinas que precisavam do A16B-2200-0370:

Tornos CNC de torre dupla:Um centro de torneamento de torre dupla possui dois conjuntos de torre independentes — cada um com seu próprio movimento Z e X. A placa principal controla a torre primária (Z1, X1 como eixos 1 e 2). A16B-2200-0370 adiciona os eixos da segunda torre (Z2, X2 como eixos 5 e 6).

Centros de usinagem CNC com configurações de 4+2 eixos:Um centro de usinagem com 3 eixos lineares primários (X, Y, Z) e 1 eixo rotativo primário pode adicionar mais 2 servo-eixos — um segundo eixo rotativo e uma função servo auxiliar — exigindo a expansão do 5º e 6º eixo.

Máquinas multieixos para fins especiais:Linhas de transferência, sistemas de usinagem multiestações ou máquinas de automação específicas controladas por um CNC Série 0-C podem precisar de mais de 4 servo-eixos para sequenciar todo o seu complemento mecânico.

Cenários de aplicação

Falha na placa de expansão do eixo do torno 0-C da torre dupla:Um torno CNC de torre dupla FANUC Série 0-C desenvolve servo-alarmes especificamente nos eixos da segunda torre (5 e 6). Os eixos primários funcionam normalmente. O A16B-2200-0370 é identificado como a falha. A substituição restaura a função do 5º e 6º eixo.Manutenção da placa do eixo central de usinagem 4+2:Um centro de usinagem Série 0-C com 6 eixos controlados passa por manutenção no painel de controle. O A16B-2200-0370 foi substituído como parte de uma renovação abrangente do sistema de controle de eixo.

Perguntas frequentes

Q1: O A16B-2200-0370 substitui a placa principal da CPU ou é instalado junto com ela?

A A16B-2200-0370 é uma placa de expansão instalada junto com a placa principal da CPU Série 0-C – não uma substituição. A placa principal continua manipulando os eixos 1–4 mais o fuso. A16B-2200-0370 adiciona processamento para os eixos 5 e 6 em um slot dedicado ou posição de conector na arquitetura opcional da placa principal. Ambas as placas devem estar funcionais para que o sistema completo de 6 eixos funcione.

Q2: Um CNC Série 0-C com A16B-2200-0370 pode operar no modo de 4 eixos se a placa de expansão falhar?

Quando o A16B-2200-0370 falha, os 5º e 6º eixos geram alarmes. Se o CNC pode continuar operando em seus primeiros 4 eixos depende da configuração de segurança da máquina — algumas máquinas exigem que todos os eixos configurados estejam íntegros antes de permitir a operação. Confirme no comportamento do programa PMC da máquina se um modo degradado de 4 eixos é possível.

Q3: O A16B-2200-0370 é específico para a Série 0-C ou também é usado na Série 0-D?

A descrição especifica explicitamente "PARA CONTROLE ZERO C" - a Série 0-C. A Série 0-D é uma geração de hardware diferente com sua própria arquitetura de expansão de eixo. Confirme na documentação de hardware aplicável antes de instalar o A16B-2200-0370 em um sistema Série 0-D.

Q4: A substituição do A16B-2200-0370 requer a reentrada dos parâmetros do servo para os eixos 5 e 6?

Não. Os parâmetros servo para todos os seis eixos — incluindo os eixos 5 e 6 — residem na SRAM principal do CNC. Depois de encaixar o substituto A16B-2200-0370, o CNC reaplica os parâmetros existentes aos canais do 5º e 6º eixo. Verifique a resposta correta do servo em ambos os eixos de expansão antes de retornar à produção.
