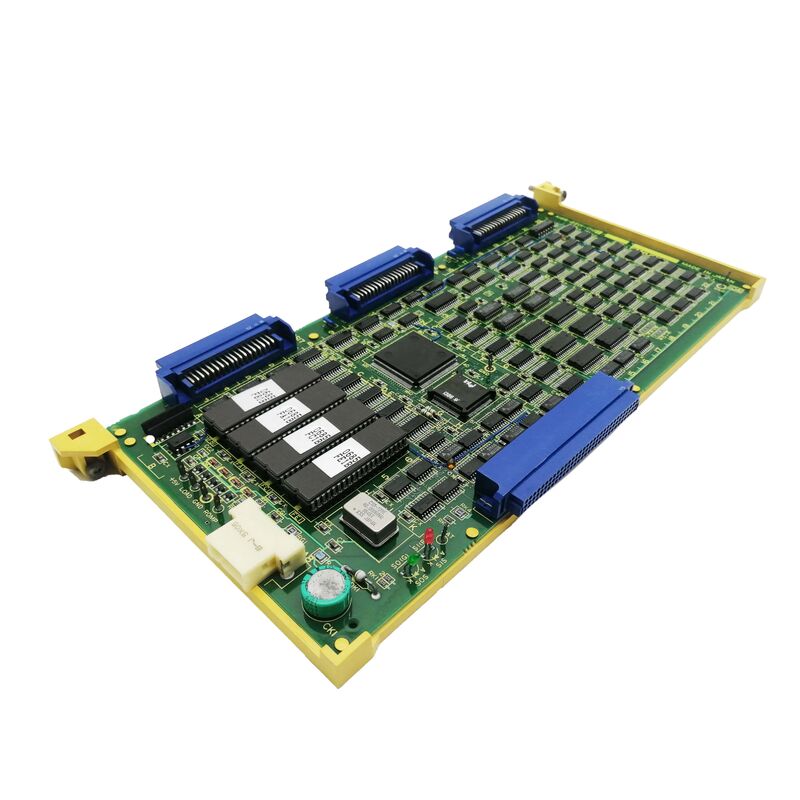

A16B-2200-0391∙ FANUC Série 0-C 2-Axis Serial Pulse Coder Cartão de eixo PULCO / Tipo A / Alfa Servo Interface / OT-C / D / F
PULCO Serial Pulse Coder na plataforma da série 0-C
O A16B-2200-0391 tem a designação "PULCO" uma notação condensada para Pulse Coder, identificando o tipo de interface do codificador.Isto coloca-o na camada de cartão de eixo mais avançado para a série 0-C plataforma.
A tabela de hardware da série 0-C da KFAS LLC confirma a evolução do cartão do eixo:
| Conselho | Eixos | Interface | Geração |
|---|
| A16B-2200-0221 | 2 | 16 bits | Mais cedo. |
| A16B-2200-0361 | 2 | 32 bits | Meio |
| A16B-2200-0391 | 2 | Codificador de Pulso Serial | Último |
| A16B-2200-0220 | 3/4 | 16 bits | Mais cedo. |
| A16B-2200-0360 | 3/4 | 32 bits | Meio |
| A16B-2200-0390 | 3/4 | Codificador de Pulso Serial | Último |
O A16B-2200-0391 é a geração de codificador de pulso em série para configurações de 2 eixos o cartão de eixo mais capaz na família 0-C para máquinas de 2 eixos.
Principais especificações
| Parâmetro | Valor |
|---|
| Contagem de eixos | 2 (configuração do eixo 1/2) |
| Interface do codificador | Codificador de Pulso Serial |
| Interface de serviço | Tipo A |
| Discos compatíveis | Servoamplificadores da série Alpha |
| CNC | Série 0C, 0D, 0F |
| Configuração do fuso | OT-C, OT-D, OT-F |
| Garantia | 12 meses (CNC Electronics) |
Codificador de Pulso Serial
A CNC Electronics confirma: "esta interfaces de servo tipo eixo A para servoamplificadores da série ALPHA". A série Alpha introduziu motores de codificação de pulso em série para máquinas CNC de produção.
O codificador de pulso em série transmite dados de posição como uma mensagem digital em série, substituindo os fios de sinal paralelos dos tipos de codificador mais antigos.Isso proporciona uma resolução mais alta e uma transmissão de sinal mais limpa em comparação com as interfaces analógicas ou paralelas de 16 bits das placas de eixo anteriores.
"Tipo A" designa o protocolo de servocomunicação de ligação a servo-acionamentos da série Alpha ̇ um padrão de interface pré-FSSB (pré-fibra óptica).
Cenários de aplicação
Falha do torno CNC de dois eixos da série 0-C:Os eixos Z e X de um torno CNC FANUC série 0-C desenvolvem alarmes de codificador de pulso serial. A16B-2200-0391 é identificada. A substituição restaura o feedback de posição serial de 2 eixos.
Modernização da unidade 0-C:Um CNC da série 0-C que utilize um cartão de eixo mais antigo (A16B-2200-0221) é atualizado para A16B-2200-0391 quando são instalados servodrives Alpha.
Perguntas frequentes
P1: Qual é a diferença entre o A16B-2200-0391 (PULCO) e o A16B-2200-0361 (cartão de eixo de 32 bits)?
Ambos servem configurações de 2 eixos na série 0-C CNC. A16B-2200-0361 usa uma interface de 32 bits para codificadores de geração anterior.A16B-2200-0391 utiliza a interface do codificador de pulso serial específica para os servomotores da série AlphaOs dois são combinados com diferentes gerações de servo-acionamento e não são intercambiáveis.
P2: A A16B-2200-0391 serve apenas máquinas de dois eixos?
A A16B-2200-0391 é configurada para 1 ou 2 eixos. A CNC Electronics descreve-a como uma placa de 1 a 2 eixos sérios. Para máquinas de 3/4 eixos que usam Codificador de Pulso Serial, a placa correspondente é A16B-2200-0390.
P3: O que significa a compatibilidade do fuso OT-C, OT-D, OT-F?
Estes são os tipos de módulos de comando de fuso disponíveis para a série 0-C.A CNC Electronics confirma que o A16B-2200-0391 "foi projetado para funcionar com qualquer fuso e servo OT-C / OT-D / OT-F incluindo interfaces digitais, configurações em série e raramente analógicas".
P4: A substituição do A16B-2200-0391 requer a reentrada do servoparâmetro?
Os parâmetros do servo residem na SRAM principal do CNC.Verificar a resposta correta do servo em ambos os eixos antes de voltar à produção.
