Placa de circuito CNC
>
|
| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A20B-3300-0150 |

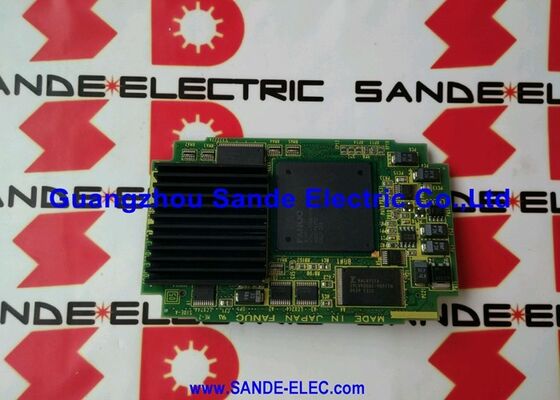

Número da parte:A20B-3300-0150
Fabricante:FANUC Corporation (Japão)
Tipo de produto:Módulo de gráficos coloridos LCD de 10,4 polegadas
Série do quadro:A20B-3300
Sistemas compatíveis:FANUC séries 16i, 18i e compatíveis
Status:Descontinuado pelo fabricante
O A20B-3300-0150 é um módulo gráfico a cores de 10,4 polegadas para sistemas CNC FANUC Series 16i e 18i.Painel de exibição LCD a cores de 4 polegadas montado no painel do operador.
A placa se conecta diretamente à placa principal da CPU do controlador 16i ou 18i e gera o sinal de vídeo que o painel LCD exibe.
O ecrã de 10,4 polegadas era o tamanho padrão da tela do CNC da série i da FANUC no momento em que esses controladores foram produzidos.
Ele deu aos operadores uma visão clara e colorida das posições do eixo do ecrã CNC, programas ativos, telas de parâmetros, mensagens de alarme, gráficos do caminho da ferramenta e todas as outras funções de interface.Tudo o que o operador vê na tela viaja através do A20B-3300-0150 antes de aparecer na tela.
Esta placa é descontinuada pela FANUC.
O equipamento continua a ser um elemento de manutenção ativa porque as máquinas que serviu centros de usinagem, centros de torneamento e máquinas compostas das séries 16i e 18i continuam a ser produzidas em todo o mundo.
Quando esta placa falha, o ecrã fica em branco, o CNC continua a funcionar normalmente internamente, mas o operador perde todo o feedback visual.
| Parâmetro | Valor |
|---|---|
| Número da parte | A20B-3300-0150 |
| Fabricante | Corporação FANUC |
| Tipo de produto | Módulo de gráficos coloridos |
| Série de painéis | A20B-3300 |
| Tamanho de exibição | 10.4 polegadas |
| Tipo de exibição | LCD a cores |
| Resolução | 640 × 480 (VGA) |
| Voltagem de entrada | 5 V DC |
| Peso | 00,44 kg |
| Sistemas compatíveis | FANUC Série 16i / 18i e compatível |
| Instalação | Plug-in para a placa da CPU principal |
| Temperatura de funcionamento | 0 50°C |
| Situação da produção | Descontinuado pelo fabricante |
| Origem | Japão |
| Condição disponível | Novos (excedentes) / Renovados / Reparados |
640×480 é a resolução VGA ₹ 307.200 pixels dispostos em uma proporção de 4: 3. Em uma tela de 10,4 polegadas, isso dá aproximadamente 77 pixels por polegada.Ecrãs de parâmetros legíveis, mensagens claras de alarme e gráficos úteis do caminho da ferramenta.
A cor está totalmente controlada.
O A20B-3300-0150 controla um LCD colorido, não um monocromático.Alarme de destaque.
Esta codificação visual torna a interface mais legível e ajuda os operadores a identificar estados anormais rapidamente.
Um substituto monocromático exibiria o conteúdo, mas sem a codificação de cores que torna a interface mais legível.
A placa gera o sinal de vídeo no formato correto para o painel LCD colorido de 10,4 polegadas.
O painel e o painel estão combinados um painel de substituição deve ser o número de peça correto para o tipo de painel instalado.Os painéis para diferentes tamanhos de exibição ou diferentes especificações de painéis não são intercambiáveis.
O A20B-3300-0150 é montado na placa principal da CPU do controlador da Série 16i ou 18i. Ocupa o slot do cartão gráfico, uma tomada dedicada na placa principal projetada para este módulo.A conexão fornece à placa a energia do sistema (5V DC) e os dados de vídeo do processador de exibição do CNC.
Esta abordagem de montagem integra a função gráfica no conjunto principal do controlador sem exigir cablagem separada entre uma placa de processador gráfico e a tela.A saída de vídeo vai diretamente do A20B-3300-0150 para o painel LCD através do conector de entrada de vídeo do painel.
Ao substituir a placa, certifique-se de que o módulo de substituição está totalmente instalado na tomada.
Um módulo gráfico parcialmente assentado normalmente produz uma tela em branco em vez de uma distorcida. O assento parcial quebra completamente o caminho do sinal de vídeo.
Após a substituição, ligar o sistema e confirmar que o ecrã de arranque da FANUC está exibido antes de considerar a reparação concluída.
Os 16i e 18i foram os cavalos de trabalho da FANUC para a geração CNC do início dos anos 2000.
Eles conduziam centros de usinagem e centros de torneamento de todas as descrições ∙ pequenas máquinas de processamento automático, grandes centros de usinagem horizontais, centros de torneamento de vários eixos, máquinas compostas.
O ecrã colorido de 10,4 polegadas era a configuração padrão nesta faixa.
As máquinas construídas com estes controladores estão agora bem na segunda ou terceira década de serviço.
Os componentes mecânicos - fendões, guias, parafusos de esferas - têm muitas vezes vida útil restante.A A20B-3300-0150 é uma das placas que mantém estas máquinas operacionais.
Dado que o cartão foi descontinuado, o abastecimento disponível provém do excedente de estoque original ou de unidades renovadas.
Os testes pré-venda são importantes para os módulos de exibição. Um módulo com circuitos marginais pode mostrar um comportamento de arranque correto, mas falhar em condições específicas de exibição.
O fornecimento de fornecedores que testam sob carga fornece uma melhor garantia do que o excedente não testado.
P1: O ecrã LCD de 10,4 polegadas está em branco quando ligado. O CNC parece funcionar normalmente caso contrário. É o A20B-3300-0150 a causa?
Um visor em branco com operação CNC normal é consistente com uma falha no módulo gráfico.verificar a ligação de alimentação do painel LCD e o cabo de sinal de vídeo entre o painel e a placa.
Um cabo de vídeo desconectado produz um ecrã em branco independentemente da condição da placa gráfica.
Se a alimentação e o cableamento estiverem confirmados e a tela permanecer vazia, o módulo gráfico é o principal suspeito.
P2: O display mostra a tela, mas as cores estão incorretas ̇ algumas áreas mostram cores erradas ou cor cintilante.
As falhas de exibição de cores ?? cores erradas, piscar de cores, perda parcial de cores são mais comumente causadas por um painel LCD ou um cabo de vídeo danificado do que por uma placa gráfica com falha.O módulo gráfico gera um sinal correto; o painel o retrata.
Danos na camada de filtro de cor do painel ou no circuito do controlador LCD produzem anormalidades de cor.
Teste com um painel de substituição de qualidade conhecida antes de substituir a placa gráfica.
P3: O A20B-3300-0150 pode conduzir um painel LCD de tamanho diferente ¢ por exemplo, uma unidade de 7,2 polegadas ou 8,4 polegadas?
O A20B-3300-0150 é especificamente para configurações LCD coloridas de 10,4 polegadas.
O tempo do sinal de vídeo, a resolução e as características da unidade são combinadas com o painel de 10,4 polegadas.
A instalação do -0150 num sistema configurado para um tamanho de ecrã diferente não produzirá uma saída correta.
P4: Após a substituição da placa gráfica, o ecrã mostra texto distorcido na inicialização e depois fica em branco.
Texto distorcido durante a inicialização que se resolve em uma tela em branco sugere que o quadro é parcialmente funcional, mas falha antes que o ecrã se estabilize.
Isto pode indicar uma placa de substituição parcialmente avariada ou uma tensão de alimentação intermitente na entrada de 5 V da placa.
Medir a fonte de alimentação de 5 V na tomada da placa principal com um voltímetro.
Q5: É necessária uma alteração de parâmetros ou uma atualização de software após a instalação do A20B-3300-0150?
Normalmente, não é necessária uma reconfiguração de software.O módulo gráfico fornece uma função de hardware de saída de vídeo para a exibição que o software CNC usa sem precisar saber qual revisão específica da placa está instalada.
Ativar o sistema após a instalação e confirmar o funcionamento normal do ecrã.
Se os parâmetros CNC incluírem configurações de tipo de ecrã, verificar se estão corretamente definidos para um LCD a cores de 10,4 polegadas,mas esta seria uma configuração de parâmetro existente, em vez de um novo necessário pela substituição da placa.
