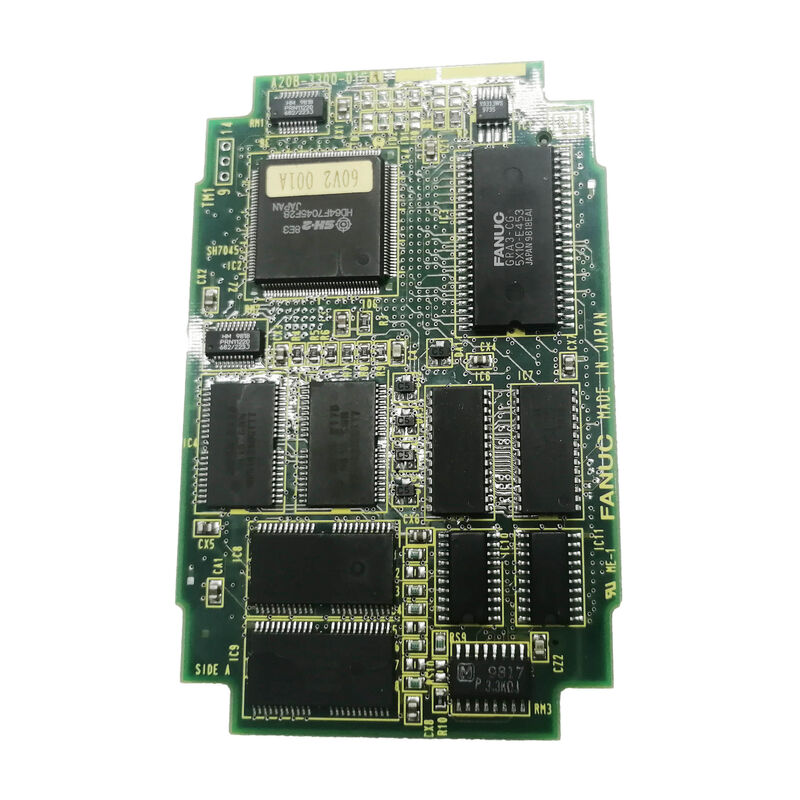

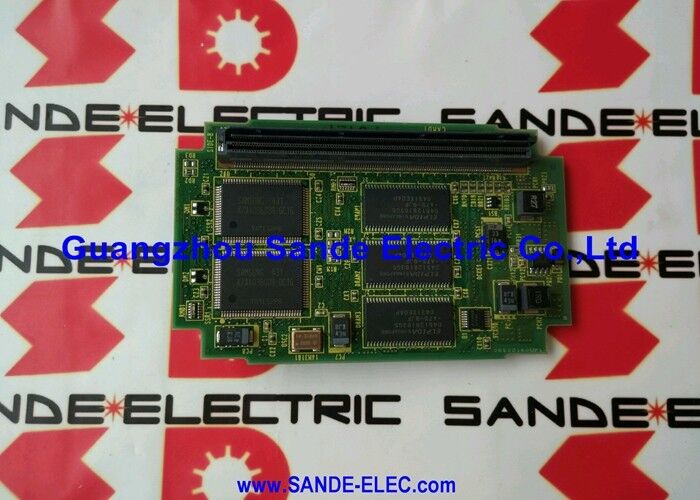

Placa de controle de exibição Fanuc A20B-3300-0154 A20B33000154 A2OB-33OO-O154

FANUC A20B-3300-0154 7.2 polegadas módulo gráfico monocromático série 16i / 18i / 21i / 20i, Japão Origem

Número da parte:A20B-3300-0154

Fabricante:FANUC Corporation (Japão)

Tipo de produto:PCB de controlo de ecrã gráfico monocromático (cartão GPU)

Série do quadro:A20B-3300

Tipo de exibição:7LCD monocromático STN de 0,2 polegadas

Sistemas compatíveis:Série FANUC 16i, 18i, 20i, 21i

Resumo

O A20B-3300-0154 é o módulo de processamento gráfico para o painel de operador LCD monocromático de 7,2 polegadas da FANUC montado em controladores CNC das séries 16i, 18i, 20i e 21i.É a placa GPU dedicada uma placa plug-in que é montada na parte de trás da placa principal da série i responsável por todo o processamento gráfico e saída de exibição entregue ao 7Painel mono STN de 0,2 polegadas visível pelo operador na máquina.

Todos os elementos visuais da interface do operador CNC passam por esta placa.

A lista de programas de usinagem, a exibição da posição do eixo, o texto de alarme, as telas de parâmetros e a representação gráfica do caminho da ferramenta são todos renderizados por este módulo.

A placa principal da CPU lida com a execução de programas, interpolação de movimento e processamento de PMC.

Esta placa gráfica lida com a tarefa separada de converter esses dados na saída de matriz de pontos enviada para o painel LCD.

A separação do processamento gráfico numa placa dedicada é uma parte deliberada da arquitetura da série i da FANUC.A CPU da placa principal não é sobrecarregada com cálculos de renderização de exibição ¢ aqueles executados no próprio hardware de processamento dedicado do A20B-3300-0154.

Isso permite que o processador principal do CNC mantenha um desempenho de interpolação consistente, independentemente do que esteja acontecendo na tela.

A placa é montada na face traseira da placa principal da CPU, dentro do plano traseiro emoldurado da unidade básica da série i.

Ele é ligado a uma tomada dedicada e é segurado com quatro clips de espaçamento.

A sua posição física mantém-no protegido do ambiente da máquina, mantendo-o acessível para substituição quando necessário.

Principais especificações

O que significa o ecrã mono de 7,2 polegadas para a operação da máquina

A FANUC equipou muitas das suas unidades CNC compactas da série i com painéis LCD monocromáticos STN de 7,2 polegadas.

O ecrã monocromático utiliza uma matriz monocromática caracteres tipicamente brancos e gráficos num fundo escuro em vez do painel de cores iluminado por trás utilizado nas configurações maiores da série i.

Isso mantém a unidade de painel compacta e se adapta a ambientes onde uma pequena pegada é mais importante do que a exibição a cores.

O operador pode ler o conteúdo do programa, editar programas de peças, monitorar posições de eixo, rever e definir parâmetros e verificar mensagens de alarme.2 polegadas de tela mono mostra gráficos de quadro de fio do caminho programado adequado para verificar as trajetórias do programa antes de cortar.

O módulo gráfico lida com essa renderização: ele recebe os dados do caminho de ferramentas da CPU principal e os converte no sinal de matriz de pontos monocromático exibido pelo painel.

Quando o A20B-3300-0154 falha, o display mostra sintomas específicos.

Uma tela em branco com o CNC funcionando normalmente é a mais comum.porque o módulo gráfico não está produzindo saída.

Ocasionalmente, uma falha parcial de exibição aparece: alguns conteúdos são renderizados enquanto outras áreas da tela permanecem em branco.

Instalação e remoção do módulo gráfico

As placas principais da série i da FANUC utilizam um método de montagem normalizado para os módulos de ligação.Para remover o quadro, a garra de cada clip é puxada para fora para liberar o fecho, e a placa se eleva para longe da tomada.

A reinserção requer alinhar o conector da placa com a tomada da placa principal e pressionar até que todos os quatro clips se fechem.

A ligação é crítica, a tomada é bloqueada para evitar a inserção inversa.mas a placa deve ser pressionada completamente no soquete ligação parcial produz contato não confiável que pode causar falhas de exibição intermitentes, mesmo quando a placa em si é funcional.

Após a instalação, verificar se os quatro espaçadores estão presos antes de fechar a unidade de base e restaurar a energia.

O A20B-3300-0154 é específico para a configuração de painel mono de 7,2 polegadas.Cor de 4 polegadasEstes módulos não são intercambiáveis.

O módulo correto deve ser equipado com a unidade de painel utilizada na máquina.

Perguntas frequentes

P1: A tela está completamente escura, exceto pelo brilho da luz de fundo. Os alarmes CNC estão normais e a máquina está funcionando.

Um ecrã escuro com luz de fundo ativa e funcionamento CNC normal é o padrão de falha característico do módulo gráfico.

O painel em si está recebendo energia (daí a iluminação de fundo), mas os dados gráficos do PCB de exibição estão ausentes.

Verifique primeiro o conector entre o módulo gráfico e a placa principal ̇ um conector parcialmente sentado produz exatamente este sintoma.

Se o conector estiver confirmado, substitua o módulo gráfico.

P2: O A20B-3300-0154 pode ser usado com um painel de 9,5 polegadas mono?

O A20B-3300-0154 é combinado com a configuração do painel LCD mono STN de 7,2 polegadas.

O formato do sinal, o tempo e o pinout do conector são combinados com o tipo de exibição específico.

A instalação do módulo gráfico errado para um determinado tipo de painel não produz saída de exibição ou saída de exibição incorreta.

Q3: Os gráficos do caminho de ferramentas na tela de verificação do programa aparecem distorcidos linhas retas são divididas em pontos e a representação do arco é fragmentada.

Erros de visualização no conteúdo gráfico linhas quebradas, arcos fragmentados, caracteres corrompidos indica que o circuito de processamento do módulo gráfico está falhando.

O módulo está a produzir saída, mas a saída está incorreta.

Esses erros de renderização geralmente pioram com o tempo à medida que os circuitos de memória ou ASIC do processador gráfico se degradam.

A substituição do Conselho é a resposta apropriada.

Q4: Após a substituição do A20B-3300-0154, a tela fica branca sem conteúdo. O CNC funciona normalmente. O que deve ser verificado?

Uma tela branca após a substituição do módulo indica normalmente um conector que não está totalmente ligado ou um módulo que não está corretamente ligado ao painel.

Confirme que o número da placa de substituição corresponde exatamente à placa removida.

Se o número da peça corresponder e o conector estiver correto, inicie o ciclo de alimentação do CNC para permitir que o sistema de exibição seja reiniciado.

Q5: O A20B-3300-0154 foi substituído, mas a exibição ocasionalmente fica em branco por alguns segundos antes de recuperar.?

Desligamento intermitente após a substituição de ambos os pontos da placa e do painel para o cabo de sinal de exibição entre a unidade de base e o painel.

Se este cabo foi perturbado durante qualquer uma das substituições e não foi completamente reinsertado, o contacto intermitente produz o sintoma descrito.

Verifique os conectores dos cabos de exibição em ambas as extremidades.

Se o vazio intermitente persistir com as ligações confirmadas, o próprio cabo pode ter sofrido danos e precisar de substituição.
