| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A20B-3300-0161 |

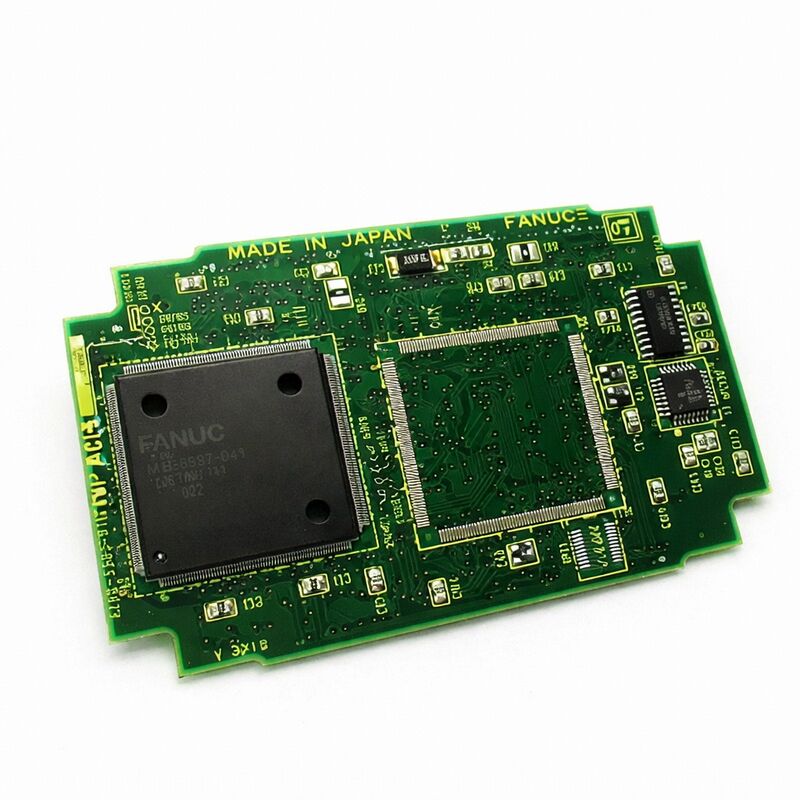

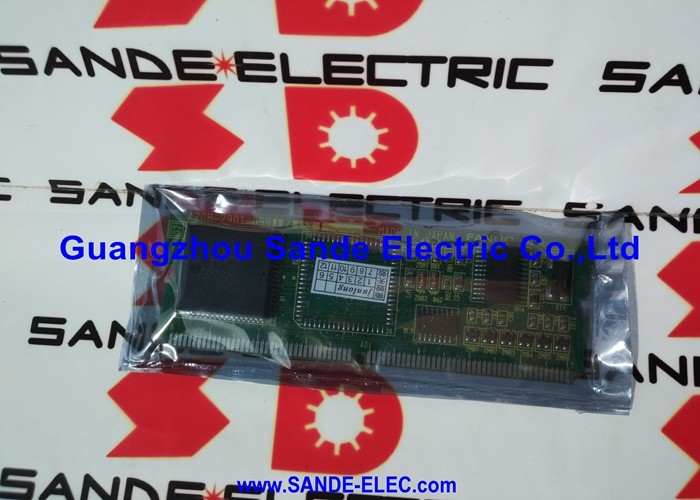

OFANUC A20B-3300-0161é o módulo de controlo do ecrã CRT Link, a placa que se situa na junção entre o mundo de processamento do CNC e o mundo visual do operador.
Todos os valores de parâmetros, linha de programa, deslocamento de ferramentas, mensagem de alarme, exibição de coordenadas,e a tela gráfica que aparece no painel do operador do FANUC CNC passa através deste módulo antes de chegar à telaSe não funcionar corretamente, o operador fica praticamente cego para o estado do CNC, uma condição que, dependendo do tipo de máquina e da sua operação, pode provocar a perda de visão.O problema pode variar de um inconveniente a uma falha que interrompa a produção.
A designação "CRT Link" na descrição oficial reflete a arquitetura da placa.O A20B-3300-0161 recebe dados de exibição da CPU principal através de uma conexão de barramento interno (a interface de ligação CRT) e lida com todos os cronogramas, geração de sinal de vídeo, e atualização de exibição em seus próprios circuitos.
Esta separação é funcionalmente valiosa: a atualização do ecrã deve ocorrer continuamente e a intervalos precisos para manter um nível estável,imagem sem piscar mas estes requisitos de tempo em conflito com as próprias exigências do ciclo de controle CNC.
Um módulo de exibição dedicado resolve esse conflito, dando à função de exibição seus próprios recursos de processamento.
A família A20B-3300 abrange a gama de módulos de exibição da FANUC em várias gerações e tipos de exibição CNC.monocromo versus cor, diferentes tamanhos de tela (7,2 polegadas, 9,5 polegadas, 10,4 polegadas), apenas caracteres versus capacidade gráfica e equipados com Ethernet versus não-Ethernet.
O A20B-3300-0161 é uma variante específica dentro desta gama, identificável pela sua referência cruzada A350-3300-T166, que também aparece na documentação das peças da FANUC.
| Parâmetro | Valor |
|---|---|
| Função | Modulo de controlo de exibição do CRT Link |
| Referências cruzadas | A350-3300-T166 |
| Série | A20B-3300 |
| Tipo | PCB de exibição plug-in |
| Aplicação | Display do painel do operador FANUC CNC |
| Origem | Japão |
O caminho dos dados CNC para o que aparece na tela envolve várias etapas de processamento que o A20B-3300-0161 lida:
Geração de personagens:Quando o CNC precisa exibir um número de parâmetro, um valor de coordenadas, uma mensagem de alarme ou uma linha de programa, envia códigos de caracteres (ASCII ou similares) para o módulo de exibição.O módulo contém um gerador de caracteres ROM que mapeia estes códigos para padrões de pixels.
Todos os caracteres alfanuméricos e símbolos que aparecem numa tela CNC de visualização de caracteres são representados por este circuito de geração de caracteres no módulo de visualização.
Representação gráfica (para módulos de exibição com capacidade gráfica):Para variantes de exibição mais avançadas que suportam funções gráficas ¢ simulação do caminho de ferramenta, exibição de forma de onda,Representações gráficas 3D O módulo de exibição contém um processador gráfico dedicado que renderiza gráficos de bitmap a partir de dados de coordenadas enviados pela CPU principal do CNC.
Este processamento gráfico consumiria uma largura de banda significativa da CPU principal se não fosse descarregado no módulo de exibição.
Tempo de exibição e sincronização:Os ecrãs CRT (e os seus sucessores LCD) exigem sinais de sincronização horizontais e verticais precisos para manter uma imagem estável.
O módulo de exibição gera esses sinais de tempo e garante que a saída de dados de vídeo seja sincronizada com eles, produzindo umimagem corretamente enquadrada independentemente do que a CPU principal do CNC está fazendo.
Saída de sinal de vídeo:The module converts the digitally-processed display data to the analogue or digital video signal appropriate for the connected display unit — whether a CRT monitor with analogue RGB input or an LCD panel with digital signal input.
A falha do A20B-3300-0161 apresenta-se de maneiras que são imediatamente óbvias, mas às vezes enganosas em suas implicações:
Ecrã em branco:A iluminação de fundo do ecrã (se for LCD) ou a alta tensão do tubo (se for CRT) está ativa. Pode-se detetar isto pelo brilho fraco ou pelo calor, mas nada aparece no ecrã.
Isto indica que o hardware do ecrã está ligado, mas não recebe nenhum sinal de vídeo válido.
Display distorcido ou congelado:Os caracteres aparecem em posições aleatórias, blocos da tela mostram padrões sem sentido, ou a tela está congelada em uma imagem enquanto o CNC está respondendo às entradas normalmente (você pode ouvir o fuso,eixos em movimento, etc.).
Isto sugere que o módulo de exibição é parcialmente funcional, mas os seus circuitos internos têm uma falha causando saída incorreta.
Corrupção parcial do display:Certas áreas da tela estão corretas (os rótulos softkey na parte inferior, por exemplo), enquanto outras áreas mostram dados codificados,ou um tipo específico de exibição (gráfico) está corrompido enquanto as exibições de caracteres estão corretas.
Este é um indicador de diagnóstico útil: a corrupção do ecrã gráfico com a exibição correta de caracteres sugere uma falha nos circuitos de processamento gráfico do módulo,não a geração de caracteres ou a saída de vídeo básica.
Display normal em alguns ecrãs, em branco em outros:Se as telas de estado básicas do CNC forem exibidas corretamente, mas a mudança para a tela do caminho gráfico de ferramentas faz com que a tela fique em branco, a seção gráfica do módulo de exibição é suspeita.
Um ponto crítico para o planeamento da manutenção: o módulo de controlo do display não armazena quaisquer dados CNC, nem parâmetros da máquina, nem programas de peças, nem dados da escada PMC,sem deslocamentos de ferramentas nada disso vive no módulo de exibiçãoÉ um processador de exibição sem estado. Substitui-lo não requer backup de dados e não restaurar parâmetros.
A única ação pós-substituição é verificar se a tela é exibida corretamente nos vários tipos de tela do CNC.
Isto é diferente da substituição de uma placa principal da CPU ou de um módulo SRAM, onde são obrigatórios procedimentos abrangentes de backup e restauração de dados.
A substituição de um módulo de exibição é uma das operações de reparação mais limpas na manutenção CNC da FANUC ∙ troca da placa, ligação, confirmação de que o display está funcionando.
P1: Os eixos CNC e o fuso funcionam normalmente, mas a tela está em branco.
Um ecrã em branco com eixos CNC e fuso funcionais sugere fortemente uma falha do módulo de exibição, mas confirme-o verificando primeiro a própria fonte de alimentação e o cabo da unidade de exibição.
A unidade de exibição (LCD/CRT) tem as suas próprias ligações de alimentação; se a unidade de exibição tiver falhado a alimentação, o ecrã ficará escuro independentemente da condição do módulo de exibição.
Se for confirmado que a unidade de exibição está ligada (iluminação de fundo ligada, inversor ativo no caso do LCD), mas não apresentar imagem, o módulo de exibição é o próximo suspeito.
Uma confirmação rápida é observar se os indicadores LED do CNC na placa principal mostram um estado de funcionamento normal.
P2: Pode a variante A20B-3300-0161 ser substituída pela variante adjacente A20B-3300-0162?
O -0161 e o -0162 são placas diferentes da família de módulos de exibição A20B-3300 ¢ eles lidam com diferentes configurações de exibição ou gerações CNC.
O módulo específico exigido é determinado pela placa principal da CPU em que é montada e pela unidade de exibição ligada ao sistema.
Consulte o manual de ligação do hardware do CNC ou identifique o número da peça exatamente a partir do rótulo da placa instalada.Usando uma variante incorreta resultará em uma exibição não funcional, mesmo se o próprio quadro é saudável.
P3: Existe algum risco para os dados do CNC ao substituir o módulo de exibição?
O A20B-3300-0161 não armazena dados específicos da máquina. Parâmetros, programas, escada PMC e deslocamentos todos residem nos módulos SRAM e FROM na placa principal da CPU,que não são perturbados pela substituição do módulo de exibição.
Desligue completamente o CNC antes de remover ou instalar o módulo de exibição este é um ESD e uma precaução de segurança mas não é necessário backup de dados especificamente para este procedimento.
P4: O ecrã mostra alguns conteúdos corretos (soft keys, cabeçalhos de página), mas outras partes estão confusas.
A corrupção parcial do ecrã com algum conteúdo correto normalmente indica uma falha em uma subseção específica do circuito do módulo de exibição, em vez de uma falha completa.
Se os rótulos softkey na parte inferior da tela estiverem corretos, mas a área de dados principal estiver codificada, o gerador de caracteres para elementos básicos de interface do usuário funciona, mas o circuito de exibição de dados está defeituoso.
Se as telas de caracteres (parâmetro, deslocamento, programa) estiverem corretas, mas a tela gráfica (caminho de ferramentas, forma de onda) estiver corrompida, a subseção de renderização gráfica falhou.
Estes sintomas confirmam que o módulo de exibição é a fonte da falha e ajudam os centros de reparação a diagnosticar qual circuito específico deve ser resolvido.
Q5: Como deve ser manuseado o A20B-3300-0161 durante o armazenamento e o trânsito para evitar danos?
A placa deve ser mantida num saco antiestático sempre que não estiver instalada tanto para armazenamento como durante o transporte.
Devem ser evitados os extremos de temperatura: o armazenamento abaixo de -20°C ou acima de +60°C corre o risco de danos aos semicondutores e de tensões nas juntas da solda devido ao ciclo térmico.
A placa não deve ser colocada virada para baixo sobre superfícies duras (danos aos componentes), empilhada com outras placas sem espuma antistática entre elas (danos por contacto e ESD),ou transportadas em caixas de cartão ordinárias sem embalagem antistática (acumulação de carga estática durante o transporte).
Um saco de blindagem antiestática feito especificamente dentro de uma caixa de papelão rígida com estofamento de espuma em todos os lados é o pacote mínimo aceitável.
