| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A20B-3300-0225 |
Número da parte:A2A2A2A3
Fabricante:FANUC Corporation (Japão)
Tipo de produto:Placas de circuito de controlo (PCB)
Série do quadro:A20B-3300
Aplicação:FANUC CNC e sistemas de automação industrial

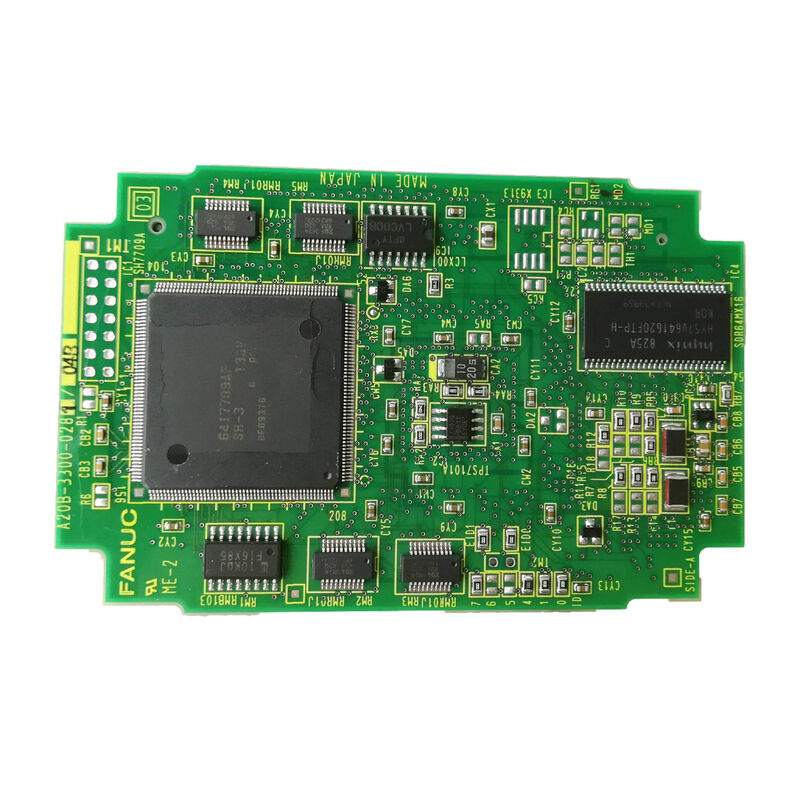

A A20B-3300-0225 é uma placa de circuito de controle da série A20B-3300 da FANUC.A família de produtos A20B-3300 abrange uma gama de PCBs de alto desempenho utilizados nas plataformas de controladores CNC e robóticos da FANUC, incluindo módulos de servocontrole, placas de processamento de CPU, placas de controle gráfico e circuitos de interface de eixo.
Estas placas representam a abordagem de arquitetura modular da FANUC: cada placa desempenha uma função definida, liga-se à placa principal ou ao plano de fundo do controlador,e pode ser substituído de forma independente quando necessário.
As placas da série A20B-3300 são uma geração associada às plataformas de controladores da série i e posteriores da FANUC.
Incorporam as arquiteturas de processamento e os buses de comunicação que caracterizam a engenharia CNC madura da FANUC: processamento servo baseado em DSP, buses internos de alta velocidade,e uma construção de montagem de superfície compacta que permite uma funcionalidade densa em uma pequena pegada de placaO A20B-3300-0225 traz esta mesma filosofia de engenharia para a sua função específica dentro da hierarquia do controlador.
A FANUC fabrica placas da série A20B-3300 no Japão.
São concebidos para operar continuamente em ambientes industriais, gerando os ciclos de temperatura, as vibrações e o ruído eléctrico gerados pela máquina-ferramenta ou pelo gabinete do robô.
Estes não são eletrônicos de consumo; os componentes e a construção de PCB são especificados para os ciclos de trabalho e ambientes de automação industrial.
| Parâmetro | Valor |
|---|---|
| Número da parte | A2A2A2A3 |
| Fabricante | Corporação FANUC |
| Tipo de produto | Placas de circuito de controlo (PCB) |
| Série de painéis | A20B-3300 |
| Aplicação | FANUC CNC e sistemas de automação industrial |
| Origem | Japão |
| Temperatura de funcionamento | 0 55°C |
| Temperatura de armazenamento | -20 60°C |
| Humidade | 75% RH max (não condensante) |
| Condição disponível | Novos (excedentes) / Renovados / Reparados |
A FANUC constrói os seus controladores CNC e robóticos com base numa filosofia de placas modulares.
A placa principal da CPU é o fundamento estrutural e elétrico ele hospeda o módulo do processador e fornece os conectores e tomadas para todas as outras placas.
A série A20B-3300 ocupa a camada funcional de módulos adicionais que definem o que o controlador pode fazer.
Capacidade de servo de um controlador, quantos eixos ele controla, que arquitetura de servo bus ele usa,a rapidez com que ele atualiza o servo loop é determinada pelo módulo de controle servo ligado à placa principal.
A qualidade gráfica da interface do operador é determinada pelo módulo gráfico.
As opções de comunicação como Ethernet, HSSB e interfaces de bus de campo vêm de placas dedicadas nesta mesma arquitetura modular.
A série A20B-3300 abrange todos estes tipos funcionais.
A variante -0225 desempenha a sua função específica dentro deste sistema modular.
Quando esta placa falha, perde-se a função específica que fornece e, como a arquitetura da FANUC é modular, substituir apenas esta placa é a resposta de manutenção correta.
A abordagem modular para a concepção de controladores CNC e robôs foi uma decisão de engenharia deliberada da FANUC, e tem implicações significativas de manutenção.uma falha em qualquer parte da eletrónica do controlador pode significar a substituição de toda a unidade do controlador.
A abordagem modular mudou isto: identificar a placa defeituosa, substituir apenas essa placa, e o sistema retorna ao serviço.
Esta filosofia exige que as placas de substituição estejam disponíveis no mercado.
Os novos painéis da FANUC estão por vezes disponíveis através de canais autorizados para os produtos actuais.
Para as placas que foram descontinuadas ou para as quais os prazos de entrega da FANUC são longos, a cadeia de fornecimento do mercado pós-vendae serviços de reparação ̇ mantém as operações industriais em funcionamento sem períodos prolongados de inatividade.
O A20B-3300-0225 é suportado por esta cadeia de fornecimento.A arquitetura modular significa que pode ser substituída sem afetar qualquer outro componente do controlador..
As placas da série A20B-3300 usam uma construção de montagem superficial em toda a parte. Os componentes são compactos, colocados com precisão e sensíveis a descargas eletrostáticas.
Manusear uma pulseira antiestática e trabalhar numa superfície aterrada.
Manter a placa pelas bordas e evitar tocar as superfícies dos componentes ou os pinos de ligação.
Essas placas são instaladas conectando-se a tomadas definidas na placa principal ou no plano traseiro do controlador.
A orientação da placa é tipicamente definida pela geometria do conector a placa só pode ser inserida corretamente.Resistência durante a inserção normalmente significa desalinhamento em vez de uma variante diferente da placa.
Após a instalação, verifique se todos os conectores estão totalmente instalados antes de restaurar a energia.
Em seguida, ligar e testar a função do sistema na área servida por esta placa.
P1: O controlador mostra um alarme relacionado com a função fornecida por esta placa. Pode ser um problema de conector em vez de uma falha da placa?
Sim, problemas com o conector são uma das causas mais comuns de alarmes relacionados com a placa.
Antes de concluir que a placa falhou, remova-a cuidadosamente, inspecione os pinos de ligação e os contatos da tomada para detectar danos ou contaminação, reveste com firmeza e teste novamente.
Vibrações ao longo do tempo podem soltar os conectores da placa.
Uma ligação parcial do conector produz uma perda intermitente ou completa da função da placa.
P2: Como é confirmada a variante A20B-3300 correta antes da compra de uma substituição?
Leia o número da peça no rótulo da placa instalada. A série A20B-3300 contém muitas variantes
O sufixo completo (neste caso -0225) é o identificador definitivo.
Não substitua uma variante adjacente diferente -0225 sem informações de compatibilidade confirmadas.
P3: A placa foi substituída, mas o mesmo alarme voltou após alguns dias.
Falha recorrente da placa sugere uma condição ambiental danificando a placa e não uma falha do produto.
As causas comuns incluem transientes de alimentação na linha de alimentação da placa, contaminação do refrigerante que entra no gabinete do controlador ou sobre-temperatura sustentada.
Analise a qualidade da tensão de alimentação e as condições térmicas e de contaminação do gabinete antes de instalar outro substituto.
Q4: É necessário fazer backup de dados antes de substituir esta placa?
A necessidade de um backup de dados depende da função específica da placa.
As placas que não contêm armazenamento persistente ̇ placas de interface passivas, módulos de comando por servo ̇ não contêm dados e a substituição não tem implicações para os dados.
As placas que contêm dados de configuração ou firmware exigiriam um procedimento de restauração.
Como prática geral, faça sempre um backup completo dos dados CNC antes de qualquer trabalho de manutenção no controlador.
P5: A placa apresenta uma descoloração visível, mas não há danos físicos óbvios.
A descoloração em um PCB indica tipicamente um evento térmico anterior um componente que estava excessivamente quente, um transiente de tensão ou um curto que causou aquecimento localizado.
A descoloração em si está no substrato do PCB e nem sempre significa que a placa falhou, mas indica que ocorreu um evento de estresse.
A área afectada e quaisquer componentes próximos dela devem ser inspeccionados de perto.
Um quadro com descoloração deve ser tratado como suspeito e substituído se a fiabilidade for crítica.
