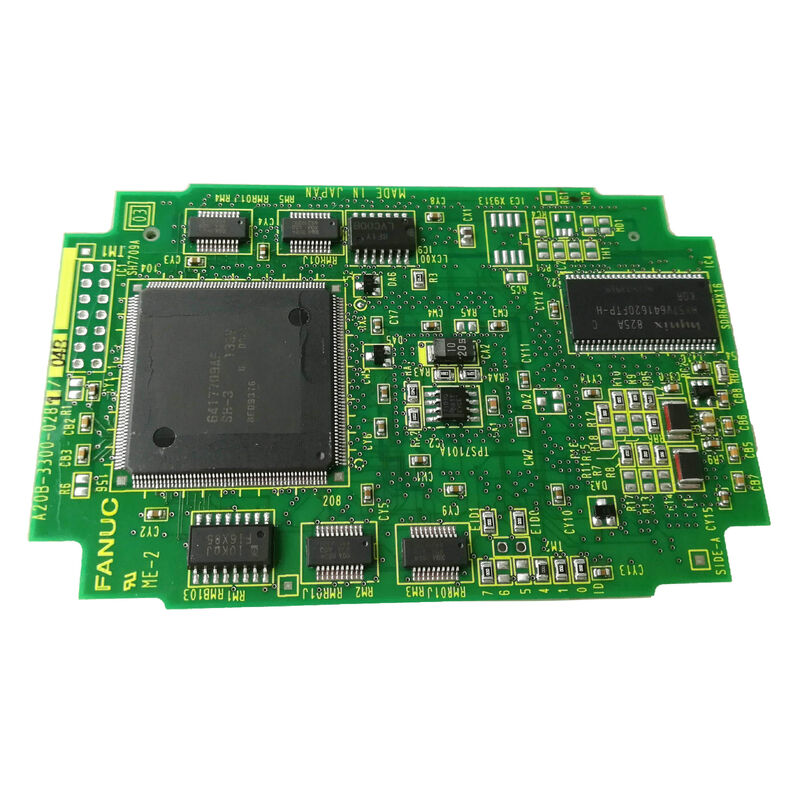

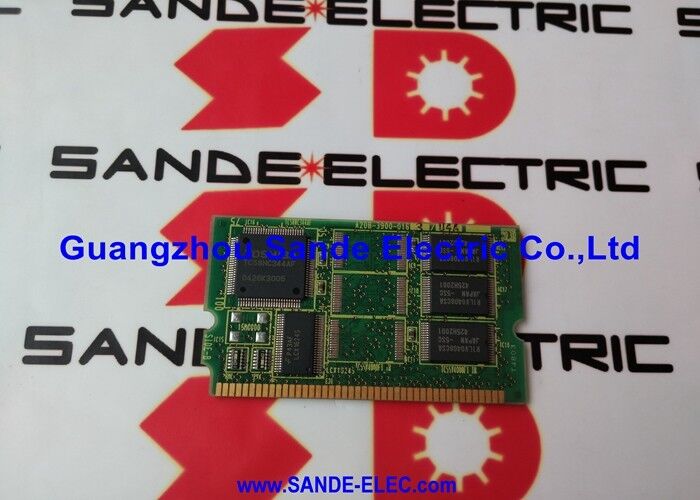

FANUC CPL SERVO CARD A20B-3300-0240 A20B33000240 A2OB-33OO-O24O

FANUC A20B-3300-0240∙ 8-Axis i-B Série FSSB Servo Control Module ∙ Série 16i / 18i / 21i / 0i CNC

Número da parte:A20B-3300-0240 A20B-3300-0240 A20B-3300-0240 A20B-3300-0240 A20B-3300-0240 A20B-3300-0240 A20B-3300-0240 A20B-3300-0240 A20B-3300-0240 A20B-3300-0240 A20B-3300-0240 A20B-3300-0240 A20B-0240 A20B-0240 A20B-0240 A20B-0240 A20B-0240

Fabricante:FANUC Corporation (Japão)

Tipo de produto:Modulo de controlo por servo FSSB ∙ 8 eixos i-B Series Plug-In PCB

Capacidade do eixo:Até 8 eixos

Interface:FSSB (Fibra Óptica Serial Servo Bus)

Oito eixos, uma placa de ligação

The A20B-3300-0240 is the 8-axis FSSB servo control module for FANUC's i-B Series CNC — the plug-in PCB that handles servo axis control for up to eight controlled axes from a single board mounted on the i-B Series main CPUUtiliza o FSSB (Fiber-optic Serial Servo Bus) para comunicar com os servoamplificadores em tempo real,transmitindo comandos de velocidade e posição para as unidades e recebendo feedback do codificador em cada ciclo de controle.

A série A20B-3300 abrange os módulos de servo plug-in para controladores CNC da série i-B (16i-B, 18i-B, 21i-B). Cada placa gere a comunicação do eixo de servo através de um ou mais canais de fibra óptica FSSB,com o número de eixos e canais FSSB variando por tipo de móduloO A20B-3300-0240 suporta até 8 eixos ̇ o maior número de eixos na gama de placas simples padrão para esta geração CNC.

Dentro da família A20B-3300, os números de peças vizinhos abordam diferentes configurações de contagem de eixos:

O módulo correto para um CNC específico depende da contagem de eixos configurada e da necessidade de servocontrole HRV (High Response Vector).Confirme o número de peça da placa instalada no seu próprio rótulo antes de encomendar uma substituição.

FSSB e a Arquitetura i-B

O FSSB substituiu a fiação PWM paralela das gerações anteriores de motores FANUC por uma única cadeia de cabos de fibra óptica que ligava o CNC aos seus servoamplificadores.Cada canal FSSB do A20B-3300-0240 liga-se a uma cadeia de servoamplificadoresA ligação de fibra óptica proporciona a imunidade ao ruído no ambiente de interferência eletromagnética elevada dentro de um gabinete de máquinas CNC.

O módulo se conecta à placa principal da CPU da série i-B, juntamente com o módulo do processador da CPU, os módulos DIMM de memória (FROM e SRAM) e o módulo de exibição gráfica.Juntos estes quadros plug-in constituem o controlador CNC completo. O A20B-3300-0240 não contém parâmetros CNC ̇ todas as configurações de eixo e parâmetros de servo residem no módulo SRAM e na memória do CNC com bateria.

Principais especificações

Perguntas frequentes

P1: Os alarmes do FSSB aparecem em vários eixos simultaneamente após este módulo ter sido reiniciado.

Multi-axis FSSB alarms after module handling point first to the module's connector seating on the main CPU board — a marginal contact on any pin of the module's edge connector produces exactly this symptomRemova completamente o módulo, inspecione o conector para ver se há alfinetes dobrados ou contaminados, re-sear firmemente e teste novamente.inspecionar as ligações dos cabos de fibra óptica do FSSB nas portas ópticas do módulo para detectar contaminações ou danos;.

P2: Pode o A20B-3300-0240 (8 eixos) funcionar numa máquina CNC que utiliza apenas 6 eixos?

Sim, o módulo suporta até 8 eixos, mas não requer que todos os 8 sejam atribuídos.as duas posições de eixo do FSSB não utilizadas simplesmente permanecem não atribuídas na tabela de parâmetros do eixo do CNCO módulo funciona normalmente com menos do que o seu número máximo de eixos configurado.

P3: A substituição deste módulo requer uma reentrada de parâmetros?

O A20B-3300-0240 não possui parâmetros CNC. Todos os parâmetros do eixo de servo residem na memória SRAM e FROM do CNC. Após a instalação de um módulo de substituição, o módulo de substituição pode ser instalado em uma unidade de armazenamento.O CNC lê os seus parâmetros normalmente ao ligarNão é necessária a reentrada de parâmetros para uma troca de módulos semelhantes, desde que o conteúdo original da SRAM esteja intacto.

P4: Qual a diferença entre a variante padrão A20B-3300-0240 e a variante HRV A20B-3300-0248?

O A20B-3300-0248 é a variante HRV (High Response Vector),que suporta uma taxa de atualização de circuito de servo mais elevada para um controlo de eixo mais sensível O 0240 é a variante padrão.A variante correta é determinada pela configuração do software de servo do CNC ¢ o controle do HRV requer o módulo HRV e os parâmetros correspondentes do software de servo.

Q5: De onde vem o A20B-3300-0240?
