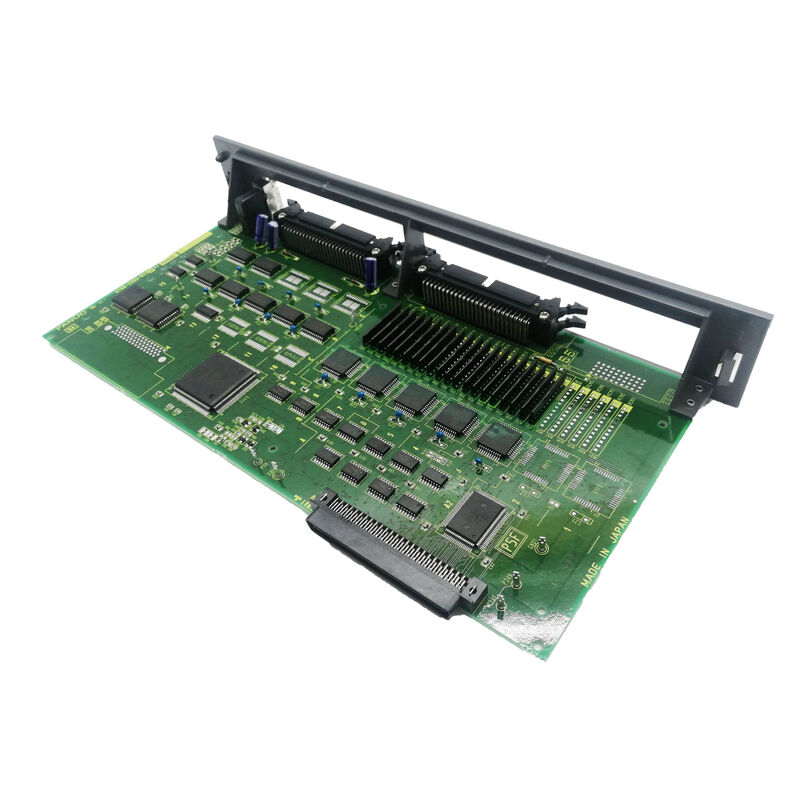

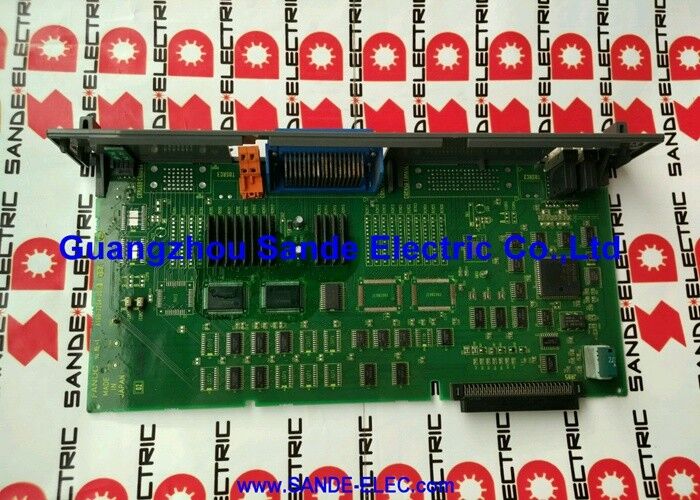

A16B-2200-0900∙ FANUC Série 16-A CPU principal PCB ∙ F-16M / F-16T / 4-Axis / CRT / MDI / RS-232 / First-Wave Série 16
Série 16-A A primeira onda de CNC moderno da FANUC
CNC Electronics confirma: "Fanuc A16B-2200-0900 cartão principal. Parte da primeira onda de 16, 18 e 21 sistemas de controle. Esta CPU MAIN é uma das muitas que compõem a série de controle 16 Modelo A".
"Primeira onda" é o contexto chave. A Série 16-A foi a primeira geração do Modelo A da Série 16 CNC da FANUC, o hardware de produção inicial, antes da revisão do Modelo B que se seguiu.Estas máquinas representavam a capacidade CNC da FANUC no momento da sua introdução: controlo multi-eixo compacto numa arquitetura de placa principal integrada.
O "A" em 16-A identifica a geração de hardware o primeiro modelo da plataforma de hardware da Série 16,que servem tanto o centro de usinagem F-16M como as configurações do centro de torneamento F-16T a partir de uma única placa de CPU principal.
Principais especificações
| Parâmetro | Valor |
|---|
| Compatível | F-16M (Manufatura), F-16T (Viração) |
| Contagem de eixos | 4 |
| Interface do eixo | Tipo A ou Tipo B |
| Espinha | 1 |
| Exibição | Saída básica do CRT |
| Teclado | Interface MDI |
| Comunicação | Canais RS-232C |
| Comentários | 4 entradas de codificador + 4 entradas de escala linear |
| Peso | 2.40 libras |
O que faz o A16B-2200-0900
CNC Electronics detalha o conjunto completo de funções:
Servocontrole de 4 eixos:Alimenta até 4 eixos de servo através de uma interface de tipo A ou tipo B. Ambos os tipos de interface conectam a CPU principal aos servoamplificadores Type A usa comandos de velocidade analógicos;O tipo B usa uma interface digital serial (um precursor inicial do FSSB).
Um fuso:Fornece o comando de velocidade do fuso e a interface de feedback para um motor de fuso.
Saída do ecrã CRT:Gerar o sinal de vídeo para o monitor CRT do CNC ecrã de exibição do operador para exibição do programa, entrada de parâmetros e diagnóstico.
Teclado MDI:Gerencia o teclado MDI para entrada manual de dados ¢ entrada de programa, alterações de parâmetros e operações manuais de jogging.
Comunicação RS-232C:Fornece canais sérios RS-232C para upload/download de programas entre o CNC e um PC, e para "alimentação por gotejamento" (operação DNC em que o programa é transmitido de um PC durante a usinagem).
Feedback em escala linear:Para além dos 4 codificadores do servomotor,A placa suporta 4 entradas de escala linear permitindo a medição da posição diretamente dos slides da máquina para feedback de circuito fechado independente do codificador do motor.
Cenários de aplicação
16-A falha da placa principal CNC:Um centro de usinagem da série 16-A da FANUC perde a função CNC, sem exibição, sem controle de eixo.
Manutenção do núcleo de intercâmbio:Uma linha de produção que utiliza máquinas CNC da série 16-A participa no programa de troca principal da MRO Electric. As placas A16B-2200-0900 são trocadas por unidades renovadas segundo um calendário de manutenção contínua.
Perguntas frequentes
P1: Qual é a diferença entre as configurações F-16M (máquina) e F-16T (viragem) na mesma placa A16B-2200-0900?
O hardware do A16B-2200-0900 é o mesmo tanto para o F-16M quanto para o F-16T.A distinção está no software do sistema CNC os módulos FROM carregados com software do centro de usinagem (ciclos de código G para fresagem) versus software do centro de torneamento (ciclos de código G para torneamento)Os módulos SMD e o hardware da placa base servem para ambas as configurações.
P2: O que significa "interface tipo A ou tipo B" para os 4 eixos?
O tipo A é uma interface de comando de velocidade analógica o CPU principal envia uma tensão analógica de ± 10 V representando a velocidade comandada para cada amplificador de acionamento de eixo.O tipo B é uma interface digital serial, um bus servo digital FANUC inicial usando um protocolo serial.O tipo específico de interface em uma determinada máquina é determinado pelos servo drives instalados.
P3: A A16B-2200-0900 é a mesma que a A16B-2202-0860 (CPU principal da série 18-B)?
No. A16B-2200-0900 é a CPU principal da Série 16-A uma geração de hardware do Modelo A mais antiga para a plataforma da Série 16.A16B-2202-0860 é a CPU principal da Série 18-B, a mais nova geração do Modelo B para a plataforma da Série 18.Diferentes séries de hardware (A16B-2200 versus A16B-2202), diferentes gerações CNC (Modelo A versus Modelo B), não intercambiáveis.
P4: A substituição do A16B-2200-0900 requer recarga dos parâmetros?
Os parâmetros CNC residem em módulos SRAM. Se os módulos SRAM estiverem intactos e transferidos para a placa de substituição, todos os parâmetros são preservados.Parâmetros devem ser restaurados a partir de backupSempre backup todos os parâmetros antes de qualquer manutenção da placa principal.
