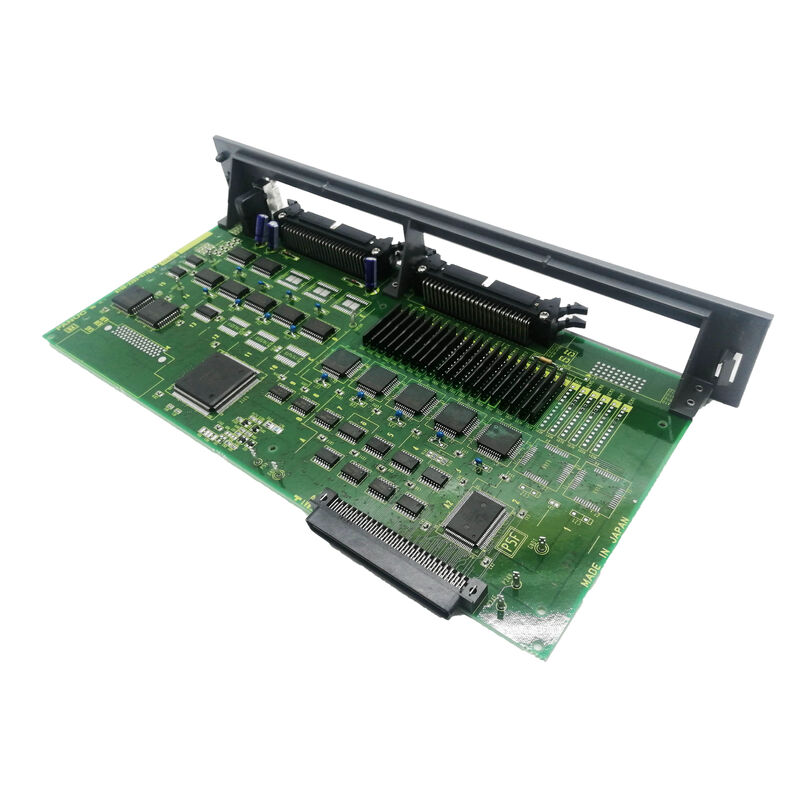

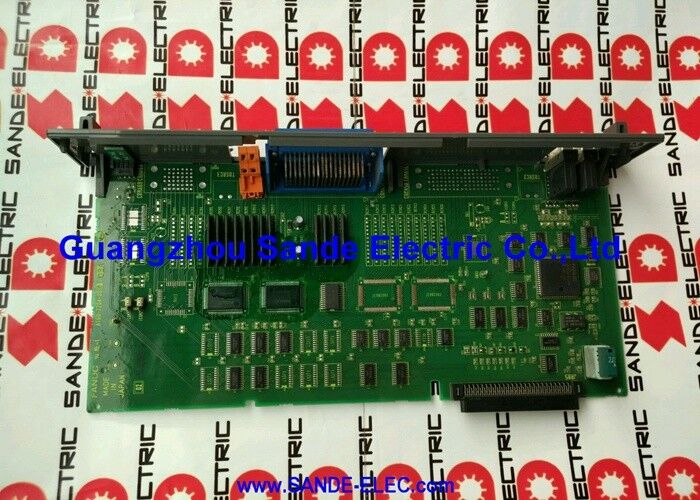

Placa A16B-2200-0918 Fanuc PCB A16B22000918 AI6B-22OO-O9I8

A16B-2200-0918∙ FANUC Série 16/18 Opção 1 PCB de Buffer Gráfico e Remote ∙ CRT Vídeo / DNC / RAM gráfica expandida / F16B

Duas funções avançadas num quadro de opções

O A16B-2200-0918 combina duas expansões significativas de capacidade CNC em seu slot Opção 1:

Processamento gráfico de exibição com RAM expandida:"RAM gráfica ampliada" nesta placa. This expanded memory allows the graphics processor to maintain higher-resolution display content and more complex graphical interface states — including tool path graphic check displays — without the memory constraints of the base main board's display function.

Comunicação do Buffer remoto:O Remote Buffer é a tecnologia de interface DNC de alta velocidade da FANUC. Ao contrário do DNC RS-232C padrão (que transmite dados do programa em tempo real a taxas de baud modestas), o Remote Buffer fornece:

• Um grande buffer de memória de bordo que pré-carrega dados do programa de um computador host em alta velocidade
• O CNC lê a partir deste buffer local no seu próprio ritmo independentemente da disponibilidade em tempo real do computador host
• High-speed interface eliminates communication timing issues that can interrupt machining These two functions together — enhanced graphics and high-speed DNC — address the two most common capability limitations on Series 16/18 CNC machine tools in demanding production environments.

Principais especificações

Buffer remoto versus DNC RS-232C padrão

A distinção entre Buffer remoto e RS-232C DNC padrão é prática:

Padrão RS-232C DNC (como no A16B-2200-0910):O PC host envia blocos de programa um de cada vez que o CNC os executa.ou sobrecarga de software Isto provoca uma queda momentânea da taxa de alimentação (uma interrupção audível e visível no movimento de corte) conhecida como "galante DNC". Para superfícies de precisão, esta gagueira cria marcas visíveis.

Buffer remoto:O host descarrega o programa inteiro (ou uma grande parte do programa) para a memória Remote Buffer no A16B-2200-0918 a alta velocidade antes ou durante a usinagem.O CNC lê a partir de seu buffer local que está sempre pronto com dados eliminando a dependência do cronograma do PCA precisão de usinagem a taxa de alimentação programada completa, mesmo com programas muito longos, é mantida sem interrupção.

Cenários de aplicação

Fabricação a partir de matérias têxteisUm centro de usinagem CNC de matriz e molde da série 16-B requer fornecimento de DNC de grandes arquivos de caminho de ferramenta (centenas de milhares de blocos).O buffer remoto do A16B-2200-0918 fornece um suprimento de bloco sem falhas sem gagueira.

Falha da placa gráfica com falha do DNC:Um CNC da série 16/18 perde simultaneamente sua capacidade de verificação gráfica e sua comunicação DNC do buffer remoto.

Perguntas frequentes

P1: Qual a diferença entre o A16B-2200-0910 (Opção 1 Gráfico + RS-232) e o A16B-2200-0918 (Opção 1 Gráfico + Buffer remoto)?

O A16B-2200-0910 serve a série 16 anterior (modelo F16), adicionando gráficos e comunicação RS-232C padrão.Atualização da comunicação de RS-232C para Remote Buffer, interface DNC tamponada que elimina problemas de tempo DNC. Citações A16B-2200-0918 em, refletindo a capacidade aprimorada em relação ao quadro de opções básicas.

P2: A troca do núcleo significa que a placa defeituosa deve ser devolvida?

Sim. "requer troca de núcleo" para A16B-2200-0918. Uma placa de substituição é fornecida e a placa defeituosa deve ser devolvida como núcleo. O crédito de troca reduz o custo líquido.Ao contrário da compra normal, a substituição do núcleo não é facultativa deve ser apresentada a unidade defeituosa.

P3: Se o A16B-2200-0918 falhar, a operação do DNC parar completamente?

Se o hardware do buffer remoto falhar, o modo DNC do buffer remoto não estará mais disponível.Se o CNC pode continuar a operar em um modo DNC degradado depende da configuração específica da máquina e se as portas séries alternativas estão disponíveis para DNC de gotejamento.

P4: A substituição do A16B-2200-0918 requer qualquer reentrada do parâmetro de comunicação DNC?

Os parâmetros de comunicação (taxa de baud, bits de parada, paridade, configurações do buffer remoto) são armazenados no parâmetro principal do SRAM do CNC não no quadro de opções.Os parâmetros de comunicação existentes são re-aplicados automaticamenteVerifique a comunicação do DNC com uma transferência do programa de teste antes de voltar à produção.

P5: A A16B-2200-0918 é também compatível com as máquinas FANUC Série 18?

Compatibilidade com os "sistemas de controle CNC FANUC série 16/18". As séries 16 e 18 compartilham a mesma arquitetura de placa de opção e o slot Opção 1 aceita as mesmas placas em ambas as plataformas.A designação "F16B" na lista refere-se à família de plataformas da geração 16/18 B..
