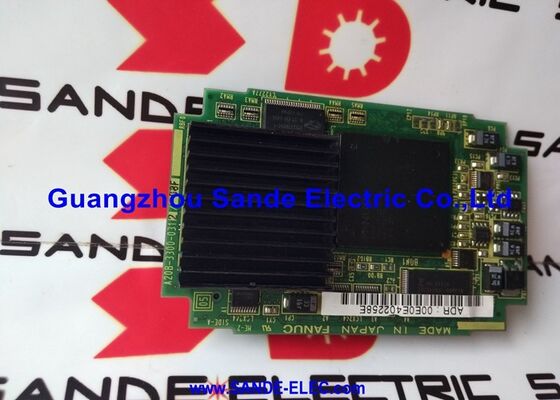

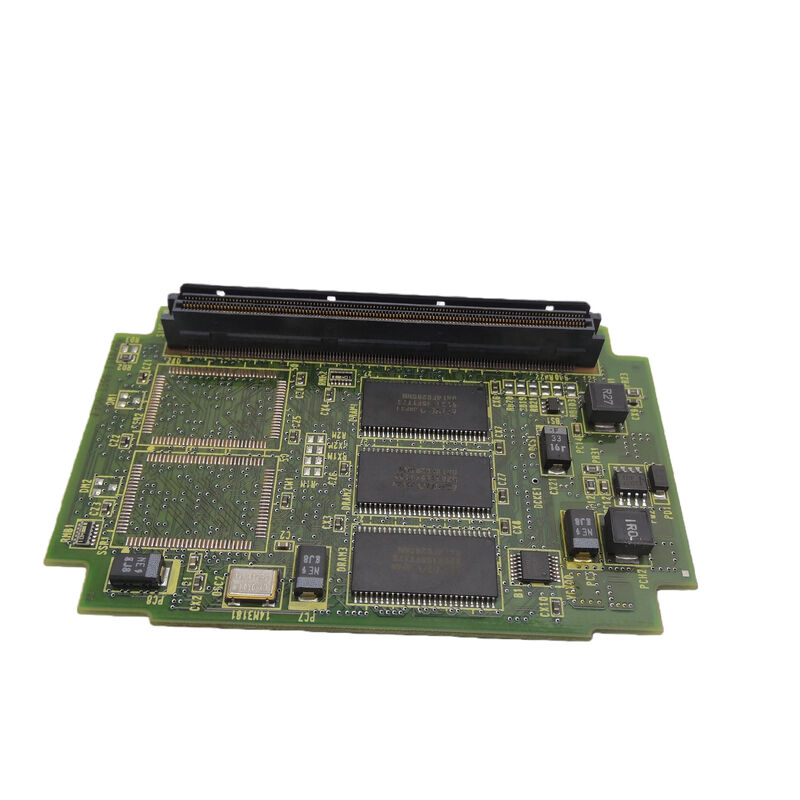

Placa A20B33000319 A2OB-33OO-O3I9 do PWB de A20B-3300-0319 Fanuc

A20B-3300-0319 | Módulo de CPU Pentium Série 21i-B e 0i-B da FANUC — 32 MB DRAM/placa de processador de plataforma dupla/família A20B-3300-031x

Um módulo, duas plataformas CNC

O A20B-3300-0319 está confirmado para AMBOS a Série 21i-B e a Série 0i-B - a designação "21/0 i B" identifica explicitamente a compatibilidade de plataforma dupla. Isso é incomum e vale a pena entender:

Série 21i-B:A Série 21i é a gama média a alta da linha da série i da FANUC — suportando configurações complexas de maquinação e torneamento com mais eixos e opções CNC mais avançadas do que a 0i-B.

Série 0i-B:A Série 0i é o CNC de nível econômico — projetado para centros de usinagem e torneamento padrão onde a eficiência de custos é uma prioridade juntamente com o desempenho confiável do CNC.

O fato de ambas as plataformas compartilharem o mesmo módulo de CPU (A20B-3300-0319) indica uma arquitetura de processador comum – diferentes softwares CNC rodando no mesmo hardware, com opções de software e configuração determinando o nível de capacidade funcional do CNC.

Especificações principais

32MB DRAM — A configuração de maior memória da família 031x

Dentro da família de módulos Pentium A20B-3300-031x, diferentes configurações de DRAM atendem a diferentes requisitos de plataforma:

O A20B-3300-0319 com 32 MB fornece o dobro da memória de trabalho do A20B-3300-0312 (16 MB para 21i-B/210i-SB). Esta DRAM adicional suporta:

Maior densidade de opções de software:A plataforma 21i-B com opções avançadas — transformação de coordenadas de 5 eixos, contorno AICC, multifuso e gerenciamento de ferramentas — ocupa mais DRAM do que a configuração 21i-B padrão. 32 MB oferecem espaço para essas configurações avançadas.

Evolução do software 0i-B:À medida que o software 0i-B da FANUC adicionou funcionalidades e expandiu o seu conjunto de opções, 32 MB garantiram memória de trabalho suficiente para a crescente área ocupada pelo software.

Cenários de aplicação

Falha no módulo CPU CNC 21i-B:Um centro de maquinação FANUC Série 21i-B com módulo de CPU de 32 MB apresenta uma falha no processador. O A20B-3300-0319 é ​​identificado e substituído. O processamento é restaurado.

Substituição do módulo CNC 0i-B:Um centro de torneamento CNC Série 0i-B requer a substituição do módulo da CPU. O A20B-3300-0319 é ​​confirmado na etiqueta do módulo instalado. A substituição restaura a função CNC 0i-B.

Perguntas frequentes

Q1: O A20B-3300-0319 é ​​intercambiável entre os sistemas CNC 21i-B e 0i-B?

O módulo é compatível com ambas as plataformas - o que significa que pode funcionar em qualquer soquete da placa principal do CNC. No entanto, se mover um módulo de uma máquina 0i-B para uma 21i-B (ou vice-versa) é uma ação de manutenção suportada depende se os soquetes da placa principal são idênticos. O hardware do módulo é o mesmo; o software CNC carregado desde FROM determina o comportamento do CNC.

P2: O que distingue o A20B-3300-0319 (32 MB) do A20B-3300-0312 (16 MB) para a plataforma 21i-B?

Ambos atendem ao 21i-B, mas com DRAM diferentes. A20B-3300-0312 fornece 16 MB de memória de trabalho; A20B-3300-0319 fornece 32 MB. O módulo de 32 MB acomoda mais opções de software e configurações mais complexas. Se um CNC 21i-B específico usa o módulo de 16 MB ou 32 MB depende da versão do software e das opções instaladas - confirme no registro de configuração de hardware da máquina.

Q3: A20B-3300-0319 é ​​igual a A20B-3300-0313 (32 MB SDRAM para 0i-C)?

Nº A20B-3300-0319 (32 MB DRAM, 21i-B/0i-B) e A20B-3300-0313 (32 MB SDRAM, 0i-C) são módulos diferentes. Eles têm a mesma capacidade de memória, mas atendem plataformas diferentes (0i-B vs 0i-C) e potencialmente usam tecnologias de memória diferentes (DRAM vs SDRAM). Eles não são intercambiáveis.

Q4: A substituição do A20B-3300-0319 afeta os parâmetros ou programas CNC?

Não. Os parâmetros e programas CNC residem nos módulos SRAM e FROM. A substituição de A20B-3300-0319 não afeta esses valores armazenados. Após encaixar o substituto o CNC inicializa normalmente.
