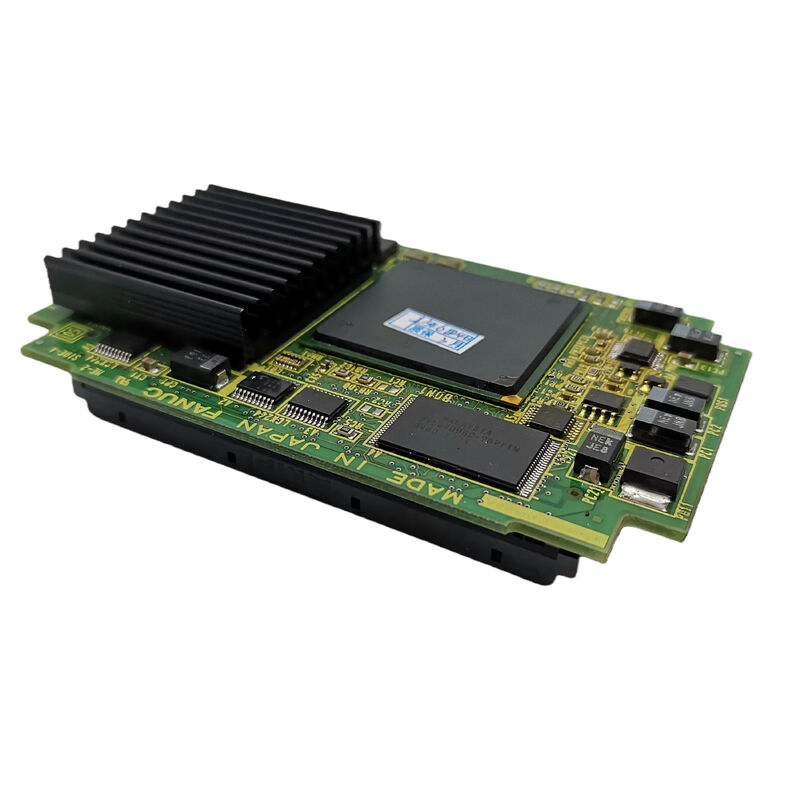

Placa A20B-3300-0341 Fanuc PCB A20B33000341 A2OB-33OO-O34I

A20B-3300-0341 ∙ FANUC LCD/MDI Display Driver e Modulo Gráfico

Display Driver + MDI Interface 2 funções, um módulo

O A20B-3300-0341 combina duas funções de interface do operador num módulo plug-in:

Controlador de ecrã LCD:O CNC gera o seu conteúdo na tela ∆ posições dos eixos, listas de programas, mensagens de alarme, menus ∆ como dados de exibição.O A20B-3300-0341 leva esses dados e dirige o painel LCD com os sinais de vídeo corretosO painel LCD mostra exatamente o que o software de exibição do CNC renderizou.

Interface de teclado MDI:O MDI (Manual Data Input) é o teclado do CNC para entrada manual de programas, alterações de parâmetros e operação de jogging.Desliga os sinais, e informa os códigos-chave para o processador principal do CNC para a ação.

A combinação dessas duas funções num único módulo simplifica a ligação do painel do operador.

Principais especificações

Processamento de gráficos para além do simples visor

A designação de "módulo gráfico" confirma que o A20B-3300-0341 lida com mais do que apenas o tempo do sinal de vídeo.

Tradução de caracteres:Converting ASCII/Unicode character codes from the CNC's display data into the pixel patterns displayed on screen — managing the character set font ROM and rendering each character at the correct screen position.

Elementos gráficos:Os ecrãs de exibição CNC incluem componentes gráficos, gráficos de posição de eixo, exibições de estrutura do programa, gráficos de indicadores de alarme e (em algumas configurações) visualização básica do caminho da ferramenta.O módulo gráfico processa estes elementos.

Composição da tela:Montar a imagem de tela completa a partir de texto, gráficos e elementos de fundo antes de conduzir o painel LCD.

Cenários de aplicação

Falha de exibição 16i-B:Um CNC FANUC 16i-B desenvolve um problema de exibição ?? corrupção parcial da tela, caracteres aleatórios ou perda completa da exibição enquanto o CNC continua a usinagem. O A20B-3300-0341 é identificado.Substituição restaura o display LCD completo e a função do teclado MDI.

0i-B Módulo de exibição CNC sobressalente:Uma instalação de produção com máquinas CNC 0i-B possui uma peça de reposição A20B-3300-0341 ¢ que abrange também as suas máquinas 18i-B e 21i-B, reduzindo as peças de reposição distintas que precisam de manter.

Perguntas frequentes

P1: A falha do A20B-3300-0341 impede o mecanizado do CNC?

O módulo de exibição/MDI lida com a interface do operador e a entrada do teclado.O operador não pode ver a tela ou digitar comandosO CNC deve ser posto em parada controlada numa posição segura antes de corrigir a falha.

P2: O plug-in A20B-3300-0341 é compatível com as quatro plataformas CNC (0i-B, 16i-B, 18i-B, 21i-B)?

As quatro plataformas são descritas como partilhando o mesmo módulo de exibição ‡ todas as quatro utilizam a mesma arquitetura de exibição LCD/MDI.Se o módulo se conecta fisicamente em posições idênticas dos conectores em todos os quatro tipos principais de placas é confirmado pelos manuais de hardware FANUC aplicáveis.

P3: A substituição do A20B-3300-0341 requer alguma configuração de exibição?

O módulo de exibição aciona o LCD e digitaliza o teclado conforme definido pelo seu hardware, sem necessidade de configuração de software para a operação padrão.A exibição do CNC deve restaurar imediatamente no power-up. Para ecrãs que exijam ajuste específico dos parâmetros de exibição (brilho, contraste em alguns tipos de LCD), confirmar no manual de manutenção aplicável.

P4: O A20B-3300-0341 é compatível com ecrãs LCD monocromáticos e coloridos?

A compatibilidade com o tipo específico de LCD (color ou monocromático) depende da variante do módulo de exibição utilizada no CNC específico.cor/monocromo, resolução) determina qual a variante do módulo instalada.

P5: Qual a diferença entre o A20B-3300-0341 (driver de display) e o módulo de interface gráfica A20B-3300-0551 (128MB)?
