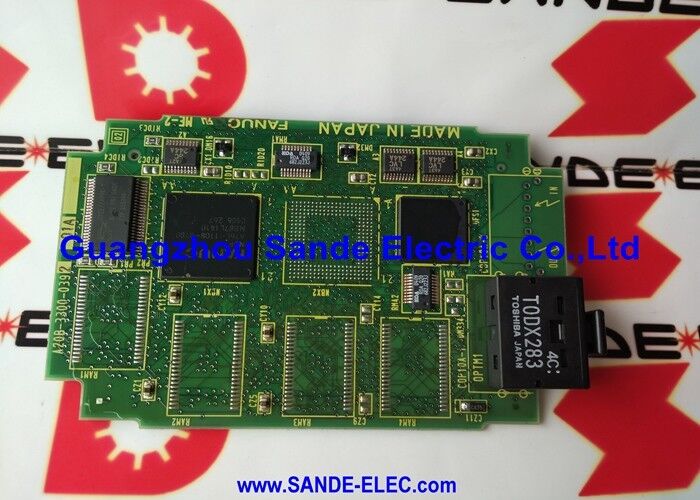

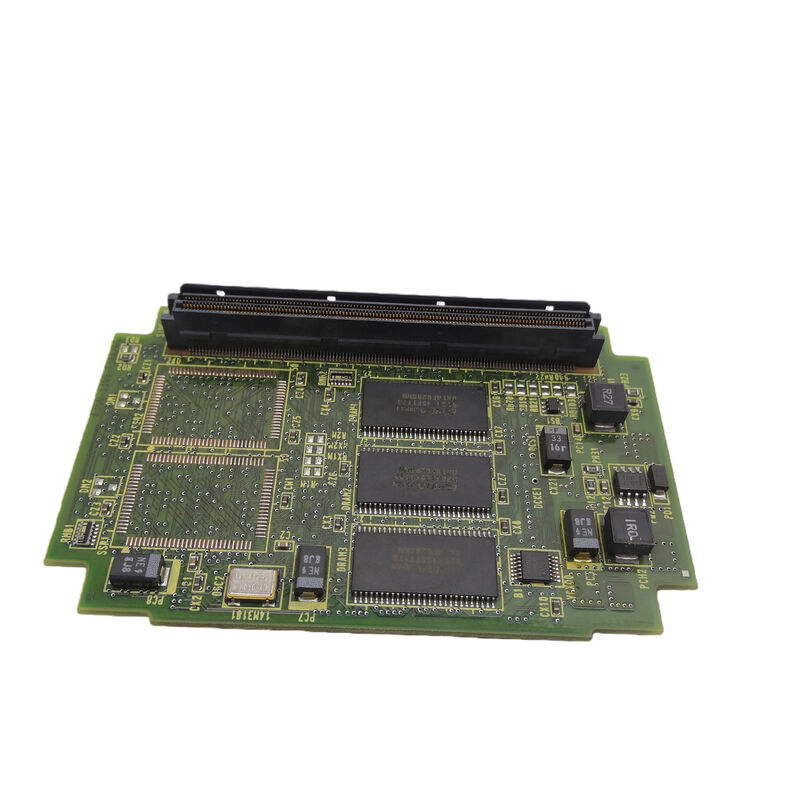

Placa A20B-3300-0362 Fanuc PCB A20B33000362 A2OB-33OO-O362

A20B-3300-0362 ∙ FANUC Display Control Module ∙ CNC Operator Interface / Display Driver / Série A20B-3300-036x

Módulo de controlo de exibição Dedicado Processamento de exibição

O A20B-3300-0362 é um módulo de controle de exibição, um cartão plug-in dedicado que gerencia a interface de exibição do operador do CNC.A arquitetura da FANUC atribui o controlo do ecrã a um módulo dedicado.

Esta separação proporciona importantes benefícios operacionais:

Largura de banda de exibição independente:A CPU principal pode se concentrar inteiramente na interpolação de movimento, coordenação de servo e execução de PMC sem compartilhar recursos de processamento com atualização de tela e gerenciamento de tela.

Interface de operador estável:Mesmo quando o sistema de movimento do CNC está na carga computacional máxima, o contorno complexo de 5 eixos, o olhar para a frente de vários eixos,Processamento rápido de blocos .

Isolamento de falhas modular:Se o módulo de exibição desenvolver uma falha, a capacidade de usinagem do CNC não é afetada.uma falha principal da CPU pode ser diagnosticada através de um módulo de exibição funcional que pode continuar a fornecer informações de alarme e status.

Informações essenciais sobre o produto

A20B-3300-036x ¢ Arquitetura de controlo do ecrã

Dentro da série A20B-3300, os módulos de controlo relacionados com a exibição são agrupados no intervalo 036x.O A20B-3300-0362 é o módulo de controle de exibição dentro deste grupo, gerenciando o fluxo de dados do conteúdo da tela gerado pelo software do CNC para o hardware de exibição do operador físico.

O controlo do ecrã num CNC FANUC envolve várias camadas:

Geração de vídeo:Conversão dos dados de exibição internos do CNC, caracteres de texto, primitivos gráficos, posição do cursor, no formato de sinal de vídeo esperado pelo controlador do painel de exibição LCD.

Representação de caracteres e gráficos:O módulo de exibição pode conter o conjunto de caracteres baseado em ROM utilizado para a exibição de texto CNC e a lógica de renderização gráfica para elementos gráficos (gráficos de posição dos eixos, indicadores de alarme,botões na tela).

Sincronização da tela:Geração dos sinais de sincronização horizontal e vertical que mantêm o tempo de exibição estável, garantindo que cada linha de pixels seja escrita na posição correta dentro do quadro de exibição.

Processamento de entrada de chave:As varreduras da matriz de chaves do teclado do operador são geralmente gerenciadas pelo controlador da unidade de exibição o módulo de exibição pode processar dados de varredura de chaves e passar códigos de chaves decodificados para a CPU principal.

Cenários de aplicação

Falha do ecrã CNC:Um CNC FANUC desenvolve problemas de exibição ∙ tela distorcida, exibição incorreta de caracteres ou perda de exibição enquanto o CNC continua a usinagem.O módulo de controlo de exibição A20B-3300-0362 é identificado como sendo o defeitoSubstituição restaura a função de exibição correta.

Manutenção do sistema de exibição:Um sistema de controlo CNC FANUC é submetido a manutenção electrónica.

Perguntas frequentes

P1: A falha do A20B-3300-0362 afeta a capacidade de usinagem CNC?

O módulo de controlo do ecrã lida com a interface do operador, as funções do ecrã e do teclado.O operador perde a interface visual, mas as funções essenciais de usinagem do CNC (execução do programa)Na prática, a operação segura é impossível sem um ecrã de trabalho, mas a máquina não para mecanicamente devido a falha do módulo de exibição.

Q2: Que modelos CNC da FANUC utilizam o A20B-3300-0362?

Os módulos de controle de exibição A20B-3300 servem várias gerações FANUC CNC que usam a arquitetura do controlador de exibição modular.Confirmar o modelo CNC específico a partir da tabela de peças sobressalentes do manual de hardware FANUC CNC aplicável.

P3: A substituição do A20B-3300-0362 requer alguma configuração de software?

O módulo de controle de exibição é uma placa de interface de hardware normalmente não requer configuração de software após a substituição.A função de exibição restabelece-se automaticamente quando o módulo de substituição é montado e o sistema é ligado- Confirmar a partir da documentação de serviço FANUC aplicável.

Q4: Qual é a relação entre o A20B-3300-0362 e o módulo de interface gráfica (A20B-3300-0551)?

O módulo de interface gráfica (A20B-3300-0551) fornece processamento gráfico de alto desempenho com 128 MB de DRAM para exibição avançada e função de PC.O A20B-3300-0362 é um módulo de controle de exibição na faixa 036x ̇ uma arquitetura de interface de exibição anterior ou de nível diferenteRepresentam diferentes abordagens de gestão de exibição para diferentes gerações ou configurações FANUC CNC.
