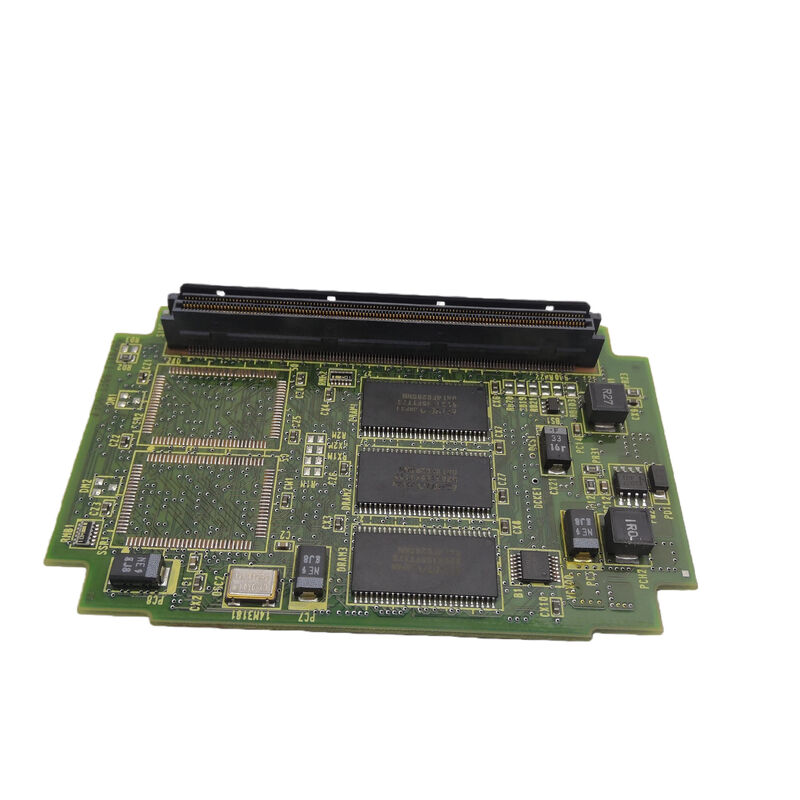

Placa A20B-3300-0390 Fanuc PCB A20B33000390 A2OB-33OO-O39O

A20B-3300-0390 ∙ FANUC 8-Axis FSSB Servo Control Card ∙ C5410A / Série 16i-B e R-J3iB / Single-Channel Fiber-Optic Servo Bus

8 eixos num único canal FSSB

O A20B-3300-0390 coloca 8 canais de servo eixo numa única ligação FSSB de fibra óptica.Mas a densidade de controlo alcançada através de um canal de comunicação.

O FSSB (Fiber-optic Servo Serial Bus) liga várias servo-drives a partir de um único cabo de fibra que se origina na placa de comando do servo. The A20B-3300-0390 manages all the timing and data exchange for 8 drives in this daisy chain — transmitting position commands to each drive and receiving encoder feedback from each drive within the FSSB cycle time.

Para um centro de usinagem da série 16i-MB com 8 eixos controlados ¢ ou um robô R-J3iB com 6 eixos conjuntos mais eixos externos ¢, esta placa fornece a interface servo completa do FSSB a partir de uma ranhura.

Principais especificações

A20B-3300-039x ¢ Família de placas servo

A gama 039x é a família de placas servo C5410A, com diferentes contagens de eixos:

Cenários de aplicação

Falta do servo do centro de usinagem de 8 eixos da série 16i-MB:Um centro de usinagem FANUC 16i-MB com 8 eixos controlados (X, Y, Z, A, B mais eixos de troca de ferramentas e paletes) desenvolve alarmes de comunicação FSSB em vários eixos.A A20B-3300-0390 é identificada como a falhaSubstituição restaura todas as comunicações FSSB de 8 eixos.

Falha da placa de servidor do robô R-J3iB:Um controlador robótico FANUC R-J3iB desenvolve alarmes servo conjuntos.

Perguntas frequentes

P1: O que significa "1 canal FSSB" para o A20B-3300-0390?

1 canal significa que os 8 eixos partilham todos uma única cadeia de fibra óptica FSSB originária desta placa.O C5410A no cartão gerencia a comunicação completa de 8 unidades em cada ciclo FSSBIsto é distinto dos cartões FSSB multicanal onde os grupos de eixos estão em cadeias de fibras separadas.

P2: Qual é a diferença entre o A20B-3300-0390 (8 eixos) e o A20B-3300-0391 (6 eixos)?

Ambos usam o ASIC C5410A e o FSSB de um único canal, são a mesma família de placas de servo que diferem apenas na contagem de eixos.A variante de 6 eixos serve corpos robóticos padrão de 6 articulações ou configurações CNC de 6 eixosOs dois não são intercambiáveis, embora compartilhem o mesmo ASIC.

Q3: A substituição do A20B-3300-0390 requer alterações nos parâmetros do servo?

Não. Todos os parâmetros do eixo de servo (ganhos, tipo de motor, tipo de codificador, limites de aceleração) residem na SRAM principal do controlador CNC ou do robô.o sistema recarregará automaticamente todos os parâmetros do eixoVerificar a resposta correta do servo a baixa velocidade em todos os 8 eixos antes de retomar a operação a velocidade máxima.

Q4: Em que condições ambientais o A20B-3300-0390 opera?

Proteção IP20 contra a entrada de dedos e objetos de tamanho similar na eletrónica do cartão, adequada para instalação num gabinete de controlo fechado.Acomodação de ambientes industriais sem refrigeração adicionalA certificação CE confirma a conformidade com as directivas europeias em matéria de segurança, EMC e ambiente.
